ARCHICAD modell szétbontása és exportálási lehetőségek

Az ARCHICAD egy sokoldalú építészeti tervezőszoftver, amely számos funkciót kínál a modellezés, tervezés és exportálás terén. Az egyik ilyen hasznos funkció a "Szétbontás", amely lehetővé teszi a komplexebb építészeti elemek kisebb, kezelhetőbb részekre bontását. Emellett az ARCHICAD számos lehetőséget kínál a 3D modellek különböző fájlformátumokban történő exportálására is, lehetővé téve az együttműködést más szoftverekkel és a vizualizációt.

A "Szétbontás" funkció használata az ARCHICAD-ben

A "Szétbontás" parancs különösen hasznos lehet, amikor egy összetett modellt szeretnénk szerkeszthetőbb elemekre bontani. Fontos megjegyezni, hogy ez a parancs nem vonatkozik a csoportosított vagy zárolt elemekre. Ha a "Eredeti elemek megtartása" opció nincs bejelölve, a szétbontott szerkezeti elem elveszíti szerkezeti jellegét.

A megnyíló párbeszédablakban választhatja az "Eredeti elemek megtartása" opciót, amely megőrzi az eredeti elemeket a szétbontás után is. A Szétbontás funkció használata után célszerű lehet a nézet finombeállítása a végleges vetület elkészítése előtt. Gyakran előfordulhat, hogy a modellből létrehozott, "szétbontott” vonalak és kitöltések felesleges elemeket (vonalszegmenseket, átfedéseket vagy felesleges kitöltéseket) tartalmaznak, amelyek megnehezítik a szerkesztést.

Különösen PDF dokumentumokból származó rajzok szétbontásakor jelenik meg egy párbeszédablak, ahol a létrejövő elemek megjelenése az "Attribútum konvertálása" és a "Felülírási beállítások" opciókkal módosítható. Azonban vegye figyelembe, hogy a PDF-ből származó elemek a szétbontás után nem feltétlenül néznek ki ugyanúgy.

A PDF-ből importált elemek esetében választhat az "Eredeti elemek megtartása" opciót, illetve az "Importált fóliák használata" vagy a "Terv attribútumainak használata" opciók közül. Az "Importált fóliák használata" opcióval a rajzi elemek a rajz forrásában (a PDF dokumentumban) hozzárendelt fóliára kerülnek. A "Terv attribútumainak használata" opció azt jelenti, hogy a program nem importál új vonaltípusokat a rajz forrásfájljából, hanem a terv meglévő vonaltípusait használja. Alternatívaként választható az "Összes importálása", amely az összes vonaltípus importálását jelenti a forrás PDF fájlból. Hasonlóképpen, a kitöltési típusok importálásánál is választható a "Terv attribútumainak használata", amely nem importál új kitöltési típusokat a forrásfájlból. Képi kitöltés létrehozásakor a program egy képfájlt ment a terv Beágyazott könyvtárába.

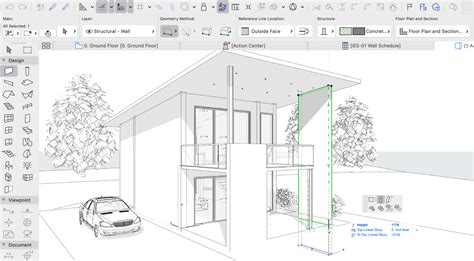

3D Navigáció és Stílusok

Az ARCHICAD lehetővé teszi a 3D modellben való navigálást "Bejárás módban", ahol az egér és a billentyűzet nyílgombjai segítségével mozoghatunk, hasonlóan egy videójátékhoz. Ebben a módban nincs lehetőség a modell szerkesztésére vagy parancsok használatára. A "Felfedezés mód" párbeszédpanel alján található "Legközelebb ne mutasd ezt az információt" jelölőnégyzet elrejtéséhez használható. A nyíl vagy a W-A-S-D billentyűkkel lehet előre, hátra és oldalra haladni, a fenti képen a nyíllal jelzett irányokba. Bejárás módban az "F" gombra kattintva megnyitható a "Körséta mód". A számbillentyűzet Plusz vagy Mínusz billentyűivel módosítható a modell bejárásának sebessége.

A "3D stílus" egy beállításkészlet, amely meghatározza a modell megjelenését a 3D ablakban (3D motor, árnyékoltság, háttér stb.). A 3D stílus mentésekor a "Nézet beállítások" is mentődnek. A 3D ablak méretének beállításához a 3D ablakra vonatkozó menükben lévő parancs használható.

Az ARCHICAD két fő 3D megjelenítő motort kínál:

• OpenGL: Képes megjeleníteni a textúraképeket, és kiválóan működik az OpenGL videokártyákkal. Ez az alapértelmezett motor, ajánlott, ha a videokártya támogatja az OpenGL-t. Gyors és gördülékeny navigációra optimalizálták, ezért élő bemutató esetén hasznos eszköz. Bizonyos hatások, például a vektoros 3D kitöltés nem érhető el OpenGL használatakor.
• Vektoros 3D motor: Nem valósághű 3D nézetet hoz létre, amely nem tartalmaz textúraképeket. Megjeleníti a vektoros mintákat, és tetszőleges méretarányban nyomtatható. A 3D ablak tartalma menthető vektoros 2D rajzként. A Másolás/beillesztés paranccsal, illetve PDF-be mentéskor 2D-s rajzi elemek, így például vonalak és ívek jönnek létre.

A Vektoros motor további opciókat kínál:

• Drótvázas mód: A tervben lévő összes él és vonal látható.
• Takart vonalas mód: A program nem jeleníti meg a tömör tárgyak által eltakart vonalakat. Ez a mód a legjobb a gyors ábrázoláshoz, ha nincs szükség színezett képre. Az ilyen képről nyomtatott rajzot is készíthet. A takartvonalas kép több fájlformátumban eltárolható mind 2D-s, mind 3D-s fájlként.

További megjelenítési beállítások:

• Átlátszóság: Ha ez a négyzet be van jelölve, azok az elemek, amelyekre olyan Felületet állított be, amelyre ez a lehetőség alkalmazható, átlátszóak lesznek a színezett ábrázolásban.
• Monokróm modell: Jelölje be ezt az opciót, majd adjon meg egyforma színeket az összes felület és kontúr számára.
• Élek / Körvonalak: Jelölje be ezt a lehetőséget, ha láthatóvá szeretné tenni a modellelemek körvonalát a színezett képeken (körvonalak csak Vektoros motor esetén).
• Árnyékvetés: Engedélyezheti az ARCHICAD árnyékvetés funkcióját, akár csak egyetlen vízszintes szinten is, ami felülnézeti árnyéktanulmányokhoz alkalmas.
• 2D-s fogópontok megjelenítése: Jelölje ki a 2D-s szerkesztéshez szükséges fogópontokat.

Megjegyzés: A Vektoros 3D kitöltés Metszet/Homlokzat/BF ablakokhoz és 3D dokumentumokhoz is elérhető, azonban ezt a beállítást egyedileg kell elvégezni mindegyik ablak alapbeállításai párbeszédablakban.

Exportálási lehetőségek

Az ARCHICAD számos lehetőséget kínál a 3D modellek exportálására különböző fájlformátumokban, megkönnyítve az együttműködést és a vizualizációt.

Exportálás Rhino-ba

Az ARCHICAD modell egy részének vagy egészének exportálásához a Rhino alkalmazásba kattintson a "Mentés Rhino 3D modellként (.3dm)" parancsra a 3D ablakban. Két kimeneti fájl készül a WaveFront szabványainak megfelelően: egyik a geometriáról, egy másik a felületi anyagokról.

• 3D-s modell geometriája (.obj fájl): Minden geometriai felület. Miután kiválasztotta az .obj fájlformátumot, kattintson a Mentésre.
• A rajzi egység legyen: Ebben a mezőben adhatja meg azt a hosszmértéket a WaveFront modellben, mely megfelel egy ARCHICAD rajzegységnek, és fordítva.

Exportálás 3D Studio formátumban

A 3D fájlok elmenthetők 3D Studio formátumban.

• Fényforrások: Mind a Nap, mind az egyéb fényforrások.
• A rajzi egység legyen: Ebben a mezőben lehet megadni azt a hosszmértéket a 3D Studio modellben, mely megfelel egy ARCHICAD rajzegységnek, és fordítva.

Megjegyzés: A 3D Studio maximum 10 karakterű nevekkel dolgozik. A 8-9. karakterek egy megkülönböztető számot jelölnek, hogy a levágással létrejövő nevek ne egyezzenek meg. A 10. karakter a felosztási adatokra vonatkozik. A 3D Studio 65,536 poligont tud kezelni tárgyanként. Ha egy tárgynak több poligonja van, az ARCHICAD több tárgyra vágja, és a szegmensszámot a 10. karakter jelzi.

Exportálás FACT fájlformátumban

A FACT fájlformátum lehetővé teszi a modellcsoportok és bizonyos jellemzők szabályozását.

• Csoportok létrehozása - Elemek: Létrehoz minden ARCHICAD épületszerkezeti elem számára külön csoportot a FACT fájlban. Nagy modellek esetén NE használja ezt a csoportosítási lehetőséget.
• Színkioltás, Szuper Minta, Önárnyék: Ezek a FACT csoportjellemzők szabályozhatók az ARCHICAD-ből.
• A rajzi egység legyen: Megadható az ElectricImage modellben, mely hosszmérték felel meg egy ARCHICAD rajzegységnek, és fordítva.

Megjegyzés: Már nincs szükség a korábbi verzióknál használt Transporter alkalmazásra.

Exportálás VRML fájlformátumban

A tervek 3D-s modelljeit VRML fájlformátumban is elmentheti. A VRML (Virtual Reality Modeling Language) a Virtuális Valóság Modellező Nyelvét jelenti. VRML világok megtekintéséhez VRML böngésző szükséges.

• Felületek: A tervben használt összes felület, beleértve a textúrákat is.
• Fényforrások: További fényforrásokat is tartalmaz.

Az ARCHICAD modell VRML fájlba exportálásához állítson be egy 3D-s nézetet, majd az aktív 3D-s ablaknál válassza a "Fájl > Mentés mint" parancsot, és válassza ki a VRML formátumot; vagy helyezzen el néhány kamerát az alaprajzon, és válassza a "Körséta" parancsot, majd állítsa az "Eredményt" VRML fájlra, végül kattintson a "Mentés" gombra.

Exportálás Lightscape formátumban

A tervek 3D-s modelljeit a Lightscape saját formátumában is elmentheti.

• Textúrák: Az exportált felületek a Felületek párbeszédablakban beállított textúrákra hivatkoznak. A textúra képek nincsenek benne az exportált fájlban, de az első textúra fájl útvonalát tartalmazzák.
• Fényforrások: Minden fényforrás szerepel, a Nap kivételével.
• Vetítés információk: A beállított 3D-s nézet lesz az alapbeállításbeli nézet a Lightscape-ben. Csak a perspektivikus nézeteket lehet használni.

Hozzon létre egy 3D-s perspektíva nézetet az ARCHICAD-ben, majd válassza a "Fájl > Mentés mint" parancsot. A listából válassza a Lightscape állomány formátumot, majd kattintson a "Mentés" gombra.

Exportálás Google Earth (.kmz) formátumban

A terv .kmz fájlként mentésre kerül és egyből megnyílik a Google Earth alkalmazásban.

• Megjegyzés a magassághoz: Válassza meg, hogyan helyezze el a program az ARCHICAD modellt a Google Earth alkalmazásban. Adja meg, hogy exportálja-e az aktív ARCHICAD kamerát a kmz fájlba „nézőpontként”. Állítsa be a magasságot az "Abszolút magasság (tengerszint feletti)" vagy "Talajra feszítve" eljárások egyikét követve.

Exportálás STL fájlformátumban

Az STL fájlokban csak a 3D modell felületgeometriája van tárolva kiegészítő információ (pl. szín, felület stb.) nélkül. A formátum általában a gyors prototípus-készítés, 3D-s nyomtatás és számítógéppel támogatott gyártás esetén használatos.

• Az ARCHICAD nem ellenőrzi az exportált STL-fájl hibáit, pl. a tömörséget.
• Az STL-fájl nem tárolja a modellnél használt arányt vagy mértékegységet.

Szerkezeti elemzés és háttérmunka

Az ARCHICAD lehetővé teszi szerkezeti elemzési modell létrehozását a fizikai (építészeti) modell alapján. A szerkezetelemzési modell generálása a háttérben történik, a fizikai modellel egy időben, és automatikusan frissül, ahogy a fizikai modell változik. Ezt a modellt exportálhatja a statikusnak, aki megnyitja saját szerkezetelemzési programjában. Az elemzési programban a mérnök elvégzi az elemzés szimulációját és a tervezésoptimalizálást. Ezután megtörténik a szerkezetelemzési modell exportálása ARCHICAD-be, mely során a fizikai modell frissül az elvégzett változtatásokkal.

A szerkezetelemzési tag alapértelmezés szerint az elem súlypontjában (1D tagok esetén) vagy az elem magsíkja mentén (2D tagok esetén) jön létre. Ez az alapértelmezett beállítás minden elemnél módosítható a "Külpontosság vezérlő" segítségével.

Az ARCHICAD háttérben történő munkát is kínál, amely a processzor szabad kapacitását használja fel különböző modellnézetek előzetes létrehozására, hatékonyabb hardverhasználatot biztosítva. Ez a funkció be- vagy kikapcsolható, vagy energiatakarékos módba állítható.

Az "Automatikus modellfrissítés" funkció folyamatosan frissíti a metszeteket/homlokzatokat/belső falnézeteket, hogy tükrözzék a változásokat. Azonban nagy tervek esetén ez lassíthatja a rendszert.

A "3D-s ablak újraépítése aktiváláskor" opció bejelölésekor a modellen történt módosításokat követően a 3D-s nézet újraépül, amint megnyitja a 3D ablakot. Ha ezt a lehetőséget kikapcsolja, akkor a 3D-s modell mindaddig nem mutatja az alaprajzi változásokat, amíg a "Nézet > Frissítés > Újraépítés" parancsot ki nem adja.

A "Képkivágás megőrzése újraépítéskor" opció a legutóbbi nagyítási szintet tartja érvényben a 3D-s ablakban.

A "Feldolgozás állásának mutatása" opció a 3D és a lista feldolgozásának folyamatát egy speciális időmérő mutatja. A "Feldolgozás megszakítása hiba esetén" opció minden hibaüzenetet megjelenít a 3D-s megjelenítési és a listázási folyamat befejezése előtt. A "Készíts jelentést" funkció lehetővé teszi a 3D-s ábrázolás és a listázási műveletekről való jelentés készítését, amely nyomon követheti a modellezés folyamatát.

Függönyfal eszköz és Egyéb funkciók

A megújult Függönyfal eszköz hatékony tervezőeszköz lehet közepes és nagyméretű építészirodák számára. Lehetőség van üres függönyfallal kezdeni, majd kereteket rajzolni 3D, Metszet/Homlokzat vagy Alaprajz nézetben. Az egyedi minta összeállításához mozgathatja, nyújthatja vagy szerkesztheti a "Minta meghatározása" négyzetet. Készíthetők átlós keretek a minta szintjén (mintacellánként egy átlós keret). Választható részletességi szint minden összetevőtípushoz, valamint külön vezérlők a metszett, nem metszett és metszősík feletti részekhez.

Az új sokszögű ablakelem egy zsanéros ablak, amely bármilyen sokszögpanelhez illeszthető. Az új profilos élpanel a Profilkezelőben beállított profilt használja a panel kerületi benyúlásaként.
