Az Archicad számos lehetőséget kínál a tervlapok DWG formátumban történő mentésére, beleértve a szürkeárnyalatos kimenetet is. Ez a funkció különösen hasznos lehet, ha a tervet olyan szoftverekkel kell megosztani, amelyek nem támogatják a teljes színpalettát, vagy ha egyszerű, fekete-fehér kinyomtatásra van szükség.
DWG export beállításai Archicadben
Az Archicadben a DWG fájlok exportálásakor többféle beállítás áll rendelkezésre, amelyek lehetővé teszik a kimeneti fájl tartalmának és megjelenésének testreszabását. Fontos megérteni, hogy az Archicad és az AutoCAD bizonyos beállításai eltérőek lehetnek. Például, az Archicadben a fóliákhoz nem tartozik szín és vonaltípus, míg az AutoCAD-ben igen.
Ezek a különbségek áthidalhatók DXF/DWG fájlsablonok használatával. A sablonfájl kiválasztásával a program automatikusan konvertálja az Archicad attribútumokat (pl. fóliák, vonaltípusok, töltések, tollak) a DWG formátum specifikus beállításaivá. Keresse meg és jelölje ki a megfelelő sablonfájlt a beállítások között. Ha a kiválasztott sablonfájl nem érhető el, az a fordítók listájában dőlt betűvel és figyelmeztető ikonnal jelenik meg.
Megjegyzés: Használjon sablont, ha az Archicad attribútumokat manuálisan kívánja leképezni. Egyéb esetben az attribútumok a Fordító vezérlőelemeivel állíthatók be. Lásd: Attribútumok (DXF-DWG átalakítás beállításai).
Speciális export opciók
Ha a DWG-ket a Publikáló segítségével menti, választhatja az „Összefűzés egy DWG fájlba” beállítást. Ez a lehetőség modelltérbe mentéskor nem elérhető.
Megjegyzés: Ha az exportált tervlapon alaprajzi nézeten alapuló rajz található: DWG-be történő mentés előtt győződjön meg arról, hogy a rajz frissítve van. Ez a lépés biztosítja, hogy a DWG fájl a legfrissebb adatokat tartalmazza.
Az exportált DWG méretének csökkentése és tartalmának szükség szerinti elrejtése érdekében választhatja a tervorigó vagy a felmérési pont kijelölését.
Az Archicad tervlap tartalmazhat XREF-ként csatolt DWG fájlokat. Ezek külső forráshoz csatolt, csak olvasható rajzok. A tervlap DWG-be történő mentésekor az ilyen csatolt rajzok külső forráshoz való kapcsolata megmarad. Szükség esetén azonban módosítható a forrás helye, például az összes ilyen kapcsolt rajz új mappába mentésével.
Elemkonverziós beállítások
- Csak a tárgyak konvertálása blokkokká: Ez a beállítás csak a GDL tárgyakat egyesíti blokkokban, megőrizve azok intelligenciáját.
- Archicad elemek szétbontása: Minden Archicad elem külön 2D-s rajzi elemekre bomlik szét, ami nagyobb rugalmasságot biztosít az AutoCAD-ben történő szerkesztéshez.
Intelligens összefűzés előkészítése
Használja ezt a lehetőséget, ha a DXF/DWG fájlt úgy szeretné összefűzni, hogy importálás után exportálható maradjon. Ez a funkció megőrzi az elemek intelligenciáját és szerkeszthetőségét az importálás és újbóli exportálás során.
Poligon élek kihagyása
A poligonok éleinek színe az Archicad 3D ablakában általában különbözik a felületek színétől. Ez a beállítás lehetővé teszi a poligon élek kihagyását az exportálás során, ha azok megjelenítése nem kívánatos.

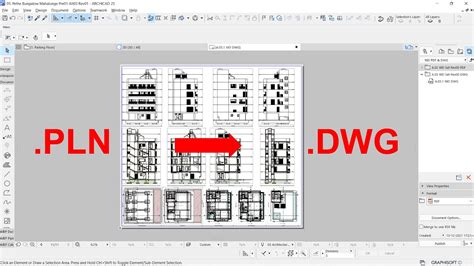

ArchiCAD tipp: ArchiCAD exportálása AutoCAD-ba | Teljes munkafolyamat ismertetése
Az Archicadben számos lehetőség áll rendelkezésre a tervlapok DWG formátumban történő mentésére, beleértve a szürkeárnyalatos kimenetet is. A fájlsablonok, speciális export opciók és elemkonverziós beállítások lehetővé teszik a kimeneti fájl tartalmának és megjelenésének testreszabását.
