Az ARCHICAD szoftver folyamatos fejlődése magával hozza a korábbi verziók projektjeinek frissítésének szükségességét. Különösen fontos ez a régebbi ARCHICAD 9 fájlok és a hozzájuk tartozó PlotMaker 9 Tervlapkönyvek esetében, amikor áttérünk az újabb ARCHICAD 23 verzióra. Ez a folyamat több lépésből áll, és figyelembe kell venni az eltérő funkciókat és beállításokat a két verzió között.

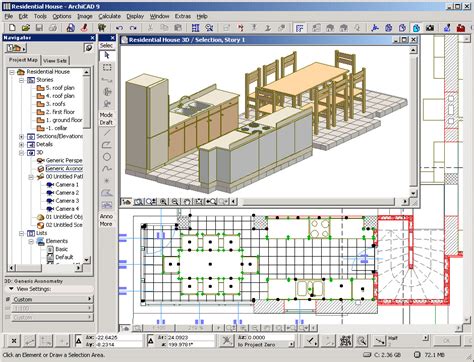

ARCHICAD 9 Tervfájl konvertálása ARCHICAD 23-ra
Az ARCHICAD 9 tervfájlok (PLN) konvertálása ARCHICAD 23-ra viszonylag egyszerű folyamat. Egyszerűen csak meg kell nyitni a PLN fájlt az ARCHICAD 23-ban, majd el kell menteni. Bár számos beállítási lehetőség befolyásolja az elemek megjelenését az alaprajzon, ezek automatikusan megtörténnek a konvertálás során, így az azonos kinézet maximálisan biztosított.
A 9-es verzióban a Terv modell mindig egy PLN fájlban, a tervlapok pedig egy LBK (Tervlapkönyv) fájlban találhatók. Az ARCHICAD 23-tól kezdve a projekteket több ARCHICAD PLN fájlba lehet szétvágni.
PlotMaker 9 Tervlapkönyv konvertálása ARCHICAD 23-ra
A PlotMaker 9 Tervlapkönyvek (LBK) konvertálásához használja a Fájl > Megnyitás parancsot. A párbeszédpanelban válassza a PlotMaker tervlapkönyv (*.lbk) fájltípust, és válassza ki a kívánt LBK fájlt.
Mivel ARCHICAD 23-ban a PlotMaker 9 Rajzfeliratok GDL könyvtári elemekké váltak, a program az összes Tervlapkönyvben meghatározott Rajzfeliratot Könyvtári Tárggyá (GSM fájlok) konvertálja. Fontos megjegyezni, hogy ezek az ARCHICAD 23-ban létrehozott rajzfeliratok nem parametrikus GDL könyvtári elemek, ugyanazt az információt jelenítik meg, mint a forrás rajzfeliratok PlotMaker 9-ben.
Amikor az ARCHICAD befejezte a Tervlapkönyv adatok konvertálását, egy Információs párbeszédpanel figyelmezteti azokra az adatokra, amelyeket az ARCHICAD 23 és PlotMaker 9 tulajdonságainak jelentős különbsége miatt nem tudott konvertálni. Például PlotMaker 9-ben egyénileg meghatározhatta a vonalvastagságokat minden egyes rajzi elemhez (pl. vonalak, kitöltések stb.). ARCHICAD 23-ban csak a tollakhoz határozhatók meg vonalvastagságok, minden elem azzal a vonalvastagsággal lesz rajzolva, mely az adott tollhoz definiálva van.
Ezek után az új ARCHICAD 23 Dokumentációs Tervfájl (a fájl csak a Tervlapkönyv információkat tartalmazza) készen áll a használatra. Alapértelmezettként létrejön egy szint, de modell adatokat egyik Modell nézet sem fog tartalmazni.
Adatok összefűzése ARCHICAD 23-ban
ARCHICAD 23-ban minden Tervfájl alapértelmezettként tartalmazza mind a Modell nézetet, mind a Tervlapkönyvet. Ez azt jelenti, hogy a PLN fájl, melybe a Tervlapkönyv adatok kerülnek befűzésre, már tartalmazni fog egy vagy több tervlapot a saját tulajdonságaival és beállításaival. Ezért az eljárás az összefűzés szokásos szabályait követi, ami azt jelenti, hogy abban az esetben, ha egy bizonyos beállítás már létezik a fogadó fájlban, a meglévő adatok megmaradnak és az összefűzendő adatok nem írják felül azokat.
A következő lépés az összefűzés. Az utóbbi aktív Tervfájlban (mely a modell adatokat tartalmazza) használja a Fájl > Együttműködés > Fűzd össze parancsot a másik elmentett ARCHICAD 23 fájllal (mely a Tervlapkönyv adatokat tartalmazza) való összefűzéshez. A megjelenő párbeszédpanelban válassza a Tervlapkönyv parancsot a fájl Tervlapkönyv adatainak az aktív Tervfájlba történő befűzéséhez.
Megjegyzés: A kézikönyvben leírt útvonalat kövesse, vagyis: a Tervlapkönyv adatait tartalmazó PLN fájlt fűzze a Modell adatot tartalmazó PLN fájlba, és nem fordítva.
A PLN fájlban, mely a modelladatokat tartalmazza, nyissa meg a Szervezőt úgy, hogy közben mindkét fájl Tervlapkönyvét látja.
Konverziós problémák és figyelmeztetések
Az ARCHICAD 23 program számos figyelmeztetést jeleníthet meg a konvertálás során, amelyek a két verzió közötti különbségekből adódnak.
- Rajz beállításai: Minden beállítás átvételre kerül (a cím GDL tárggyá alakul át), kivéve a tulajdonság frissítési rend, melynek nincs megfelelője ARCHICAD 23-ban. Fólia változtatások nem kerülnek végrehajtásra.
- Tervlapokba másolt vagy rajzolt elemek eredeti nyomtatandó színei: Ezek visszaállításra kerültek PlotMaker 9-ben, a Könyvbeállítások párbeszédpanelban a Tervlapokon lévő elemek nyomtatandó színeit állítsa a szürke árnyalataira vagy feketére.
- Kitöltésre vonatkozó megjelenítési és kimeneti beállítások: Ezek nem konvertálhatók, ezért alkalmazzon globális beállításokat a kitöltésekhez. Ezeknek a beállításoknak nincsen megfelelőjük ARCHICAD-ben, így azokat nem lehetett konvertálni.
- OLE rajzok: Az ARCHICAD nem támogatja az OLE technológiát, így az LBK fájlban található OLE rajzok nem konvertálhatók megfelelően. Amennyiben az OLE rajz az LBK fájlba a forrás alkalmazáshoz élő kapcsolat nélkül került beágyazásra, csak a rajzot látja, de frissíteni azt nem tudja. Az OLE rajzok beazonosítására használja a Rajzkezelő palettát: a Típus oszlopban keresse az OLE ikonokat.
- Szerkesztett rajzi fóliák: PlotMakerben módosítani tudta a fóliák Mutasd/Rejtsd el rajzi állapotát.
- Szövegek és jelek méretének változtatásai: PlotMakerben be lehetett állítani a szövegek és jelek méretét úgy, hogy megőrizzék eredeti méretüket, még azután is, hogy a kimeneti lépték módosult. Ha a PlotMakerben a Szövegek és Jelek Állandó méretre vannak állítva, akkor ez a figyelmeztetés jelenik meg.
- Egyedi vonalvastagság visszaállítása a toll vonalvastagságára: PlotMakerben egyéni vonalvastagságokat lehetett rendelni a vonalakhoz, körökhöz és görbékhez. Ebben az esetben a vonal színe a hozzárendelt tollból adódott, de a vonalvastagság az elemek beállítások párbeszédpanelében egyénileg lett beállítva. Egyedi vonalvastagságok nem kerülnek átvételre ARCHICAD 23-ban.
További különbségek és beállítások
Fóliák, Tollak, Kitöltések: Az ARCHICAD 23 PLN fájl megörökli az LBK Tervlapkönyv fóliáit. A PlotMaker fólia neve átneveződik ARCHICAD fóliává.
Automatikus szöveg elemek: Valamennyi automatikus szövegbejegyzés konvertálásra kerül. Néhány elem neve ezek közül megváltozik. A következő automatikus szöveg elemek is konvertálásra kerülnek. Ezek elérhetők ARCHICAD 23-ban, a szövegmezőt akár Modell nézetben, akár Tervlapon szerkeszti. Néhány név megváltozott.
Tervlapsablon: A Tervlap méret másképpen van meghatározva ARCHICAD 23-ban. PlotMaker 9-ben és korábbi verziókban a Tervlap mérete az oldal nyomtatható területét jelentette (a lap teljes mérete mínusz a margók, mind a négy oldalon). ARCHICAD 23-ban a tervlap mérete a papír teljes méretét jelenti. Ez a változtatás nem befolyásolja sem a Tervlap teljes méretét (nyomtatható terület + margók mind a négy oldalon), sem a nyomtatandó terület vagy bármely margó méretét. Ezek az előző verziókéval azonosak maradtak; csak a nevük változott meg, hogy jobban megfeleljenek a hétköznapi gyakorlatnak, ahol a tervlap a teljes papírlapot jelenti. A Tervlapsablon méretek ennek megfelelően konvertálódnak.
Könyvbeállítások: Változatlanul kerülnek átvételre, kivéve a Nyomtatandó színek beállításai, melyeknek nincs megfelelője ARCHICAD 23-ban.
Tervlapra helyezett rajzok: PlotMaker 9-ben a terv kapcsolatok a tervlapkönyvvel vannak elmentve. Alapértelmezettként a külső kapcsolatok (pl. háttérrajzok) frissítési állapota nem kerül átvételre.
Rajzi kapcsolatok: Az ilyen rajzi kapcsolatok nem kerülnek újra belső referenciákként meghatározásra, ha a forrás tervfájl neve a rajzok elhelyezése után megváltozott.
Tollkészletek: Ha egy elhelyezett rajznak saját tollkészlete volt, ARCHICAD 23-ban egy ugyanolyan készlet jön létre és a rajz továbbra is azt használja majd. Ha több rajz is ugyanazt a tollkészletet használja PlotMaker 9-ben, az ARCHICAD 23 csak egy tollkészletet hoz létre az összes tervhez.
Terv beállításai: Rajzi egységek, Kötött irányok, Publikációs alapbeállítások, Egységes toll- és színbeállítások, egyéb beállítások átvételre kerülnek. Mivel az ARCHICAD 23-ban nincsen Egységes toll- és színbeállítások jelölőnégyzet; ez gyakorlatilag azt jelenti hogy minden rajz ugyanazt a Tollkészletet használja.
Gyorstár adatok: Ha a PlotMaker 9 tervlap fájlban gyorstár adat volt eltárolva, a rajzok az ARCHICAD 23 Tervfájljában kerülnek eltárolásra.
Elmetszett kitöltések: Újdonság, hogy nem állíthatók be bittérképek. Az automatikus verzióváltás után a terv Rajz felülírási szabályokat használ, melyek nagyrészt az ARCHICAD 9 kitöltési beállításainak felelnek meg.
Ajtók/Ablakok elrejtése: Az "Elrejtés alaprajzon" gomb egy új lehetőség az ARCHICAD-ben. Ha ezt használja, az Ajtók/Ablakok egyáltalán nem láthatók az Alaprajzon, mintha nem is léteznének Ajtók/Ablakok a Falakban.
A helyiségpecsét mellett miért jelenik meg egy címke? - ARCHICAD tutorial
A PlotMaker 9 fájl ARCHICAD 23-ban való megnyitásakor egy átmeneti állapot jön létre: az LBK fájl nem tartalmaz minden ARCHICAD 23 számára fontos információt ahhoz, hogy eldöntse a tervlapkönyvben található rajzok változtatásának állapotát. Ebben az esetben az állapotellenőrzés a régi módszer szerint történik (ami azt feltételezi, hogy minden rajz, mely módosított PLN forrásból származik, frissítést igényel).
Nem minden, a PlotMaker 9 LBK fájlból származó Rajz névnek és Rajz azonosítónak lesz meg a pontos megfelelője ARCHICAD 23-ban történő megnyitáskor. PlotMaker 9-ben a Rajz név mindig megegyezett a Nézet nevével, melyből létrejött. ARCHICAD 23-ban a Nézet neve két részből tevődik össze: Nézet nevéből és Nézet azonosítójából. PlotMaker 9-ben a Rajz azonosító értéke (melyet Rajz számnak hívtak) származhat a Tervlapból vagy az ARCHICAD nézőpontból, de egyéni értéket is kaphat. ARCHICAD 23-ban az ARCHICAD Nézőpont opció nem elérhető.
LBK fájl ARCHICAD 23-ba való befűzése során minden tervlapra helyezett elem, a könyvtári elemeket is beleértve, összevonásra kerül. Ennek ellenére, az összevont terv által használt könyvtárak nem töltődnek be automatikusan az ARCHICAD 23 tervbe.
