A magyar fejlesztésű Archicad az egyik legnépszerűbb építészeti tervezőszoftver, amit világszerte használnak alaprajzok, látványtervek és komplett 3D épületmodellek készítésére. Nem csupán egy rajzolóprogramról van szó, hanem egy olyan tervezési környezetről, ami megkönnyíti a pontos, átlátható és hatékony munkát, legyen szó egyéni projektekről vagy csapatmunkáról. Ha most ismerkedsz vele, az elsőre bonyolultnak tűnő elrendezés és megannyi funkció elbizonytalaníthat. A jó hír az, hogy az alapok viszonylag gyorsan elsajátíthatók, ha tudod, hol kezdd és mire figyelj. Az Archicad teljes körű tervezési környezetet biztosít a hatékony 3D-s modellezéshez és műszaki dokumentációhoz. Útmutatónkkal közelebbről megismerkedhetsz az Archicad jelentőségével, miközben megmutatjuk, hogyan érdemes elindulnod, milyen eszközöket használj, hogy ne vessz el a felületen, és bemutatunk olyan online tanfolyamokat, oktatóvideókat és fórumokat, ahol valódi segítséget kaphatsz. Végül pedig lépésről lépésre végigvesszük, hogyan sajátíthatod el a legfontosabb funkciókat, például az alaprajzkészítést és a 3D modellezést.
Miért éppen az Archicad?
Az Archicad egy komplett épületinformációs modellező (Building Information Modeling, BIM), amivel az épületet már a tervezés korai szakaszától kezdve 3D-ben gondolhatjuk végig, miközben a rajzok, nézetek és metszetek a modell alapján automatikusan jönnek létre. Ez egyrészt gyorsítja a munkát, másrészt pedig jelentősen csökkenti a hibázás lehetőségét, mert minden módosítás azonnal frissül a teljes tervben.
Az Archicad globális térhódításának hátterében az áll, hogy könnyen tanulható, átlátható és támogatja az OpenBIM-szabványokat, vagyis más szoftverekkel és szereplőkkel is jól együttműködik. A kreatív tervezéstől kezdve a műszaki dokumentáción és csapatmunkán át egészen az ügyfélkommunikációig a folyamat minden aspektusát gördülékennyé teszi, ezért Magyarországon és nemzetközileg is sok építész alapvető munkaeszközként hagyatkozik rá.
Tudtad? A magyar Graphisoft cég által az 1980-as években kifejlesztett Archicad az első integrált BIM-tervezőszoftver, ami a személyes számítógépeken is lehetővé tette a 3D-s modellezést. Az építészetben úttörőnek számító programra maga Steve Jobs is felfigyelt, aki anyagilag és technikailag is támogatta a szoftver fejlesztését.
Az Archicad rugalmas testreszabhatóságot is kínál: a könnyen kezelhető sablonoknak, könyvtári elemeknek és egyéni objektumoknak köszönhetően minden projekthez optimális környezet alakítható ki. A program folyamatos frissítései és aktív felhasználói közössége révén a kezdők és a profi építészek egyaránt naprakészen dolgozhatnak vele.
Gyors Archicad elsajátítás: tippek kezdéshez
Mivel nem egy egyszerű rajzolóprogramról, hanem egy teljes értékű modellalapú építészeti tervezőrendszerről beszélünk, az Archicad elsőre összetettnek tűnhet. Azonban a megfelelő módszerekkel viszonylag gyorsan - akár néhány hét alatt is - magabiztos rutint alakíthatsz ki. Ehhez nem feltétlenül kell mély építészeti előképzettség vagy hosszú tanfolyam - sokkal fontosabb a rendszeres, lépésről lépésre történő gyakorlás és a tudatos előrehaladás.
1. Kezdd az alapokkal - ne ugorj fejest a bonyolult modellezésbe
Az Archicad rengeteg funkciót kínál, de kezdőként nem érdemes mindet egyszerre megtanulni. Az első lépés a kezelőfelület, a navigáció és az alapeszközök megismerése. Kezdd a legegyszerűbb elemekkel, például:
- fal
- födém
- tető
- nyílászárók
- méretezés
Ezek képezik a modellépítés alapját. Ha megtanultad őket gyorsan és magabiztosan használni, a későbbiekben az összetettebb szerkezetekkel, helyiségekkel vagy dokumentációval is gördülékenyen meg tudsz majd birkózni. Ne feledd: a cél nem az, hogy minden funkciót azonnal ismerj, hanem hogy kitapasztald a program működését. Ha ezzel megvagy, a tanulás sokkal gyorsabb és élvezetesebb lesz. Az Archicad tanulásakor haladj fokozatosan az alapok megismerésével, és csak tudatosan térj át az összetettebb eszközökre.
2. Tanulj mintaprojekten keresztül
A funkciók puszta megismerése nem elég a fejlődéshez - ehhez gyakorlatban is tudni kell őket alkalmazni. Kezdj egy egyszerű mintaprojekttel, például egy egyszintes családi házzal vagy egy meglévő alaprajz újrarajzolásával, amit lépésről lépésre haladva építesz fel 3D-ben - a fő tömegek és szerkezetek felépítése, falak, födémek, tető, nyílászárók, helyiségek, majd anyagok és nézetek hozzáadása. A „kisebb projekt → fokozatos bővítés” stratégia nemcsak átláthatóbb, hanem sikerélményt is ad, ami fenntartja a motivációt.
Ahogy egyre több elem kerül a helyére, egyre jobban rájössz, hogyan épül fel egy modell és hogyan függenek össze az egyes eszközök és beállítások. A gyakorlás során ne feledkezz meg a projekt folyamatos mentéséről sem.
3. Légy rendezett és következetes
Az Archicaddel való munka a rajzolás mellett egy logikus, átgondolt munkafolyamatról is szól. Már a legelején érdemes megfontoltan felépíteni a mappákat, rétegeket és nézeteket, hogy minden elemnek meglegyen a helye, így később sokkal kevesebb hibával és keresgéléssel kell számolnod. Ez az elnevezésekre is igaz (például 01_Falak, 02_Födémek stb.). Ajánlott több verziót is elmenteni, hogy bármikor visszatérhess, ha valami nem úgy sikerül. Minél rendezettebb a projekted, annál könnyebben átlátod a tervet, és annál gyorsabb, biztosabb és precízebb lesz a munkád. Ne feledd: a program zökkenőmentes működéséhez és a funkcióinak maximális kihasználásához biztosítanod kell legalább a minimum rendszerkövetelményeket!
4. Használd az Archicad-közösséget
Az Archicad-közösség kifejezetten aktív és segítőkész: ahelyett, hogy egyedül próbálnál minden problémával megküzdeni, már egyetlen plusz információval is órákat spórolhatsz meg. Ne félj saját kérdéseket is feltenni vagy akár a készülő próbamunkádat megosztani - sokszor már egy apró tanács is teljesen új, hatékonyabb megközelítésekre világít rá. Az Archicad-közösség hazánkban és világszerte is nagy és segítőkész: fordulj hozzájuk bátran segítségért!
5. Biztosíts stabil internetet, különösen ha csapatban dolgozol
Ha felhőalapú licencet vagy valós idejű csapatmunkát használsz, a megbízható internetkapcsolat alapfeltétel, mert a projekt résztvevői csak így dolgozhatnak naprakész és pontos modellen. A gyenge kapcsolat késéseket vagy ütközéseket eredményezhet a modell frissítésekor, ezért hosszabb munkafolyamatok előtt érdemes a hálózatot is ellenőrizni.
Az Archicad gyors elsajátítása akkor lehetséges, ha tudatosan és következetesen haladsz, valós projekteken gyakorolsz, és a részletek mellett a munkafolyamatokra is figyelsz. Ne legyenek túl magas elvárásaid, nem kell pár nap alatt profivá válnod. Meglátod, néhány hét kitartó gyakorlással meglepően magabiztosan fogsz dolgozni.
ArchiCAD oktatóanyag: Hogyan rajzoljunk alaprajzokat 15 perc alatt - Kezdőknek szóló munkafolyamat

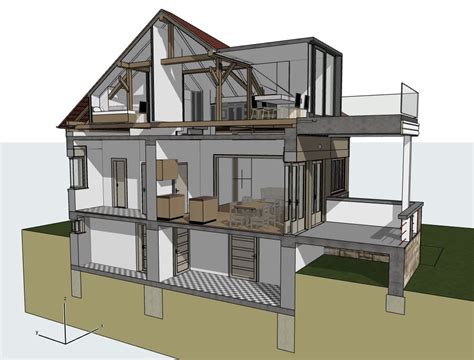

Alaprajzok és 3D modellek készítése egyszerűen
A gyakorlás során az első lépés az alaprajz készítése: Rajzolj fel egyszerű falakat. Helyezd el az ajtókat, ablakokat. Add hozzá a padló- és tetőszerkezetet. Ezután egyetlen kattintással átválthatsz 3D nézetbe, ahol rögtön látod, milyen formát ölt a modell. A gyakorlás során fontos, hogy ugyanazt a kis projektet többször is felépítsd, így fokozatosan rutinná válik a falrajzolás, az elemek elhelyezése és a tulajdonságok módosítása.
Mintaprojekt: Egyszintes kis családi ház
- Alaprajz létrehozása
Nyisd meg a Fal eszközt (Bal oldali eszköztár → Fal). A geometriai mód kiválasztása után rajzold meg a külső és belső falakat. Használd az Infótáblát a fal tulajdonságainak beállításához.
- Nyílászárók elhelyezése
Válaszd az Ajtó és Ablak eszközöket, és helyezd el őket a falak mentén (pl. bejárat, szobák). Állítsd be a szélességüket, magasságukat és helyzetüket.
- Padló és födém
Kattints a Födém eszközre, és rajzold meg az alaprajzon a födémet minden helyiséghez. A Padló eszközt használd a helyiségek aljzatához.
- Tető
Nyisd meg a Tető eszközt, válaszd ki a tetőtípust (pl. Nyeregtető), és húzd rá a modellre. Ellenőrizd a tető hajlásszögét és túlnyúlását.
- Anyagok és tulajdonságok
A Tulajdonságok panelen válaszd ki az anyagot a falakhoz, tetőhöz és padlóhoz. Kísérletezz a falvastagságokkal, színekkel és stílusokkal.
- 3D nézet-ellenőrzés
Válts 3D nézetre (F3 vagy menüsor → Nézet → 3D nézet megjelenítése). Forgasd, nagyítsd és ellenőrizd a modell térbeli elrendezését.
- Mentés és ismétlés
Használd a Mentés másként funkciót, hogy több verziót készíthess. Építsd fel újra a projektet.
Kezdetben hagyatkozz bátran ingyenes oktatóvideókra, mintaprojektekre és lépésről lépésre haladó online útmutatókra, hogy jobban megértsd az egyes funkciók használatát. Minél többet gyakorolsz egy kis, átlátható modellen, annál gyorsabban fogod érteni a 2D és 3D közti kapcsolatot, és annál magabiztosabban térhetsz át az összetettebb elemekre.
Hasznos források az Archicad tanulásához
A gyors és hatékony tanuláshoz elengedhetetlen a megfelelő Archicad oktatóanyag, például online tanfolyamok és fórumok formájában. A Graphisoft hivatalos oldalán például részletes dokumentációt találhatsz a magyar nyelvű felületről, az eszközökről, rétegekről, anyagokról és a 3D modellezésről, vizuális illusztrációkkal kiegészítve.
Emellett a videós oktatóanyagok is a hasznodra válhatnak, általuk ugyanis valós projektek felépítését követheted végig a falak és tetők rajzolásától a teljes 3D modellig. Ezek különösen hasznosak a vizuális tanuláshoz, mert azonnal látható, hogyan működnek a funkciók a gyakorlatban.
A YouTube-on számos ingyenes lehetőséget találhatsz, de a Graphisoft is kínál ingyenes alapozó tréningeket (regisztráció szükséges), ahol többek közt a 2D-s szerkesztésekkel, 3D-s modellezéssel, dokumentációs folyamatokkal, tervlapkészítéssel és a publikációval is megismerkedhetsz. A vizuális illusztrációk nagyon sokat segítenek a tanulásban, mert azonnal láthatod, hogyan működnek az eszközök a gyakorlatban.
Nem utolsósorban a BME Építészmérnöki Kar videósorozata is sokat segíthet a stabil alapok megszerzésében, főleg az Archicad alapjainak, a leggyakrabban használt eszközeinek, könyvtári elemeinek és a homlokzatkészítés lehetőségeinek megismerésén keresztül.
Ha pedig extra motivációra és egyéni útmutatásra van szükséged, a Superprof Archicad oktatóival személyre szabott magánórák keretében fejlődhetsz, akár az online, akár a személyes foglalkozásokat részesíted előnyben. A tanároddal a saját tempódhoz és céljaidhoz igazítva bonthatjátok modulokra a szoftver használatát. A magánórák előnye, hogy az egyéni problémákra is azonnali választ kapsz, a célzott tanulás pedig sokkal hatékonyabb és gyorsabb eredményeket hoz.
Az Archicad elsajátítása minden építész számára izgalmas és hasznos befektetés. A szoftver megkönnyíti a kreatív tervezést, és gördülékenyebbé teszi a műszaki dokumentációk készítését, a csapatmunkát és az ügyfélkommunikációt. Módszeres gyakorlással, mintaprojektek létrehozásával és az Archicad-közösségek segítségével gyorsan otthon érezheted magad a felületen. A magyar fejlesztésű program világszerte elismert, és a folyamatos frissítéseknek köszönhetően mindig naprakész eszközökkel szerel fel. Ne feledd: a siker kulcsa a kitartás és a tudatos tanulás - néhány hét gyakorlással te is a magabiztos Archicad-felhasználók táborát erősítheted.
