Az ARCHICAD falak tervezése és kezelése összetett feladat, amely magában foglalja a falak geometriáját, anyagait, kapcsolatait és megjelenését. Ez az útmutató a falak vakolatával kapcsolatos legfontosabb tudnivalókat tárgyalja, kiemelve a programban rejlő lehetőségeket.
Alapvető Falbeállítások
Az ARCHICADban különféle falgeometriák hozhatók létre: egyenes, görbe, trapéz és sokszögvonal alakú falak. A falszerkezet lehet egyszerű (egyetlen összetevőből álló) vagy réteges (több összetevőből álló). Ezenkívül lehetőség van összetett falak (profilos falak) létrehozására is, amelyek tetszőleges formájúak és több anyag kombinációjából állnak. A fal paraméterei a Fal eszköz beállításainál adhatók meg.
A falak alja, hasonlóan más elemekhez, a fal honszintjéhez van kapcsolva. Felső kapcsolat hozható létre a fal és a tervben szereplő bármelyik, a falnál magasabban lévő szint között. Szükség szerint állítható be a felső kapcsolattól vagy a honszinttől számított eltolás, ami módosítja a fal magasságát.
Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt falak magassága automatikusan követi a módosítást. Beállítható egy eltolási érték a fal teteje és a felső kapcsolódó szint között, ami a fal magasságának megfelelő változását eredményezi. A fal magasságát befolyásolja az alsó és felső eltolási érték, ha ezek beállításra kerültek.
Válasszon egy szintet, amelyhez hozzákapcsolja a fal alját. Beállítható egy eltolási érték a fal alja és a honszintje között. A fal alja (ahol a fal referenciavonala található) fizikailag kapcsolódik a fal honszintjéhez. Ha később módosítja a honszint helyét, a fal magassága is módosul.
Meghatározható a fal referenciavonalának aktuális magassága a hivatkozási szinttől számítva (alapértelmezés szerint a hivatkozási szint a Terv 0,00 szint). Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték.
A "Legalacsonyabb pont" a fal aljának pillanatnyi magasságát mutatja. Ez az érték tehát csupán számítási eszközként szolgál, nem kapcsolatként.
Az ARCHICADban a falak alja (a többi elemhez hasonlóan) a fal honszintjéhez van kapcsolva. Felső kapcsolat hozható létre a fal és a tervben szereplő bármelyik, a falnál magasabban lévő szint között. Szükség szerint állítsa be a felső kapcsolattól vagy a honszinttől számított eltolásokat; ez módosítja a fal magasságát.
Ha később módosítja a tervben a szintek helyzetét vagy magasságát, az esetleges csatolt elemek magassága automatikusan igazodni fog a változásokhoz.
Réteges Falak és Profilok
A réteges fal vastagságát a "Lehetőség > Elemattribútumok > Réteges szerkezetek" útvonalon beállított felületek együttes vastagsága adja meg. A legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat.
Hasonlóképpen, a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat.
A felületet felülírhatja. A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Egyedi felületet is alkalmazhat a profil elem bármelyik végére. Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az összes oldalhoz és élhez rendelje. A lánc ikont kikapcsolva a falfelületekhez eredetileg beállított fal oldal/élfelületeket állítja vissza.
Falgeometria és Megjelenítés
A Fal összetettsége ikonok segítségével választhatja ki a fal geometriáját: egyenes, ferde vagy kétszeresen ferde. Ez a jelölőnégyzet csak akkor látható, ha a geometria módszer Sokszög fal.
A fal referenciavonalának elhelyezkedése is beállítható. „Külső” vagy „belső” referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. A negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat.
A fal kontúrjai is testreszabhatók. Ezekkel a beállításokkal megadhatja azoknak az elemkontúroknak a vonaltípusait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.
A falkontúr záró vonalai az alaprajzon található szabadon álló falak megjelenítését négyféle módon állítják be. A fal bármelyik vagy mindkét vége megjeleníthető illetve elrejthető.
Vakolat és Anyagkezelés
Ezen a lapon állítható be, hogy a réteges fal rétegei hogyan vegyék közre az adott falra helyezett nyílást. A "Vakolat befordítása" beállítások a Metszet/homlokzat nézetekben a réteges falnak a keretbe történő túlnyúlásaként jelennek meg.
Adja meg a számot. Kezdje a fal külső vagy belső oldalával. Ez a paraméter az előre gyártott áthidaló lezáró számára áll rendelkezésre. A "Takaróléc" és a "Vakolat befordítása" opciók egyszerre nem használhatók. Ha a "Vakolat befordítása" beállítások szürkén jelennek meg, lépjen a Beállítások panel "Takaróléc" oldalaira, és kapcsolja ki a "Belső és Külső takaróléc" lehetőséget.
A "Vakolatvastagság határa" beállításnál megadhatja a vakolatfelületek maximális vastagságát. Ezután válassza ki a befordítani kívánt réteget. Ha a felületet vakolatként kívánja kezelni, jelölje be a "Falburkolat réteg használata" opciót.

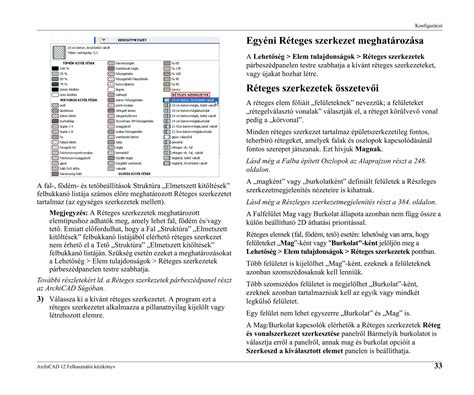

Az anyagok igazítása a fal éleihez is beállítható. Jelölje be ezt a négyzetet, ha a textúra origóját a fal alsó sarkába kívánja helyezni. Ez hasznos lehet például a szabadon álló falak esetén, mivel segítségével elkerülhető, hogy az éleken töredezett legyen a textúra. Ilyenkor a "Textúra visszaállítás" gomb is aktív.
Az "Egyéni textúraigazítás" szöveg a kijelölt fal állapotáról nyújt visszajelzést.
Gerendafal és Helyiségviszony
Gerendafal használatához jelölje be a "Gerendafal használata" jelölőnégyzetet. Lehetőség van ívelt gerendák használatára a külső vagy belső oldalon. Ez a beállítás elérhető falak, függönyfalak és oszlopok esetén.
A falak viszonyát a helyiségekhez is be lehet állítani. A "Helyiséghatár" opció azt jelenti, hogy a helyiségen belül található fal nem számít bele a helyiség területébe. A helyiség határa minden esetben, dőlt és összetett falak esetében is, a fal alapjánál van megrajzolva.
A "Csak a helyiség területét csökkenti" beállítás azt jelenti, hogy a 2D-s helyiséget a fal körbeveszi, de a fal területe nem számít bele a helyiség területébe. A program kivonja az elem területét a helyiség mért területéből és a nettó területből.
A "Számít, hogy az elem helyiségpoligonon belül található-e" beállítás határozza meg a helyiségterület-számítást az elem "Viszony a helyiségekhez" beállításától függően. A helyiségben található fal vagy függönyfal "Helyiséghatároló" beállítás esetén behatárolja a helyiséget. Ezért a helyiség határ a falig/függönyfalig nyúlik. Ferde oszlop esetén nem választható a "Helyiséghatároló" beállítás.
04. ArchiCAD Gyorstalpaló - Falak beállítása
Kifordult Elemek Kezelése
Bizonyos elemek (fal, oszlop, helyiség, lépcső) felső része hozzákapcsolható egy szinthez. Ha később módosítja a tervben a szintek helyzetét vagy magasságát, az esetleges csatolt elemek magassága automatikusan igazodni fog a változásokhoz.
Megjegyzés: A tervben található kifordult elemek kereséséhez és listázásához használja az "Ellenőrizd kifordult elemekre" parancsot. Alapértelmezett beállításként ez a parancs nem elérhető az ARCHICAD munkakörnyezetben.

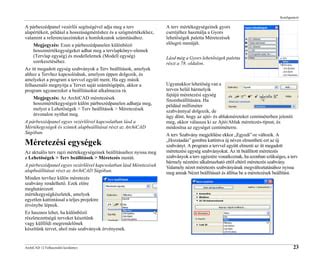

Az "Egységes szín a kifordult elemek kiemeléséhez" opció bejelölésével egy bizonyos szín használatával jelenítheti meg a kifordult szerkezeti elemeket (amelyek legmagasabb pontja a legalacsonyabb pont alatt van, felső kapcsolattal rendelkező elemek emeletszintjeinek a felcserélése következtében).
