Az Archicadben a méretláncok összeadása többféleképpen is lehetséges, attól függően, hogy milyen típusú méretezést szeretnénk alkalmazni. A szoftver rugalmas beállításokat kínál a pontos és vizuálisan is áttekinthető méretezés érdekében.

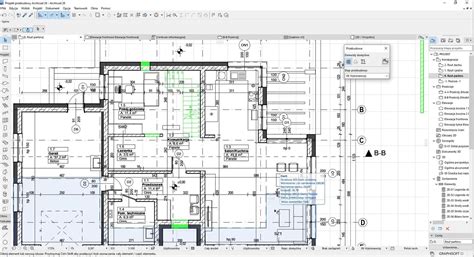

Kumulatív méretezés és alapbeállítások
A kumulatív módban az első referenciapontot tekintjük zéró pontnak a méretláncban. Ez azt jelenti, hogy minden újabb méret az előzőhöz képest kerül meghatározásra, így könnyen követhető a teljes hossz.
A méretláncok beállításainál számos opció áll rendelkezésre a vizuális megjelenítés testreszabására. A jel típusának kiválasztása az előugró ablakban történik, ahol többféle végződés közül választhatunk. Az utolsó nyílvég típus az értéket dupla méretezési vonal közé helyezi, ami egyértelművé teszi a méretet.
Kattintson az egyik ikonra a méretsegédvonal formátumának kiválasztásához. Jelölje be ezt a négyzetet a méretszöveg vízszintes megjelenítéséhez. Ezt a négyzetet bejelölve háttérszínt állíthat be a méretezési szövegdoboz számára és aktiválhatja a jobb oldali tollszín kiválasztót: nyissa meg a menüt és válassza ki a megfelelő színt. A kitöltés háttérszínének 0 (Átlátszó) és -1 (Ablak háttér) is megadható. Jelölje be a négyzetet, ha a méretszöveg mező keretét láthatóvá szeretné tenni.
Méretsegédvonal és mutató beállítások
Ezeknél az opcióknál adhatók meg a méretsegédvonal beállításai, attól függően, hogy milyen méretsegédvonal-típust választott a fenti „Típus” panelen. Kattintson a Mutató gombra (nem az Alapértelmezett beállításoknál, hanem a kiválasztott Méretnél található). Adja meg a Mutató kezdőszöge értékét a 0-90 tartományban (az alapértelmezett érték 90 fok). A szög a méretvonaltól van mérve.
Megjegyzés: A Szög zárolása vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.

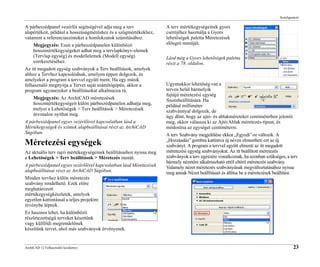

Nyílásmagasság és szélességméretezés
A „Nyílásmagasság megjelenítése” opció bejelölésével a méretezési jel a szélesség mellett megjeleníti a nyílás magassági értékét is. Ha a méretezett szélesség tartalmaz túlméretet, a „Szélességméretezés alapján” opció a magasságot annak túlméretével mutatja.
Kézi elhelyezés és elrendezési algoritmusok
A kézi eljárásnál a méret elhelyezése előtt kattintson az egyes rétegek végpontjaira. Ezek az opciók akkor érhetők el, ha a méretezés típusa „lineáris” (és nem kumulatív, alapvonal vagy magasság).
Az Archicad két fő elrendezési algoritmust kínál a méretszövegek elhelyezésére:
- Klasszikus: Az ARCHICAD korábbi verzióiban használt algoritmus. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha nincs elegendő hely, az olvashatóság érdekében a méretszövegek oldalra tolódnak. Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen felfelé tolódnak, soronként.
- Flexibilis (alapértelmezett beállítás): Ez az eljárás kifinomultabb a klasszikus opciónál: automatikus igazítás történik akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha túl szűk a hely, a méretszövegek oldalra tolódnak. Minden méretszöveg a mért szakasznak pontosan a közepén helyezkedik el. Az „Jelekkel való átfedés engedélyezése” opció lehetővé teszi, hogy a szövegek és a méretezési jelölők átfedhetik egymást.
A „Flexibilis” elrendezés általában jobb olvashatóságot biztosít, különösen zsúfolt területeken, mivel intelligensen igazodik a rendelkezésre álló helyhez.
A helyiségpecsét mellett miért jelenik meg egy címke? - ARCHICAD tutorial
A különböző méretezési típusok és beállítások lehetővé teszik a felhasználók számára, hogy a legmegfelelőbb módon dokumentálják a terveket, legyen szó akár egyszerű távolságok méréséről, akár összetett szerkezeti elemek méretláncainak összeadásáról.
