Archicad: A korszerű építészeti tervezés alapköve

Az építészeti tervezés világa folyamatosan fejlődik, és a digitális eszközök kulcsfontosságúvá váltak a hatékony, pontos és kreatív munkavégzéshez. Ebben az evolúcióban az Archicad, a magyar fejlesztésű Graphisoft által alkotott épületinformációs modellező (BIM) szoftverplatform, kiemelkedő szerepet tölt be. Ez a cikk bemutatja az Archicad alapjait, funkcióit, előnyeit, valamint azt, hogyan segíti a tervezőket a tervezési folyamat minden szakaszában, a koncepciótól a végső dokumentációig.

Mi az Archicad és honnan ered?

Az Archicadet az 1980-as évek elején fejlesztette ki a magyar alapítású, nemzetközileg működő szoftverfejlesztő Graphisoft. A kifejezetten az építészeti tervezéshez programokat készítő vállalat innovatív tervezőszoftverére Steve Jobs is felfigyelt, aki nem is tétovázott a termék fejlesztésének támogatásában. Az Archicad az első építészeti tervezőszoftver, ami személyes számítógépen is lehetővé tette a 3D modellezést. Így talán nem is meglepő, hogy az Archicad első verzióját (Radar CH) Macintoshon adták ki 1984-ben - az első Windows-verzió (Archicad 4.16) 1993-ban indult. Az Archicad volt a világ egyik első integrált BIM-tervezőszoftvere (Building Information Modeling, magyarul: épületinformációs modellező), ami a személyes számítógépeken is lehetővé tette a 3D-s modellezést. Az Archicadben létrehozott modell azonban nem csupán egy látványos háromdimenziós ábra: ez a teljes értékű tervezőprogram egy olyan adatgazdag épületmodellt tár a tervezők elé, ami tartalmazza az anyagvastagságot, a szerkezeti rétegeket, a méreteket, valamint az építéshez és üzemeltetéshez szükséges műszaki információkat is. Ezek alapján a program képes automatikusan generálni a szükséges tervlapokat, például alaprajzot, metszeteket, homlokzatokat vagy 3D nézeteket, amivel a dokumentálás és módosítás is sokkal hatékonyabb.

Az Archicad nagy teljesítményű beépített eszközkészletével és felhasználóbarát felületével a projekt méretétől függetlenül tervezhet. Az Archicad BIM-alapú munkafolyamatai segítségével 3D modelljeit pontos, teljesen összehangolt rajzokká alakíthatja, valós idejű frissítésekkel.

Miért használják az építészek világszerte az Archicadet?

A 3D modellezés és a BIM kombinációja radikálisan megváltoztatta a tervezés folyamatát, így nem véletlen, hogy a tervezőpiacon az Archicad örvend a legnagyobb népszerűségnek: 108 országban használják és 28 nyelven elérhető. Az Archicad nemcsak Magyarország határain túl, hanem itthon is az egyik legelterjedtebb építészeti tervezőprogramként ismert: a szakmabeliek mintegy 90%-a ismeri és használja. Ebben nagy szerepet játszik, hogy a szoftver hazai fejlesztésű, így jól illeszkedik a magyar tervezési gyakorlatokhoz és szabványokhoz. Az Archicad automatikus dokumentációja pontosabb, gyorsabb és tisztább munkavégzést biztosít. 200 ezer tervező dolgozik vele nap mint nap és a programot számos országban professzionális, iparági szintű szabványnak tekintik. Globális népszerűségét annak köszönheti, hogy kézzelfogható előnyöket nyújt a tervezés, vizualizáció, együttműködés és a dokumentáció területén is.

Nézzük meg részletesebben, miért választják a szakemberek az Archicadet:

• Valós, háromdimenziós BIM-modell: részletesen tartalmazza az épület minden elemét, ami átláthatóbb tervezést kínál, miközben minimálisra csökkenti a hibalehetőségeket.
• Az ügyfelek számára is könnyed megjelenítés és bemutatás: az egyszerűen értelmezhető látványtervek segítik a döntéshozatalt és a kommunikációt.
• Automatikus dokumentáció és frissülés: pontosabb, gyorsabb és tisztább munkavégzés - módosítások esetén is.
• Egyszerűbb csapatmunka és adategyeztetés: gördülékenyen összehangolt adatkezelés és tervezési folyamat az OpenBIM szabványoknak köszönhetően, miközben több tervező is valós időben dolgozhat ugyanazon a modellen.

Mindebből jól látni, hogy az Archicad a modern építészeti tervezés egyik legfontosabb gyakorlati eszköze.

Az Archicad alapfunkciói és előnyei a tervezésben

Az Archicad sokoldalúsága alapvetően abban rejlik, hogy képes egyszerre kezelni a modellalkotást, a műszaki dokumentációt és a vizuális megjelenítést. A tervezők egyetlen közös épületmodellen dolgoznak, az esetleges változtatások pedig azonnal és automatikusan frissülnek. Ez a BIM-alapú megközelítés sokkal hatékonyabb munkavégzést és kevesebb hibalehetőséget eredményez, akár kisebb lakóházról, akár komplex középületről van szó.

Automatikus 2D tervlapok, intelligens 3D modellek

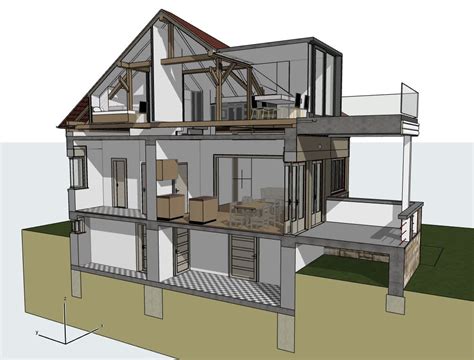

Az Archicad rendszerében minden építészeti elem (például fal, födém, tető vagy oszlop) valós, háromdimenziós objektumként jelenik meg. A program a modell alapján automatikusan frissíti az alaprajzot, a metszeteket és a homlokzatokat - ha például magasabbra húzunk egy falat, akkor az a metszeten és homlokzaton is automatikusan változik. Ez óriási időmegtakarítást eredményez, mert nem kell minden változtatást külön-külön elvégezni minden rajzon. Mivel a modell minden módosítása azonnal követhető, jóval átláthatóbb is, ami különösen fontos komplex projekteknél vagy gyakori újítások esetén.

A 2D és 3D környezetben is használható egyedi, polygon áttörés eszköznek köszönhetően még pontosabb mennyiségi becslésre van lehetőség. A helyi előírásoknak megfelelő egyedi lépcsők tervezése is egyszerűvé válik. A 3D parametrikus tárgyak megnövelt tárháza mind a lakó, mind a kereskedelmi épületek esetében a legújabb trendeket követi. Személyre szabható konyhák tervezése a moduláris szekrények megjelenítésével, amely lehetővé teszi, hogy a megrendelők válasszanak az elérhető nagyszámú variációból.

Testreszabható építészeti elemek

Az Archicad könyvtára az ajtóktól kezdve az ablakokon, bútorokon, tetőtéri kiegészítőkön és lépcsőkön át az egyéb belsőépítészeti elemekig rengeteg előre beépített objektumot tartalmaz. Ezeknek a paraméterei szinte bármilyen igény szerint rugalmasan módosíthatók, legyen szó a méretekről, profilokról, anyagokról vagy szerkezeti kapcsolatokról. Ráadásul ezek az elemek műszaki információval ellátott komponensek, így a program a mennyiségeket és anyagköltségeket is képes belőlük automatikusan kiszámolni és kimutatni.

Professzionális dokumentáció és tervlapkezelés

A dokumentáció az építészeti munka legidőigényesebb részeinek egyike, az Archicad ereje pedig itt mutatkozik meg igazán. A szoftverben lehetőség van tervlapok és tervkészletek összeállítására, méretezésre, jelölésekre és mennyiségkimutatásokra is. A módosításokat követő automatikus frissülésnek köszönhetően a dokumentáció mindig naprakész. A változtatások folyamatos frissülésének köszönhetően a dokumentáció mindig naprakész és következetes - ez különösen jelentős a kivitelezés és engedélyeztetés során a félreértések és a hibás kivitelezésből adódó költségek elkerülése érdekében.

A dokumentációs fejlesztések, és a még pontosabb mennyiségi- és költségbecslések, valamint a helyiségek és a gépészeti elemek új címkézési lehetőségei növelik a projekt hatékonyságát és a gyorsabb döntéshozatalt.

Együttműködés tervezőcsapatokkal (BIM alapon)

A tervezési folyamat gyakran több mérnöki terület, például az építészet, a statika és a gépészet összehangolását igényli. Az Archicad a közös modellezést és az iparági szabvány szerinti adatcserét is támogatja (például ISO-minősítéssel rendelkező IFC-formátumban), ezzel együtt pedig az egyeztetési hibák csökkenését és a kivitelezés előkészítést is elősegíti. A Teamwork funkció továbbá lehetővé teszi, hogy több tervező valós időben, akár különböző helyszínekről vagy országokból is ugyanazon a modellen dolgozhasson.

A Rhino 6 és Rhino 7 fájlok exportálása és importálása biztosítja az ágazat vezető organikus tervezési eszközeinek legjobb felhasználását, amelyet követően Archicad-re váltva tudjuk folytatni a tervezést és a dokumentációt. Az Archicad több mint 40 export és import formátumot támogat, beleértve a DWG, PDF és XLS, valamint az OPEN BIM-alapú IFC és BCF ISO sztenderdeket. Hatékonyabb koordinációs folyamatok az új Natív Felmérési Pont megoldásnak köszönhetően. A Revit fájlok támogatása a 2021-es verziókig bezárólag ezentúl az Archicad beépített funkciója, amely megkönnyíti a Revit MEP szoftvereit használó mérnökökkel való együttműködést. Könnyű migrációs lehetőség a Revit és az Archicad között, az RFA és RVT geometrikus exchange funkció segítségével. Időt takarít meg és kiküszöböli a hibákat az ingyenesen elérhető Archicad-Solibri kapcsolatokban.

Élethű látványtervek és virtuális bejárás

Az Archicad számos innovatív eszközének segítségével az építész most még könnyebben kommunikálhatja tervezési elképzeléseit, amelyek sokkal kifejezőbbé és vonzóbbá teszik a prezentációkat. A vizuális élményen túl a prezentációk a virtuális bejárások, panorámaképek és élő 3D nézetek segítségével az ügyfelek akkor is megértik a térszervezést és a méreteket, ha nincs építészeti előképzettségük.

Részletgazdag tervek - a metszeti és a homlokzati nézeteken további szoftverek használata nélkül jeleníthet meg valósághű felület textúrákat! A művészi kidolgozottság és a részletes műszaki tartalom egyidejű jelenléte nagymértékben gyorsítja a jóváhagyási folyamatot. A puha árnyékok kontúrt és mélységet adnak a felületeknek a metszeteken és homlokzatokon. Rétegesen kezelhetőek a felületek és kitöltések. Jelentősen gyorsabb 3D renderelés MacOS gépeken - Metal, az Apple új grafikai API-ja váltja fel a korábbi Open GL.

Az Apple Vision Pro és a BIMx segítségével a modellek valósághű, magával ragadó élménnyé válhatnak.

BIMx és BIMcloud: A hatékony munkafolyamat kulcsa

A BIMxA díjnyertes BIMx (2020 Best of Products Award), a piac legnépszerűbb prezentációs és koordinációs applikációja a projekt minden résztvevője számára, amely javítja a kommunikációt a tervezőstúdió és a kivitelezők között. A BIMx ‘BIM Hyper-model’ funkciója egy számítógépes játékszerű navigációs eszköz, amely segíti a nem szakmabelieket a tervezett épület virtuális felfedezésében és megértésében. A valós idejű metszetkészítés, méretezés és észrevételezési eszközök együttesen teszik a BIMx alkalmazást az építészek legjobb társává az építési helyszínen.

A BIMcloudnak köszönhetően az építészek nyugodtan támaszkodhatnak a projekt tagjai között meglévő megbízható, valósidejű együttműködésre, amely független a beruházás helyétől, méretétől és komplexitásától, valamint az internet sebességétől. A díjnyertes BIMcloud (2020 Best of Products Award) megoldás mind a magán, mind a nyilvános konfigurációban elérhető minden sztenderd hardveren, azaz kisebb irodák és ki tudják használni a gyors, hatékony és biztonságos elérési előnyöket.

Az Archicad 25-höz ajánlott applikációk, a BIMx és a BIMcloud együttes használata teszi teljessé a folyamatot. A BIMcloud új, 100 ezer fájl feltöltési kapacitással rendelkezik, és ezt kényelmesen egy közös elérhető helyen biztosítja a felhasználók számára.

Hogyan kezdheted el te is használni az Archicadet?

Az Archicadet elsőre sokan csak profiknak fenntartott, bonyolult tervezőprogramnak tekintik, pedig a használata egyáltalán nem rakétatudomány. Nem kell hozzá több éves tapasztalat, logikus felépítésének köszönhetően ugyanis lépésről lépésre haladva könnyedén felvehető a ritmusa. Az induláshoz mindössze megfelelő szoftverre, egy alapvetően erősen teljesítő számítógépre és némi kitartásra lesz szükséged. Nem kell mindenbe azonnal fejest ugrani: a legfontosabb a rendszeresség és hogy merj kísérletezni a modellel. A tanulást rengeteg oktatóvideó, kezdőknek szóló kurzus és online közösség segíti, így ha el is akadsz, mindig van hova fordulni. Egy kis motivációval már néhány hét alatt képes lehetsz stabil alapokat szerezni, amivel egyre élvezetesebbé válik az épületek megálmodása és megjelenítése.

A Superprof Archicad oktatóival már ma elkezdheted az alapok lefektetését!

Technikai feltételek és licenclehetőségek

Az Archicad használatához a számítógépednek meg kell felelnie a modern 3D-modellezés és BIM-folyamatok igényeinek:

• Többmagos processzor (legalább Intel Core i5 vagy i7, AMD Ryzen 5 vagy magasabb)
• Legalább 16 GB RAM, nagyobb projektekhez 32 GB javasolt
• Gyors SSD tárhely, lehetőleg NVMe, elegendő szabad hellyel
• Dedikált grafikus kártya (minimum 4-6 GB VRAM-mal, DirectX 11 vagy OpenGL támogatással)
• Támogatott operációs rendszer (Windows 11 vagy macOS legújabb verziói)
• Stabil internetkapcsolat a felhőalapú használathoz és a csapatmunka támogatásához

Az Archicad zökkenőmentes és optimális használata érdekében ajánlott egy olyan gépet biztosítani, ami nemcsak a minimum követelményeknek felel meg, hanem kényelmesen kezeli a 3D-modellt, a frissítéseket és az együttműködést.

A kezdéshez rugalmas licencopciók állnak rendelkezésre, így mindenki megtalálhatja a számára megfelelőt:

Az Archicad használatához mindig érdemes gyártótól vagy hivatalos forgalmazótól, ez esetben a Graphisofttól megvásárolni a licencet, ami történhet egyszeri vásárlás vagy előfizetés formájában. A licenc egy gépre aktiválható, de network verzióval több felhasználó is megoszthatja. A frissítések és extra szolgáltatások további előfizetést vagy karbantartási csomagot igényelhetnek.

Tanulási tippek kezdőknek

Haladj fokozatosan, és ne akarj mindent első nap megtanulni - oszd fel a tanulnivalót kisebb modulokra. Gyakorolj rendszeresen, legalább naponta 20-30 percet és közben jegyzetelj. Készíts több mentést, hogy visszatérhess az előző szakaszokhoz. Dolgozz valós mintaprojekten - ez a legjobb tanulási módszer. Növeld lépésenként a bonyolultságot, hogy fenntartsd a motivációd.

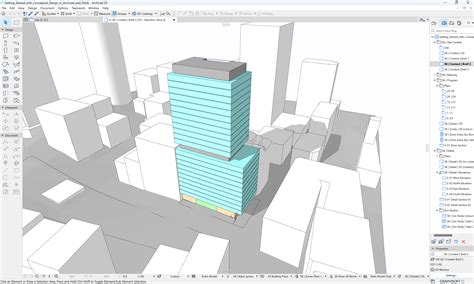

Készítsd el az első modelled: kezdj egy egyszerű földszintes épülettel (falak, nyílászárók, tető). A lényeg, hogy minél több dolgot kipróbálj. Dokumentálj: hozz létre tervlapokat, metszeteket és nézeteket, állítsd be a méreteket. Vizualizálj: készíts egyszerű látványtervet az anyagok és fények beállításával, hogy a modell bemutatásra kész legyen.
