Az Archicad egy hatékony eszköz a BIM (Building Information Modeling) adatok kezelésére és importálására, beleértve a geodéziai felmérésekből származó felület-hálókat is. A külső Archicad fájlok (PLN, PLA vagy TPL formátumú) importálása egyetlen lépésben elvégezhető.
A BIM tartalom importálása funkció lehetővé teszi a szükséges osztályozási rendszert vagy egyéb meghatározásokat tartalmazó Archicad fájlok megkeresését és betöltését. Az importálás sikeres végrehajtásához fontos, hogy az importált adatok egyike sem található meg a fogadó Archicad tervben. Ha duplikált adatok merülnek fel, azokat törölni kell a tervből az importálás ismételt megkísérlése előtt.
IFC modellek importálása Archicadbe

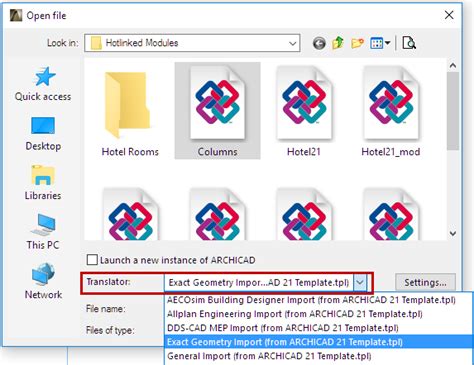

Az IFC (Industry Foundation Classes) modellek háromféle módon importálhatók Archicadbe:
- Megnyitás (Fájl menü): Ez a folyamat egy teljes modellt vagy az IFC fájl szűrt részeit nyit meg új tervként.
- Összefűzés (Fájl > Együttműködés > Összefűzés): Ez a funkció csak Alaprajz nézetben érhető el. Lehetővé teszi egy IFC modell vagy annak egy részének beillesztését a futó Archicad tervbe. Az Összefűzés használata változatlanul hagyja a folyamatban lévő tervet, az adatok felülírása nélkül, ami egy „Referenciamodell” alapú megközelítést tesz lehetővé. Az Archicad az Összefűzés során automatikusan új IFC Globalld (Archicad IFC ID) értékeket generál az összes importált elemhez, hogy elkerülje a fogadó terv IFC GloballD-jeinek felülírását.
- Kapcsolt modul: Ez a módszer is lehetővé teszi IFC modellek beillesztését, különös tekintettel a többszintes projektekre.
Az importálás során felmerülő kérdések, mint például az IFC elemek Archicad eszközökkel (Fal, Tárgy) való elhelyezése, a megfelelő fóliák és attribútumok kiválasztása, valamint az osztályozás és a hozzárendelt tulajdonságok kezelése, mind a beállítások részét képezik. Az Archicad elemzi a beérkező IFC adatokat, és megkísérli létrehozni a megfelelő jellemzőértékeket az Archicad elemekhez.
Egy alapértelmezett Archicad építőanyag rendelhető hozzá az összes importált IFC elemhez, amely az "Anyagmegfeleltetés" funkcióval módosítható. Az "Anyagszínek felülírása" opció bejelölésével az Archicad az IFC elem felület geometriájához rendelt színt használja az attribútumok meghatározásakor.
Az összefűzött fájlok elemei betoldás után ismét függetlenné válnak. A hozzáfűzendő terv vagy modell eltolható, forgatható és tükrözhető a végleges helyre való betoldás előtt. A betoldandó terv vagy modell szintek igazítása a fogadó terv szintjeihez kulcsfontosságú a pontos elhelyezés érdekében.
Felület-háló generálása geodéziai adatokból
A terepmodell készítése geodéziai adatokból időigényes feladat lehet, de az Archicad és más modellező szoftverek automatizált funkciói jelentősen megkönnyíthetik ezt a folyamatot. Az X, Y és Z koordináták alapján történő automatikus terep generálása széles körben elérhető funkció, bár nem minden tervezőiroda használja ki.
Az Archicadben a terepmodell generálása a "Fájl" menüpont alatt, az "Együttműködés" fülön található. A beolvasandó fájlok lehetnek .txt vagy .xyz formátumúak. A .txt fájlok esetében javasolt egy meghatározott formátum követése, ahol a koordináták elválasztására szóköz vagy vessző, a tizedesek elválasztására pedig pont szolgál.
Az importálás során megadható a geodéziai egység és az elhelyezés módja: "Grafikus megadás" vagy "Eredeti helyre". A "Nagyítás az új felülethálóra" parancs megkönnyíti a terepmodell megtalálását a nézetablakban. Az így létrejött terep pontosan követi a felmért adatok lejtéseit és magassági pontjait.
Az Autodesk Revit 2019 is kínál hasonló automatizált terepgenerálási lehetőséget a "Massing & Site" fülön található "Toposurface" parancs segítségével, amely .csv és .txt fájlokat képes beolvasni.
Fontos megjegyezni, hogy mindkét program hajlamos a felületháló külső határolópontjait összekötni, ami eltérhet a valóságtól, de általában elfogadható eredményt ad. Az automatikus generálás növeli a hardveres követelményeket, de jelentős időt és energiát takarít meg.
Az importált SAF elemek szerkezetelemzési paraméterei (geometria, hely, anyag, keresztmetszet) megfelelően újrakészíthetők vagy manuálisan megfeleltethetők az Archicadben. Az Archicadbe importált analitikus elemek fizikai elemekké alakulnak, számos egyéb tulajdonsággal.
Az "Egyéb beállítások - Importálás" panel használható az alapértelmezett Archicad eszközbeállítások kiválasztására az összes importált elemzési elemtípushoz.

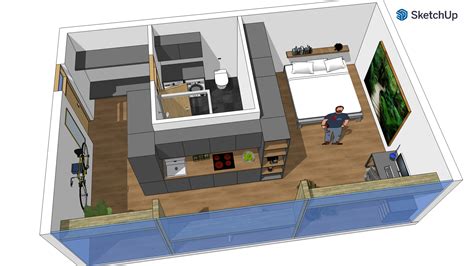

SketchUp modellek importálása
Lehetőség van .skp (SketchUp) fájlok tartalmának összefűzésére meglévő Archicad modellekkel a "Fájl > Együttműködés > Összefűzés" funkcióval. A SketchUp modellek importálásakor lehetőség van a Google Earth információk figyelmen kívül hagyására, és a projekt helyszín adatainak változatlanul hagyására. Az importált tárgy tetszőleges helyre helyezhető, a meglévő koordinátákhoz viszonyítva.
A SketchUp programban a tárgyaknak kétféle oldala és éle lehet. A szimpla oldalak különböző fedő- és háttérszínnel, valamint textúrával rendelkezhetnek, míg az Archicadben a GDL-oldalhoz csak egy szín és textúra állítható be. Előfordulhatnak problémák a szabálytalan oldalakkal.
A .skp fájl importálásakor egy párbeszédablak jelenik meg, amely három kapcsolóval rendelkezik, lehetővé téve a felhasználó számára a beállítások finomhangolását.
Az Archicad a felmerülő szintkülönbségeket is kezeli a többszintes terv összefűzése vagy kapcsoltmunkamodul elhelyezése során, igazítva az importált elemek magasságát a fogadó terv szintjeihez vagy megtartva az eredeti magasságot.
