Az Archicadben a helyiségburkolatok kezelése és listázása kulcsfontosságú a részletes és pontos tervdokumentáció elkészítéséhez. A szoftver számos lehetőséget kínál a helyiségek attribútumainak beállítására, beleértve a magasságot, a kapcsolódó szinteket és a területszámítást.
Helyiségattribútumok Beállítása az Archicadben
Az Archicadben a helyiségek általános beállításai az eszköztárban érvényesek. A Helyiségkategória kiválasztása a Beállítás > Elemattribútumok > Helyiségkategóriák útvonalon lehetséges. Ha a szintek helye vagy magassága később módosul, a kapcsolt helyiségek magassága automatikusan frissül.
Beállítható egy eltolási érték a helyiség teteje és a felső kapcsolódó szint között, ami befolyásolja a helyiség magasságát. A Helyiség magassága mezőben adható meg a helyiség teljes magassága, amelyet az alsó és felső eltolási értékek is befolyásolhatnak.
Opcionálisan megadható a Padlószerkezet vastagsága (pozitív vagy negatív értékkel), amely eltolja a helyiség alját. Választható egy szint, amelyhez a helyiség alja kapcsolódik, és beállítható egy eltolási érték a helyiség alja és a honszintje között. Ha a szint helye módosul, a honszint ehhez igazodik. A honszint újradefiniálása a Honszint újradefiniálása paranccsal végezhető el.
Az Alsó magasság [a referenciaszintig] kiszámítja a helyiség magasságát a Terv 0,00 szintjétől. Ez az érték csupán számítási eszközként szolgál, nem teremt kapcsolatot.

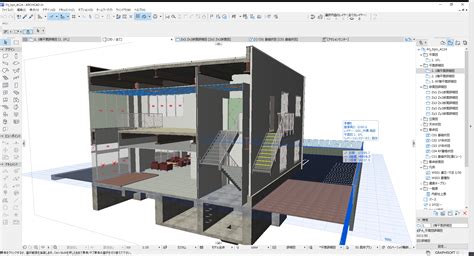

Helyiségpoligon Megjelenítése és Területszámítás
A Helyiség poligon megjelenítése (Bruttó/Nettó) beállítások határozzák meg a helyiség alaprajzi megjelenítését a Referenciavonal eljárással. Csak a Beállítások > Elemattribútumok > Kitöltések párbeszédablakban Fedő kitöltésekként definiált kitöltések választhatók.
A Terv alapján opció a terv origójától indítja a kitöltés mintáját. A Vezérvonal alapján opció aktiválásakor egy vezérvonal jelenik meg az alaprajzon, amelynek mozgatásával a fedőkitöltés irányultsága állítható be.
Az első mező a Helyiség pecsét nevét jeleníti meg, és megadható a pecsét elforgatási szöge. Fontos megjegyezni, hogy a Helyiség pecsétek egyedi beállításai elvesznek, ha megváltoztatja a Helyiség kategóriáját.
A Mért nettó terület a helyiségpoligon határoló falainak belső oldaláig terjedő része. A poligonon belül található falak, oszlopok és függönyfalak levonhatók, ha a Viszony a helyiségekhez paraméterük "Csak a helyiség területét csökkenti" értékű. A Százalékos csökkentés jelölőnégyzet bejelölésével további százalékos csökkentés is alkalmazható.
A Terület csökkentése érték azt a területet jelöli, amelyet a program a Kivonás a helyiségekből beállítás alapján levont.
Padlóburkolat Listázása Archicadben
Gyakori kérdés, hogyan lehet a padlóburkolatok anyagát listázni Archicad-ből. Bár ez a tulajdonság a helyiséglisták része, nem mindig egyszerű a kivitelezése.
A legjobb módszer a helyiségpecsétek tulajdonságaiból kiírni. A Beállítások > Elemattribútumok > Kitöltések párbeszédablakban a Fedő kitöltések kategóriájú kitöltések közül választhatunk.
A konszignációs listák helyiségpecsétekre vonatkozó részében, az Archicad 25-ben (és más verziókban is) a padlóburkolat nem mindig található meg közvetlenül. Mélyebben kell keresni az Archicad beállításaiban.

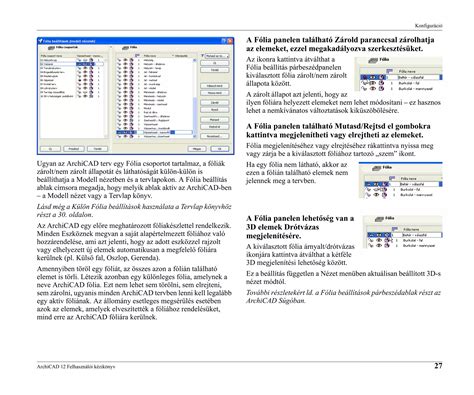

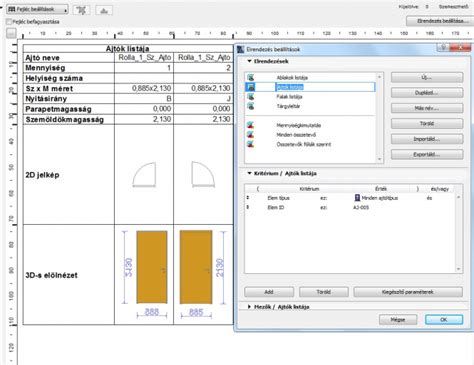

Új lista létrehozásakor vagy meglévőhöz való hozzáadásakor a Mező hozzáadása gombra kell kattintani. A megjelenő ablakban az összes Archicad-ben található elem tulajdonságai közül válogathatunk.
A listák szűrése hasonlóan működik, mint a Könyvtárkezelő. Először a modellben használt elemekre szűrve könnyebben megtalálható a használt helyiségpecsét típusa. A helyiségpecsét általában az Archicad könyvtárából érkezik, kivéve, ha egyedi elemet hoztunk létre.
A felső ablakrészben ki kell választani a modellben használt helyiségpecsétet (pl. Helyiségpecsét 3 vagy Helyiségpecsét 02), majd a bal alsó ablakban a Név oszlopban a "Burkolat típusa" sort kell keresni.
ARCHICAD tutorial - Hogyan találjuk meg a helyiségeket?
Ezzel a módszerrel sikeresen elhelyezhető a padlóburkolat a listákban.
