Az ipari tervezőszoftverek piacán az AutoCAD és az ArchiCAD két meghatározó név, azonban felhasználási területeik és funkcióik jelentősen eltérnek. Az alábbiakban bemutatjuk, mire való a két program, mik az erősségeik, és melyik milyen szakmai igényekre jelent optimális megoldást.
AutoCAD - A sokoldalú tervezőeszköz
Az AutoCAD az Autodesk amerikai szoftvergyártó fejlesztése, az egyik legismertebb CAD (Computer-Aided Design) szoftver a világon. Eredetileg vektorgrafikus rajzoló programként indult, mára már azonban számos iparágban - építészet, gépészet, villamosmérnöki tervezés, térinformatika, ipari design - használják.
Főbb jellemzői:
- 2D és 3D tervezés: Kiemelkedő pontosságú 2D műszaki rajzok és alaprajzok, valamint 3D modellek készítése.
- Sokoldalúság: Nemcsak építészek, hanem mérnökök, ipari tervezők, geodéták és más szakemberek is használják.
- Testreszabhatóság: Számos iparág-specifikus eszközkészlet (pl. AutoCAD Architecture, AutoCAD Mechanical) érhető el, így a szoftver jól igazodik a különböző szakmai igényekhez.
- Fájlformátumok: Az AutoCAD DWG és DXF formátuma ipari szabvánnyá vált, így szinte minden CAD/CAM szoftver képes ezek kezelésére.
- Felhasználói bázis: Világszerte elterjedt, nagy támogatói és oktatási háttérrel rendelkezik.
Felhasználási területe
Az AutoCAD ideális választás, ha precíz 2D rajzokat, műszaki dokumentációkat, gépészeti vagy villamos tervezést, alaprajzokat, részletrajzokat kell készítened. 3D modellezésre is alkalmas, de nem tartalmaz beépített épületinformációs modellezést (BIM).
ArchiCAD - Az építészek BIM eszköze
Az ArchiCAD a magyar Graphisoft szoftvergyártó cég fejlesztése, és kifejezetten építészeti tervezésre, épületinformációs modellezésre (BIM - Building Information Modeling) készült.
Főbb jellemzői:

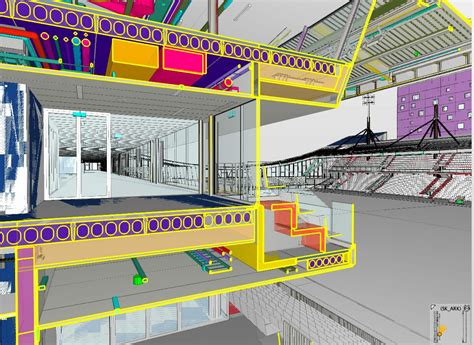

- BIM alapú tervezés: Az ArchiCAD-del nem csupán rajzolni, hanem teljes, 3D épületmodelleket hozhatsz létre, amelyek tartalmazzák az összes szerkezeti, anyag- és mennyiségi adatot.
- 3D vizualizáció: Látványos, valósághű 3D modelleket és prezentációkat készíthetsz, amelyek segítik a tervek bemutatását és a projektmenedzsmentet.
- Automatizált dokumentáció: A tervrajzok, metszetek, homlokzatok, mennyiségi kimutatások automatikusan frissülnek a modellek módosításakor.
- Csapatmunka: Fejlett együttműködési eszközök, valós idejű többfelhasználós szerkesztés nagyobb projekteknél.
- Parametrikus tervezés: Algoritmikus és parametrikus eszközök a komplex formák, szerkezetek gyors és pontos megalkotásához.
Felhasználási területe
Az ArchiCAD a legjobb választás építészeknek, akik teljes épületmodelleket, komplex 3D terveket és BIM-alapú dokumentációt szeretnének készíteni, illetve nagyobb projekteken csapatban dolgoznak.
AutoCAD vs. ArchiCAD
A két szoftver összehasonlításakor fontos figyelembe venni a tanulási görbét, a rugalmasságot és a specifikus funkciókat.
A "tanulási görbe" jelentése
A "tanulási görbe" a táblázatban azt jelenti, hogy mennyi időt és energiát igényel egy adott szoftver használatának elsajátítása, azaz mennyire könnyű vagy nehéz megtanulni, hatékonyan használni az adott programot. Ha egy szoftver "meredek tanulási görbével" rendelkezik, az azt jelenti, hogy kezdetben sok új ismeretet kell gyorsan elsajátítani, és a felhasználónak nehezebb lehet beletanulni. Ha a tanulási görbe "enyhe" vagy "lapos", akkor a program könnyebben megtanulható, és gyorsabban lehet vele eredményeket elérni.
Bár az ArchiCAD esetében a mélyebb funkciók elsajátítása időigényesebb lehet, a program számos olyan eszközt kínál, amelyek hosszú távon jelentősen növelhetik a hatékonyságot. Németh Adrienn építészmérnök és belsőépítész kiemeli, hogy az ArchiCAD olyan eszközöket kínál, mint a Profilkezelő, amellyel 2D-ben megrajzolt formák 3D-ben bármilyen módon kiemelhetők, és utólag is módosíthatók, ami negyedannyi időt vehet igénybe, mint a hagyományos 3D modellezés.
Az ArchiCAD jól használva képes arra, hogy a gondolkodási fázistól és a koncepcióterv megalkotásától a dizájnterven át a 3D-s kivitelezési terven keresztül egészen a költségvetésig végigvigye az egész tervezési folyamatot, méghozzá egyetlen fájlban dolgozva. Ezzel szemben sok kolléga különválasztja a dizájnfájlt és a kivitelezési szakaszban használt műszaki rajzot, akár ArchiCAD-del dolgozva is, ha azt nem ismerik elég mélyrehatóan, esetleg külön kiegészítő programokat is használnak mellette.
Az ArchiCAD Tervopció-készletek funkciója rendkívül hasznos a tervezés gondolkodási fázisában, illetve a koncepcióalkotásnál is. Lehetőséget nyújt arra, hogy egy családi házban például egy helyiségben még nem sikerült megtalálni a végleges verziót, miközben a ház többi részét tovább lehet fejleszteni, egyben látva és kezelve az egész modellt és az összes változatot.
A programot az építészek és a belsőépítészek egyaránt tudják használni, ami értelemszerűen nagy segítség a csapatmunkához. A felhőben tárolt fájlokon ugyanis mindenki valós időben tud egyszerre dolgozni. Ha viszont más tervezőkkel dolgoznak együtt - mondjuk belsőépítészként egy építésszel - ArchiCAD-ben, akkor jellemzően a Modul lehetőséget használják. Például ő belsőépítészként kér az építésztől egy modult, amire kollégája "átadja" neki a ház lezárt tervét. Ebben az ő falait nem tudja módosítani, viszont 3D-ben be tudja hívni az ő tervébe, mintha ő rajzolta volna. Ez azért nagyon jó, mert ha ez levelezgetésen keresztül történne, elsikkadhatnának az információk. Rengeteg hibalehetőség kiszűrhető azzal, ha az építész és a belsőépítész nem különböző szoftverben dolgozik. Számtalan problémát megelőzhet, és a munkát rendkívül hatékonnyá teheti irodánként belül is.
Az említett 4000 lakásos lakóparkprojektjüknél például a modulrendszert arra használták, hogy az alaprajz különböző lakástípusokból összeálló mátrixához kitalálják, hogyan tudják jól egymás mellé helyezni a eltérő méretű egységeket. A különböző lakásmodulokat először elhelyezték, utána a modul alapját képező lakástípusokat egyesével kidolgozták, közben pedig az egészben frissültek a részletek. A 4000 lakás terve egyszerre épült azáltal, hogy elkészítették az egyes egységeket.
Ugyanakkor az AutoCAD rugalmassága és széles körű elterjedtsége is vonzó lehet. Azok, akik gyorsan szeretnének dolgozni kisebb projekteken, például gyorsforgalmú átalakításokon, ahol a tulajdonostól érkező DWG fájlokat kell ellenőrizni és korrigálni, azoknak az AutoCAD lehet a célszerűbb választás. Ebben az esetben az emberek, akik ezekre a projektekre specializálódtak, nem is értik, miért próbálnak más szoftvert használni.
Az Autodesk marketingje gyakran erőteljes, ami nyomást gyakorolhat a cégekre a Revit vagy az ADT/AC Architecture irányába való váltás fontolgatására. Fontos, hogy a vezetőség támogassa az ArchiCAD bevezetését, különösen ott, ahol igény mutatkozik rá. Próbálják ki speciális projektekre, és próbálják meg a legbefolyásosabb személyeket meggyőzni a szoftver előnyeiről.
Az ArchiCAD képzéseken építészek, belsőépítészek, pályakezdők és lakberendezők is részt vehetnek, akik szeretnének hatékonyabban, gyorsabban dolgozni a programmal, vagy kidolgozottabb műszaki terveket szeretnének készíteni. A képzések során végigvesznek rengeteg funkciót, hogy a résztvevők ne csak az alapokat tudják használni, hanem egy szélesebb merítést ismerjenek meg. A kurzus során mindenki felépít egy lakóingatlanhoz kapcsolódó miniprojektet a koncepció megalkotásától kezdve, szemléltetve, hogyan fejlődik egy terv a gondolkodás nulladik pontjától a kiviteli terv elkészültéig.
Az ArchiCAD jól használva képes arra, hogy a gondolkodási fázistól és a koncepcióterv megalkotásától a dizájnterven át a 3D-s kivitelezési terven keresztül egészen a költségvetésig végigvigye az egész tervezési folyamatot, méghozzá egyetlen fájlban dolgozva. A programban ugyanis nagyon hasznos a különböző verziók és az azok közti változtatások követése, ha valamiért vissza kell térni valamiben egy korábbi állapothoz. Ez a funkció nagyban megnövelheti a hatékonyságot, ami végső soron abban segít, hogy a tervező valóban tervezhessen.
Németh Adrienn kiemeli, hogy ezek a programok, eszközök, melyekkel utána például a műszaki terveket elkészítjük, arra jók, hogy azáltal, hogy jól működjenek és felhasználóbarátak, időt spóroljanak meg nekünk. A cikkben is felsorolt példák mutatják, érdemes a szoftverben eljutni a rutinosabb használatig, ahol nem ragadnak le az alapfunkcióknál.
Sok tervezőiroda mindkét programot használja: AutoCAD-del részletrajzokat, technikai terveket készítenek, ArchiCAD-del pedig a teljes építészeti modellt és dokumentációt hozzák létre. Ez a hibrid megközelítés lehetővé teszi a két szoftver erősségeinek kihasználását.
Összefoglalva: az AutoCAD a legsokoldalúbb CAD szoftver, amely szinte minden mérnöki és tervezői területen megállja a helyét, míg az ArchiCAD a modern építészet és BIM alapú tervezést támogatja.
Revit vs Archicad vs Vectorworks (2025): Best BIM Tool for Architects & Engineers?
Fontos megjegyezni, hogy a szoftverek bevezetése és használata jelentős kihívásokkal járhat. A vezetőség támogatása, a munkatársak képzése és a belső folyamatok optimalizálása elengedhetetlen a sikeres integrációhoz. Azonban a megfelelő szoftver kiválasztása és hatékony használata jelentősen növelheti a tervezőiroda termelékenységét és versenyképességét.
| Jellemző | AutoCAD | ArchiCAD |
|---|---|---|
| Fő profil | Általános CAD, 2D és 3D tervezés | BIM (Épületinformációs Modellezés), építészeti tervezés |
| Fő erősség | Sokoldalúság, precíz 2D rajzolás, széles körű iparági alkalmazás | Integrált BIM munkafolyamat, 3D modellezés, automatizált dokumentáció, csapatmunka |
| Tanulási görbe | Közepes | Közepestől meredekig (mélyebb funkciók) |
| Csapatmunka | Korlátozottabb beépített funkciók | Erőteljes, valós idejű együttműködés |
| Automatizált dokumentáció | Korlátozott | Erőteljes (metszetek, homlokzatok, mennyiségek frissülnek a modellel) |
| Ár | Változó, előfizetéses | Változó, előfizetéses |
