Az Archicad egy sokoldalú építészeti tervezőszoftver, amely számos funkciót kínál a vizualizáció és a tervezés megkönnyítésére. Az egyik ilyen fontos funkció a metszet és homlokzat árnyékolásának beállítása, amely hozzájárul a valósághűbb és informatívabb megjelenítéshez.

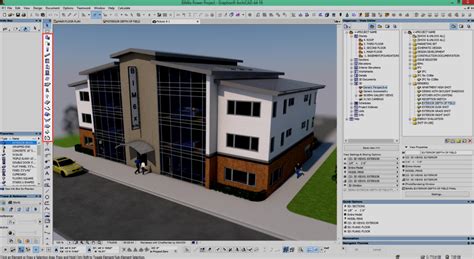

3D Stílusok és Motorok
A 3D stílus egy beállításkészlet, amely meghatározza a modell megjelenését a 3D ablakban. Ezek a beállítások magukban foglalják a 3D motort, az árnyékoltságot és a hátteret. A 3D stílus mentésekor a Nézet beállításai is mentődnek.
Az Archicad két fő 3D motort kínál:
- OpenGL: Ez az alapértelmezett motor, és ajánlott, ha a videokártya támogatja az OpenGL-t. Gyors és gördülékeny navigációra optimalizálták, így élő bemutató esetén hasznos eszköz. Képes megjeleníteni a textúraképeket és kitűnően működik nagy teljesítményű videokártyákkal. Bizonyos hatások, például a vektoros 3D kitöltés nem érhető el OpenGL használatakor.
- Vektoros 3D motor: Ez a motor nem valósághű 3D nézetet hoz létre, amely nem tartalmaz textúraképeket. Megjeleníti a vektoros mintákat, és tetszőleges méretarányban nyomtatható. A 3D ablak tartalma menthető vektoros 2D rajzként. Drótvázas módban a tervben lévő összes él és vonal látható. Takart vonalas módban (amely csak a Vektoros motor esetén elérhető) a program nem jeleníti meg a tömör tárgyak által eltakart vonalakat. Ez a mód a legjobb a gyors ábrázoláshoz, ha nincs szüksége színezett képre.
Árnyékolás és Áttetszőség Beállításai
Az árnyékolás funkció bekapcsolásához jelölje be a megfelelő négyzetet. Az árnyékok nem rendelkeznek kontúrral, de megjelenésük testre szabható. Választhat kitöltést és kitöltési tollat az árnyékhoz.
Az átlátszóság beállításai lehetővé teszik az átlátszó felületek (pl. üveg) megjelenítését a színezett ábrázolásban. Ha ezt a lehetőséget választja, akkor a nem metszett kitöltések az elem saját felület színeivel jelennek majd meg, ahogyan az az Építőanyag beállításokban meghatározásra került.
A "Monokróm modell" opció bejelölésével egyforma színeket adhat meg az összes felület és kontúr számára. Ha ezt a lehetőséget választja, láthatóvá teheti a modellelemek körvonalát a színezett képeken.
Metszet és Homlokzat Specifikus Beállítások
A metszet és homlokzat ablakok specifikus beállításokat kínálnak az árnyékolás és a megjelenítés testreszabására.
Nap Árnyéka
A "Nap árnyéka" funkció bejelölésével aktiválhatja a nap árnyékát. Ha ez a lehetőség be van jelölve, az "Árnyék poligonok" vezérlő is elérhetővé válik, amely lehetővé teszi az árnyékpoligonok szabad beállítását.
Az azimut értéke egy fokokban megadott szögérték, amely a nap helyzetét határozza meg a metszetvonalhoz képest. Az a vonal, amely jobb oldalról zár be szöget a metszet-/homlokzatvonallal, jelenti a nulla fokot.
Alaprajzok bemutatása Archicad-ben
Metszet és Nem Metszett Elemek Megjelenítése
A "Metszett elemek egységes tolla" opció bejelölésével ugyanazokat a tollakat használhatja az összes metszett elemhez. A "Nem metszett kontúrok egységes tolla" opció bejelölésével megjelenítheti a kitöltések kontúrjait a nem metszett felületeken.
A "Kitöltések alkalmazása" lehetővé teszi a metszet/homlokzat ablakban ezen felületek gyors kiválasztását. Azonban nagyobb modellek esetén a "Nem metszett felületek kitöltése" opció használata az újraépítés idejét megnövelheti.
Nézet Tartomány Beállításai
A vízszintes tartomány megadása meghatározza a modell mélységét, ami a Metszet/Homlokzat ablakban is megjelenik. A "Lehatárolt" opció lehetővé teszi, hogy csak a megadott függőleges tartományban lévő elemek látszódjanak.
A "Nulla mélység" opció csak a Metszetvonallal éppen elmetszett elemeket jeleníti meg. A "Lehatárolt" beállítás egy meghatározott függőleges tartományra korlátozódik, ahol megadhatja az alsó és felső határ magasságát.

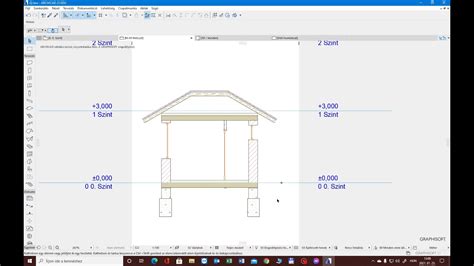

Hálóelemek és Méretezés
Az "Hálóelemek megjelenítése szint szerint" funkció lehetővé teszi a hálóelemek szűkítését szintenként. A "Méretvonalak" opció elhelyezhet méretezést minden hálóvonal között, míg a "Teljes méret" opció méretvonalat helyez el a metszet/homlokzat bal és jobb oldali legszélső hálóvonala között.
Alapértelmezetten a metszeten/homlokzaton csak azok a Hálóelemek jelennek meg, amelyek merőlegesek a metszet/homlokzat vonalra és a metszet/homlokzat mélységén belül vannak elhelyezve. A "Nem merőleges hálóelemek megjelenítése" négyzet bejelölésével megjelenítheti azokat a hálóelemeket is, amelyek nem merőlegesek a metszet-/homlokzatvonalra, de az Alaprajzon elmetszik azt.
A metszet és homlokzati paraméterek legördülő menük segítségével testreszabhatók, beleértve az új vetítés létrehozását és a jelölő hivatkozás tartalmát.
