Színezett berendezési alaprajz készítése Archicadben

Az Archicadben a színezett berendezési alaprajzok készítése egy összetett, de rendkívül hasznos folyamat, amely lehetővé teszi a tervek vizuális megjelenítésének javítását és a részletek pontosabb bemutatását. A szoftver számos funkciót kínál ennek elérésére, beleértve a rajzok elhelyezését, méretezését, testreszabását és a megjelenítési beállítások kezelését.

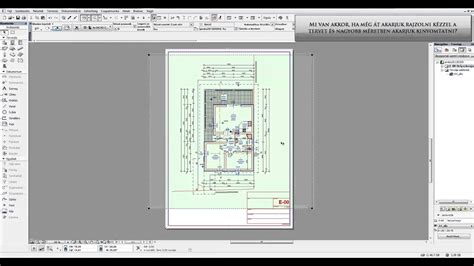

Rajzok elhelyezése és kezelése a Tervlapon

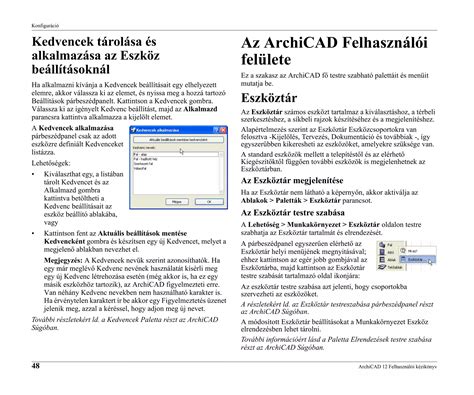

Az Archicadben a rajzok elhelyezésekor számos beállítás érhető el, amelyek befolyásolják a rajz megjelenését és viselkedését a tervlapon. Ezek az általános beállítások az eszköztárban találhatók, és számos opciót kínálnak a felhasználóknak.

Rajz azonosítása és forrása

A rajzokat többféleképpen azonosíthatjuk és kezelhetjük a tervlapon:

• Tervlaponként: A rajz azonosítója a tervlap beállításaitól függ, amelyen elhelyezésre kerül.
• Forrásfájl szerint: Ez egy csak olvasható mező, amely megmutatja a rajz eredeti forrását.
• Oldalszám: Ez az opció akkor jelenik meg, ha a rajz forrása többoldalas dokumentum, például egy PDF fájl.

Automatikus és Kézi frissítés

A rajzok frissítési módja is meghatározható:

• Automatikus: A rajz automatikusan frissül, amint a tervlap aktiválódik. Ez biztosítja, hogy mindig a legfrissebb információk jelenjenek meg.
• Kézi: A rajz abban az állapotban marad meg, ahogy eredetileg a tervlapra lett helyezve. Ez akkor lehet hasznos, ha bizonyos verziókat szeretnénk megőrizni.

Méretezés és Arányok

A szélesség, magasság, nagyítás és rajzlépték mezők szorosan összefüggnek egymással. Bármelyik mezőben végrehajtott változtatás automatikusan módosítja a másik három értékét, megőrizve a rajz eredeti arányait. A lépték megváltoztatható előre definiált értékek kiválasztásával a "Rajzlépték" felugró ablakból, vagy egyedi lépték megadásával.

Megjegyzés: A Modellnézetben elhelyezett rajzok, valamint az elhelyezett rajzok és PDF-dokumentumok esetében a lépték mező nem jelenik meg. A testre szabott rajzlépték elkülönül az eredeti léptéktől.

Lépték hozzáadása Automatikus Szövegekhez és Tartalomjegyzékekhez

A "Rajzlépték" hozzáadható az automatikus szövegekhez, mint például a tartalomjegyzék vagy a tervlap címe. Azonban fontos megjegyezni, hogy bizonyos esetekben, például PDF fájlok esetén, a megjelenített lépték félrevezető lehet, mivel az Archicad nem ismeri fel a PDF tartalmát. Ilyenkor érdemes lehet elkerülni a rajzlépték megjelenítését.

Rajz Horgonypont és Tollkészletek

A horgonypont határozza meg azt a pontot, amelynél a rajzot a tervlapra helyezzük. Alapértelmezetten a rajz a kiválasztott tollkészlet színeit használja. A "Rajz saját fóliái" opció lehetővé teszi a rajz beágyazott fóliáinak kezelését. A helyi menüből elérhető "Beágyazott fólia elrejtése" parancs segítségével finomhangolhatók a fóliák.

Rajz Megjelenítési Formátumai és Körülvágása

A tervlapon a rajz megjelenítésének formátuma többféleképpen is beállítható:

• Gyors előnézet: Megjelenik a "Gyors előnézet" felirat.
• Nincs előnézet: A rajz helyén csak a keret és egy "Nincs előnézet" felirat látható.

A rajz kerete tetszőleges alakra formázható a szokásos szerkesztő parancsok segítségével. Az "Alapértelmezés szerint a Rajz körülvágása a kerettel" opció bejelölésével a keret átméretezésekor a rajz is arányosan levágásra kerül.

Rajz Felosztása és Nyomtatható Keret

A "Rajz felosztása több tervlap között" funkció akkor aktív, ha a rajz Séma vagy Index nézetből lett létrehozva. Ezzel a funkcióval egy nagyobb rajz könnyedén elosztható több tervlapra. A "Nyomtatható keret hozzáadása" négyzet bejelölésével a rajz köré egy nyomtatható keret helyezhető el.

Cím Előnézeti Terület és Visszahivatkozás

A jobb oldalon található ablak szimbolikus előnézeti képet jelenít meg a címről, kétféle formátumban. A "Visszahivatkozás" gombra kattintva beléphetünk a Visszahivatkozás párbeszédablakba, amely további lehetőségeket kínál a rajzok és azok forrásainak kezelésére.

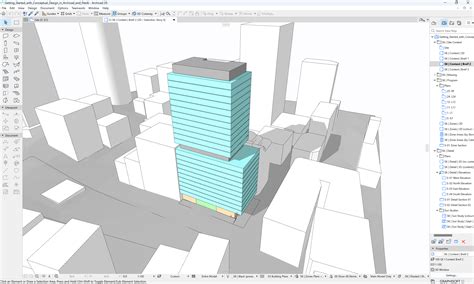

Renderelés és Vizualizáció Archicadben

Az Archicad integrált renderelő motorokkal és külső renderelő programokkal is együttműködik a lenyűgöző vizuális megjelenítés érdekében.

Cineware és Artlantis

• Cineware: A beépített Cineware motor előre beállított jeleneteket és felhasználóbarát alapbeállításokat kínál. Az eszköz optimálisan használható a több száz előre definiált felülettel és a Fényforrás tárgyakkal. A Részletes beállítások menü is elérhető.
• Artlantis: Ez egy renderelő program, amelyet az Abvent SA fejlesztett ki. Képes az Archicad-ből közvetlenül exportált állóképeket és animációkat beolvasni.

A látványtervezési technikákhoz kapcsolódó gyakran használt parancsok megtalálhatók az előre meghatározott 3D Vizualizációs eszközsorban, amely az Ablak > Eszközsorok > 3D látvány menüpontban érhető el.

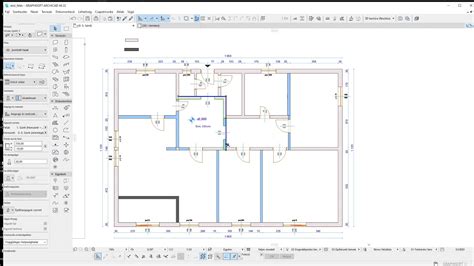

Felmérési és Bontási Terv Állapotok

Az Archicad lehetővé teszi különböző tervállapotok vizuális megkülönböztetését:

• Felmérési terv: Ebben a módban az "Új" elemek rejtve vannak. A többi elem ("Meglévő" vagy "Bontandó") saját beállításaival jelenik meg.
• Bontási terv: A "Bontandó" állapotú elemek Felülírás módban jelennek meg, így azonnal látható, mi bontandó és mi marad meg.
• Bontás utáni terv: Hasonló a Bontási tervhez, de a "Bontandó" elemek nem szerepelnek benne.
• Tervezett állapot: Ez a szűrő a terv végleges állapotát jeleníti meg, ahol az új és meglévő elemek az alapértelmezett megjelenítési módjukkal láthatók.
