Az ARCHICAD egy hatékony építészeti tervezőszoftver, amely számos eszközt kínál a pontos méretezéshez. A méretvonalak elhelyezése és testreszabása kulcsfontosságú a részletes és érthető tervek elkészítéséhez.

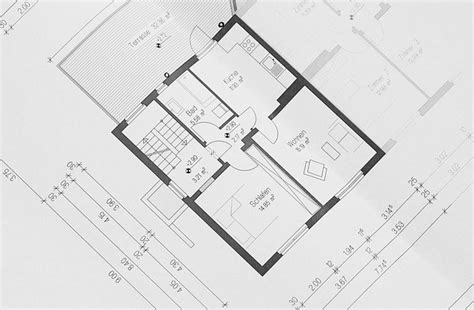

A méretvonalak típusai és beállításai
Az ARCHICADban többféle méretvonal-típus létezik, amelyek közül választhatunk a tervezési igényeknek megfelelően. A méretvonalak beállításai lehetővé teszik a jelölések, a szövegek és a segédvonalak testreszabását.
Kumulatív mód
A kumulatív módban az első referenciapontot tekintjük zéró pontnak a méretláncban. Ez a funkció ideális ismétlődő méretek megadására, ahol egy közös kiindulópontot használunk.
Jelölések és segédvonalak
Az előugró ablakban kiválaszthatja a méretvonalhoz tartozó jel típusát. Kattintson az egyik ikonra a méretsegédvonal formátumának kiválasztásához. Ezeknél az opcióknál adhatók meg a méretsegédvonal beállításai, attól függően, hogy milyen méretsegédvonal-típust választott a fenti „Típus” panelen.
Szövegbeállítások
Jelölje be ezt a négyzetet a méret szövegének vízszintes megjelenítéséhez. Ezt a négyzetet bejelölve háttérszínt állíthat be a méretezési szövegdoboz számára és aktiválhatja a jobb oldali tollszín kiválasztót: nyissa meg a menüt és válassza ki a megfelelő színt. A kitöltés háttérszínének 0 (Átlátszó) és -1 (Ablak háttér) is megadható. Jelölje be a négyzetet, ha a méretezési szövegmező keretét láthatóvá szeretné tenni.
Mutató beállításai
Kattintson a Mutató gombra (nem az Alapértelmezett beállításoknál, hanem a kiválasztott Méretnél található). Adja meg a Mutató kezdőszöge értéket a 0-90 tartományban (az alapértelmezett érték 90 fok). A szög a méretvonaltól van mérve. Megjegyzés: A Szög zárolása vezérlő korlátozza az elvégezhető grafikus szerkesztési lépések körét.
Nyílásmagasság megjelenítése
Jelölje be ezt a négyzetet, ha szeretné, hogy a méretezési jel a szélesség mellett megjelenítse a nyílás magassági értékét is. Szélességméretezés alapján: Ha a méretezett szélesség tartalmaz túlméretet, a magasságot annak túlméretével mutassa.
Manuális méretezés
A kézi eljárásnál a méret elhelyezése előtt kattintson az egyes rétegek végpontjaira. Ez a módszer nagyobb kontrollt biztosít a méretvonal elhelyezésében.
A méretszöveg elhelyezése
Az ARCHICAD két fő eljárást kínál a méretszövegek elhelyezésére:
- Klasszikus: Az ARCHICAD korábbi verzióiban használt algoritmus. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha nincs elegendő hely, az olvashatóság érdekében a méretszövegek oldalra tolódnak. Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen felfelé tolódnak, soronként.
- Flexibilis (alapértelmezett beállítás): Ez az eljárás kifinomultabb a klasszikus opciónál: automatikus igazítás történik akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll. A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el. Ha túl szűk a hely, a méretszövegek oldalra tolódnak. Minden méretszöveg a mért szakasznak pontosan a közepén helyezkedik el. Engedélyezheti a jelekkel való átfedést, így a szövegek és a méretezési jelölők átfedhetik egymást.
Archicad oktatóanyag: Méretezés
A méretvonalak precíz használata elengedhetetlen a professzionális építészeti tervek elkészítéséhez. Az ARCHICAD által kínált rugalmas beállítások és automatizált funkciók segítenek a tervezőknek a munkafolyamat optimalizálásában.
