Archicad textúra letöltése és alkalmazása

Az Archicad egy erőteljes tervezőszoftver, amely lehetővé teszi a felhasználók számára, hogy valósághű 3D modelleket hozzanak létre építészeti projektekhez. A modellek vizuális megjelenésének javítása érdekében a textúrák elengedhetetlenek. Ezekkel valósághűbbé tehető a felület, így például imitálható a fa erezete.

A textúrák többféle forrásból származhatnak. Készíthető manuálisan képfájl vagy használható fénykép (pl. valódi piszok, korom vagy strukturált felületek, mint fal vagy padló). Több vállalat specializálódott az ilyen, 3D-ben használható textúrák készítésére. Sok esetben saját digitális fényképezőgépet is használhat hasonló képek készítéséhez.

Az anyagok (shaderek) egyszerű eljárások, matematikai számítások egy minta vagy hatás meghatározására, mint amilyen például a tárgyba belépő és ott szóródó fény. Az anyagok színgradiensek készítéséhez, illetve betöltött kép színjavításához is használhatók. Az anyagok használatának előnye, hogy nem kell figyelembe venni a bitkép felbontását (pixelben kifejezve). A shaderrel létrehozott minta felnagyítva is jó minőségű, azaz - a bitképekkel ellentétben - soha nem pixeles vagy homályos.

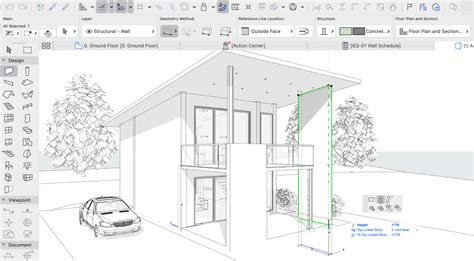

Textúrák alkalmazása az Archicadben

Az Archicadben többféle módon alkalmazhatunk textúrákat. Az egyik módszer a következő:

1. Kattintson a Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése > Origó parancsra. Az összes elem felületére ugyanaz a textúra origó vonatkozik.
2. Kattintson a kijelölt elem egy felületére. Mindenképpen Felületet kell kijelölnie.
3. A megnyíló párbeszédablakban választhat a textúra szögének grafikus vagy számszerű megadása között.
4. Ha a szög grafikus megadását választotta, akkor húzza meg a kívánt vektort a textúra irányához.

A Textúra alapbeállításaihoz való visszatéréshez jelölje ki az elemet, nyissa meg beállító párbeszédablakát, és válassza a Modell panelt. Az Egyedi textúra tájékoztató szöveg aktívvá válik.

Több elem kijelölésével a Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése almenüben a Visszaállítás parancsot is kiválaszthatja.

Textúra beállítások és opciók

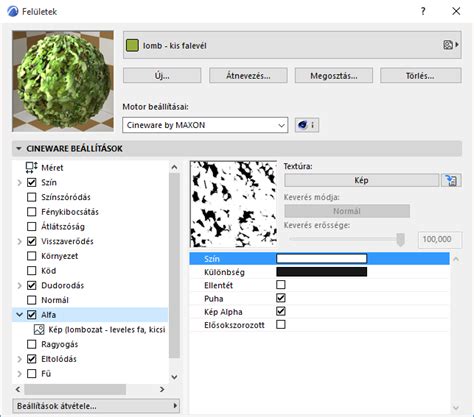

A legtöbb felületi csatorna esetén betölthető egy textúra. A 32 bites színes képek esetében az RGB színkomponensek (vörös-zöld-kék) mellett rendelkezésre áll az Alfa csatorna, amely egyes képszerkesztő programokban (mint pl. az Adobe Photoshop) szerkeszthető. Ha az alfa érték színe fehér, a textúra színe látszik, ha fekete, a felület eredeti színe lesz látható az adott felület adott képpontján.

Az Alfa csatorna további információkat is hordozhat:

• Azt mutatja, hogy a tükröződés-hatás milyen mértékben érvényesüljön. Ha az alfa érték fehér, a tükröződés hatása teljes az adott képponton. Ha az alfa érték fekete, a tükröződés hatása egyáltalán nem érinti az adott képpontot.
• Az adott képponthoz tartozó tárgyfelület állását adja meg, lehetővé téve kidomborodó hatás elérését a felületen. Ha az érték fehér, a textúra színe látható; ha fekete, a textúra teljesen átlátszó az adott képpontnál.

Jelölje be a Véletlen kezdőpont négyzetet a textúra kezdőpontjának véletlenszerű elhelyezéséhez. Ennek akkor lesz jó eredménye, ha szakadásmentes burkolásra előkészített textúrákat használ.

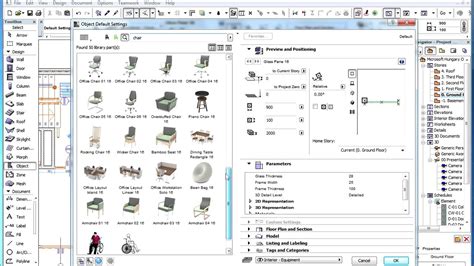

Archicad felületkatalógus és BIM Components

Az Archicad beépített felületkatalógust kínál, amelyet a BIM Components portálon keresztül is lehet bővíteni. Ezzel a két opcióval használható az Archicad könyvtárba integrált felületkatalógus.

A keresés a következőképpen végezhető el:

• Keresés a BIM Components portálon. A keresési eredmények a párbeszédablakban láthatók. Ha mindkét helyen folytat keresést, akkor az aktív könyvtárakban talált felületek láthatók elöl. A BIM Components találatait lásd lejjebb. A párbeszédablak maximum 50 találatot jelenít meg.
• Néhány BIM Components alapú találat kulccsal van jelölve. Az ilyen típusú elemek kizárólag kiemelt szerződéssel rendelkező felhasználók számára elérhetők.

Az aktív ARCHICAD szoftverkarbantartási szerződéssel (SSA) rendelkező ARCHICAD felhasználók további felületekhez férhetnek hozzá, amelyek egy kattintással letölthetők a folyamatban lévő tervekhez. Ez a prémium felületkatalógus az SSA szerződést kötött felhasználók számára elérhető, közvetlenül az „Új felület hozzáadása” párbeszédablakból: ehhez kattintson a További felületkatalógus előfizetéses felhasználók számára parancsra a párbeszédpanel alján lévő előugró gomb segítségével.

Megjegyzés: A CineRender beállítások kiegészítő parancsaival C4D felületek tölthetők be, és a CineRender beállítások az egyéb motorok beállításaihoz igazíthatók. A felület megosztásakor az ARCHICAD egy .gsm fájlt hoz létre, melyet elküld a BIM Components részére. A felületi .gsm a hagyományos (tárgy) .gsm fájl egy speciális altípusa. A felületek a könyvtárba mentett textúra fájlokra vonatkozó hivatkozásokat tartalmaznak. A könyvtárban csak a nevük jelenik meg (még a fájlkiterjesztés alapján sem szűrhetők). Ha egy képet több csatorna is használ, az utótagok halmozódnak (pl. Ez az opció az aktuális felületnek csak a beállításait cseréli a katalógusból kiválasztott felület beállításaira.
