Archicad és DWG fájlok kezelése építészmérnöki munkában

Az építészmérnöki munka során elengedhetetlen a hatékony szoftverhasználat, különösen a tervezőprogramok és a fájlformátumok közötti kompatibilitás. Az Archicad egy népszerű építészeti tervezőszoftver, amely képes DXF és DWG formátumokban elmenteni vagy publikálni tervnézeteket és tervlapokat. Ezek a formátumok széles körben elfogadottak az iparágban, és lehetővé teszik az együttműködést más tervezőkkel és mérnökökkel, akik esetleg más szoftvereket használnak.

Archicad és DWG exportálásának részletei

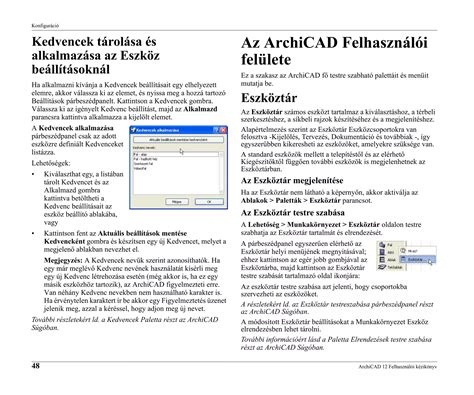

Az Archicad lehetővé teszi a tervnézet vagy tervlap DWG formátumban történő mentését. Ha csak egy adott részletet szeretne elmenteni a nézetből, akkor a "Kijelölő eszköz" segítségével korlátozhatja a projektet a kívánt területre. Amikor a "Mentés" párbeszédpanel megjelenik, ki kell választania a kívánt formátumot (DXF vagy DWG) és meg kell adnia a fájl nevét. A "Fordító" mezőben találja az alapértelmezett fordítókat, amelyeket általában az "úgy, ahogy van" kimenethez használnak. Ha nem biztos abban, melyik fordítót használja, kattintson a "Beállítások" gombra a DXF-DWG átalakítás beállításai párbeszédpanel megnyitásához.

Fontos megjegyezni, hogy az Archicad és az AutoCAD méretezései eltérő ábrázolási szempontok szerint kerülnek beállításra, így a méretezések gyakran másképpen jelenhetnek meg a két program között. Ezért javasolt a beállítások ellenőrzése és szükség esetén módosítása az optimális átvitel érdekében.

Összetett elemek konvertálása DWG formátumba

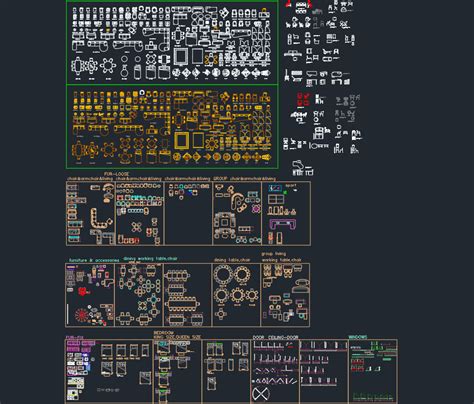

Az Archicad számos építészeti elemet képes DWG formátumra konvertálni, amelyek több AutoCAD rajzi elemből állnak:

• Falak: A falak WALL_<n> nevű blokkokká alakulnak, ahol az "n" a fal elem mutatószáma. Ezek a blokkok tartalmazzák a látható kontúrvonalakat, kitöltéseket, valamint ablakokra, ajtókra és címkékre vonatkozó blokkhivatkozásokat.
• Oszlopok: Az oszlopok COLUMN_<n> (OSZLOP_<n>) nevű blokkokká konvertálódnak, ahol az "n" az oszlop elem mutatószáma.
• Födémek: A födémek SLAB_<n> (FÖDÉM_<n>) nevű blokkokká alakulnak, ahol az "n" a födém mutatószáma.
• Tető: A tetők ROOF_<n> (TETŐ_<n>) nevű blokkokká konvertálódnak, ahol az "n" a tető mutatószáma.
• Gerendák: A gerendák BEAM_<n> (GERENDA_<n>) nevű blokkokká alakulnak, ahol az "n" a gerenda mutatószáma.
• Felülethálók: A felülethálók MESH_<n> (FELÜLETHÁLÓ_<n>) nevű blokkokká konvertálódnak, ahol az "n" a felületháló mutatószáma.
• Helyiségek: A helyiségek ZONE_<n> (HELYISÉG_<n>) nevű blokkokká alakulnak, ahol az "n" a helyiség mutatószáma. Mivel az alapértelmezett helyiségkitöltések színei világos pasztellszínek, és az AutoCAD színkészlete nem tartalmazza ezek megfelelőit, a színek RGB színkódjai a világosszürke különböző árnyalataihoz igazítódnak.

Ablakok, ajtók, tárgyak és fényforrások esetén, ha a könyvtári elemnek nincs 2D leírása, legfeljebb 8 nézete lehet. Ez függ az "Egységes tollbeállításoktól", a "Jel vonaltípusoktól" és a lehetséges tükrözött állapottól. Tehát ilyen könyvtári elemekről legfeljebb 8 blokkot exportálhatunk.

Betűtípusok és alakzatok kezelése DWG exportáláskor

A DXF-DWG kiegészítő alapértelmezetten feltételezi, hogy az AutoCAD betűtípusok, beleértve az SHX betűket is, elérhetők. Ha ezek a betűk nem állnak rendelkezésre, problémák adódhatnak a szövegformázásnál, például nem megfelelő sortörések jelenhetnek meg. Javasolt az AutoCAD csomag tartalmát képező SHX betűfájlok beszerzése egy AutoCAD felhasználótól, és azok tárolása egy külön mappában. Amikor a kiegészítő SHX betűt kér, ebből a gyűjteményből választhatja ki a megfelelőt. Ha a kért betűt nem találja, másikat is választhat.

Ami a TrueType betűket illeti, azokat az Archicad mind Windows, mind Mac rendszereken problémamentesen használhatja. Azonban fontos megjegyezni, hogy az AutoCAD az SHX fájlokat nemcsak betűkként, hanem más célokra is használja. Az összetett vonaltípusok alakzatokat illesztenek a mintáikba, amelyeket egyszerű szimbólumokként lehet a rajzokhoz rendelni. Problémákat okozhat, ha ilyen típusú SHX fájlt választ ki betű helyett. Ezért, ha a kiegészítő az SHX fájl helyzetének meghatározását kéri, használja a "Hagyd ki" parancsot, ha nem biztos abban, hogy a talált SHX fájl megfelelő típusú.

Ha DWG formátumban ment egy Archicad fájlt, az csak azokat az Archicad tulajdonságokat fogja tartalmazni, amelyek a tervben ténylegesen fel lettek használva.

Hardverigények építészeti tervezőszoftverekhez

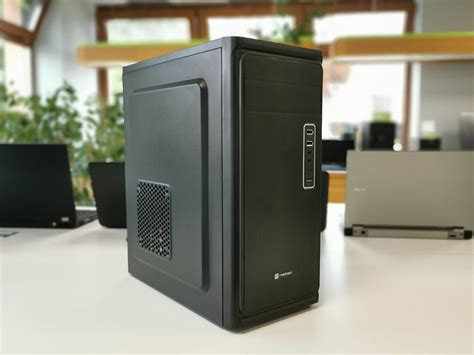

A testvére építészmérnök, aki a számítógépén szeretne gyorsabban dolgozni, és az Archicad, a 3D DWG és egyéb építészeti szoftverek legújabb verzióit használja. A jelenlegi gépe egy Intel Core i5-750 processzorral, 16GB DDR3 RAM-mal, és egy Sapphire HD5750 512MB GDDR5 videokártyával van felszerelve. Egy javaslat szerint érdemes lehet az alaplapot, a processzort és a videokártyát lecserélni.

A javasolt konfiguráció egy i5 4590 processzor, egy H97-es alaplap és egy GTX 750/750Ti/760Ti videokártya. Fontos megjegyezni, hogy az Archicad és a 3D modellezés általában profitál a CUDA magokkal rendelkező GPU-k használatából, mivel ezek felgyorsíthatják a renderelési és számítási folyamatokat.
