Az Archicad a magyar Graphisoft által fejlesztett, világszerte elismert építészeti tervezőszoftver, amely forradalmasította az építészeti tervezés folyamatát. A 3D modellezést és a BIM (Building Information Modeling) technológiát ötvözve, az Archicad lehetővé teszi a tervezők számára, hogy részletes, adatgazdag épületmodelleket hozzanak létre. Ezek a modellek nem csupán vizuális megjelenítést nyújtanak, hanem tartalmazzák az összes szükséges műszaki információt az építéshez és üzemeltetéshez, így automatikusan generálhatók belőlük a tervlapok, metszetek és homlokzatok. Az Archicad 19 kiemelkedik sebességével és hatékonyságával, jelentősen csökkentve a 3D nézetek és dokumentációk megnyitásához szükséges időt, köszönhetően a háttérfeldolgozásnak és az optimalizált OpenGL motornak.
A szoftver egyik alapvető eleme a "Helyiség" eszköz, amely lehetővé teszi a térbeli egységek, mint például szobák, termek vagy épületszárnyak definiálását. Ezek a helyiségek nem csupán a terv vizuális elemei, hanem a 3D-s modellezéshez és az energetikai elemzésekhez is alapul szolgálnak.
Helyiségek beállítása és testreszabása
A Helyiség beállításokban testre lehet szabni a helyiség paramétereit, úgymint a nevét, a kategóriáját, a magasságát és a helyiségpecsét tartalmát. A helyiségek alja, a többi építészeti elemhez hasonlóan, a helyiség honszintjéhez van kapcsolva. Felső kapcsolat létrehozható a helyiség és a tervben szereplő bármelyik, a helyiségnél magasabban lévő szint között. Szükség szerint állítsa be a felső kapcsolattól vagy a honszinttől számított eltolásokat; ez módosítja a helyiség magasságát.
A Helyiség magassága a hivatkozási szinttől számítva kerül meghatározásra (alapértelmezés szerint a Terv 0,00 szint). Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték. A Padlószerkezet vastagságát opcionálisan megadhatja (pozitív vagy negatív), ami a helyiség alját eltolja. Beállíthat egy eltolási értéket a helyiség alja és honszintje között, ami a helyiség magasságát is módosítja. A helyiség alja fizikailag kapcsolódik honszintjéhez.
Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt helyiségek magassága automatikusan követi a módosítást. Beállíthat egy eltolási értéket a helyiség teteje és a felső kapcsolódó szint között, ami szintén módosítja a helyiség magasságát.
Automatikus és manuális helyiségképzés
A legtöbb helyiséget falak határolják, melyeken áttörésként csak ajtók és ablakok találhatók. Ennek megfelelően a helyiség készítésének legkönnyebb módja az automatikus eljárás: Belső él vagy Referenciavonal.
Automatikus felismerési módok:
- Belső él: A program automatikusan felismeri a falak belső éleit, és ezek alapján hozza létre a helyiség határait.
- Referenciavonal: A helyiség területe a fal referenciavonalaiig tart.
Ha a helyiségpecsétet az automatikus felismerési módszerek egyikének alkalmazásával helyezi el, egy kereszt jelenik meg a helyiségnek azon a pontján, ahol először kattintott le a helyiség területének meghatározásához. Kattintson a megjelenő Kalapács kurzorral a helyiségpecsét helyének meghatározására.
Megjegyzés: Az oszlopok nem használhatók a helyiség határvonalaként. Ha a helyiségben olyan nyílások vannak, amelyek nem ajtók és ablakok, az ARCHICAD folytatni fogja a határok keresését a helyiségként definiálni kívánt téregységen kívül. Ha a kívánt helyiséghatár különálló formákat vagy falakat is magába foglal, figyelmeztető üzenet jelenhet meg a helyiségpecsét lehelyezésekor. Ebben az esetben a határelemekhez közelebb kell kattintania a kurzorral.
A Referenciavonal eljárással készített helyiség alaprajzi megjelenítésének beállításához használhatja a Helyiségbeállításoknál elérhető “Bruttó” vagy “Nettó” lehetőséget. A Mért nettó terület a helyiségpoligon határoló falaknak belső oldaláig terjedő része. Vonja le a poligonon belül található falakat, oszlopokat és/vagy függönyfalakat, amennyiben azok esetében a Viszony a helyiségekhez paraméter beállítása „Csak a helyiség területét csökkenti”.
A "Mozgó palettával" az eredeti Helyiség területének módosítása nélkül tolhatja el a kijelölt élt.
Helyiségpecsétek és megjelenítés

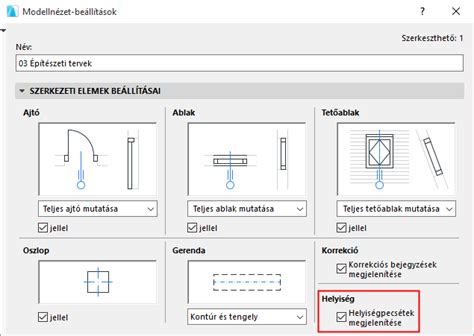

Alapértelmezés szerint a helyiségcímkék automatikusan létrejönnek, amikor kattintunk a helyiség elhelyezéséhez: a Címke elhelyezése kapcsoló aktív a helyiség infótábláján. Az első mező jeleníti meg a Helyiség pecsét nevét. Adja meg a Helyiség pecsét elforgatási szögét.

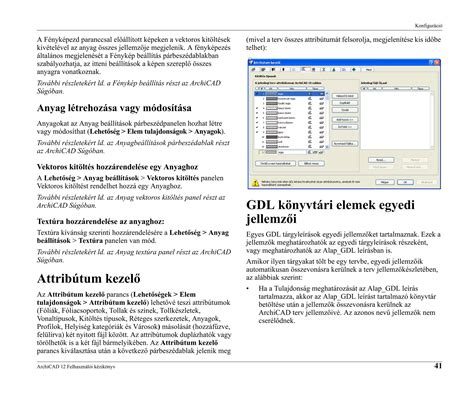

A Helyiség poligon megjelenítése (Bruttó/Nettó) beállításokkal adható meg a Referenciavonal eljárással készített helyiség alaprajzi megjelenítése. Fontos, hogy csak a Beállítások > Elemattribútumok > Kitöltések párbeszédablakban Fedő kitöltésekként definiált Kitöltések választhatók itt.
A Százalékos csökkentés jelölőnégyzetre kattintva tetszőleges százalékos értékkel tovább csökkentheti a Csökkentett területet. A Terület csökkentése érték az a terület, amelyet a program a kitöltésre vonatkozó Kivonás a helyiségekből beállítás alapján levont. Az Előnézet rész mind a négy oldalon elérhető, és segítségével megtekinthető a módosított beállítások hatása.
ARCHICAD 19 Újdonságai és Előnyei
Az ARCHICAD 19 jelentős sebességnövekedést kínál a BIM-alapú 3D nézetek megnyitásához, ami a használt számítógépektől és a tervek komplexitásától függően akár 70%-kal is csökkentheti a várakozási időt. Az összes modell-alapú metszet, homlokzat vagy bármely térhatású dokumentáció megnyitásához szükséges idő is a felére csökken.
Háttérfeldolgozás: Az ARCHICAD 19 kihasználja a számítógép teljes szabad processzor kapacitását, előkészítve a következő lépéseket a háttérben. Ez a "helyzetértékelés" nagyban javítja az alkalmazás reakcióképességét.
Gyorsabb 3D navigáció: Az optimalizált OpenGL motor révén a 3D-s navigáció gördülékenyebb, gyorsabb és akadozás-mentes még a rendkívül nagy modelleknél is.
Pontfelhők megjelenítése: Az ARCHICAD 19 képes fogadni valamennyi ismertebb pontfelhő fájlformátumot és azonnal megjeleníteni azok 3D-s geometriáját, ami felújítási projektek esetén jelentősen csökkenti a felmérési időt és a hibalehetőségeket.
Mac és Windows felhasználói élmény: A vadonatúj lapozó-füles navigáció nagyban megkönnyíti a különböző nézetek elérését és a BIM projektek kezelését.
Az ARCHICAD Alapfunkciói és Előnyei a Tervezésben
Az Archicad sokoldalúsága abban rejlik, hogy képes egyszerre kezelni a modellalkotást, a műszaki dokumentációt és a vizuális megjelenítést. A tervezők egyetlen közös épületmodellen dolgoznak, az esetleges változtatások pedig azonnal és automatikusan frissülnek. Ez a BIM-alapú megközelítés sokkal hatékonyabb munkavégzést és kevesebb hibalehetőséget eredményez.
Automatikus 2D tervlapok, intelligens 3D modellek: Minden építészeti elem valós, háromdimenziós objektumként jelenik meg. A program a modell alapján automatikusan frissíti az alaprajzot, a metszeteket és a homlokzatokat, óriási időmegtakarítást eredményezve.
Testreszabható építészeti elemek: Az Archicad könyvtára rengeteg előre beépített objektumot tartalmaz, amelyek paraméterei rugalmasan módosíthatók. Ezek az elemek műszaki információval ellátott komponensek, így a program képes a mennyiségeket és anyagköltségeket is kiszámolni.

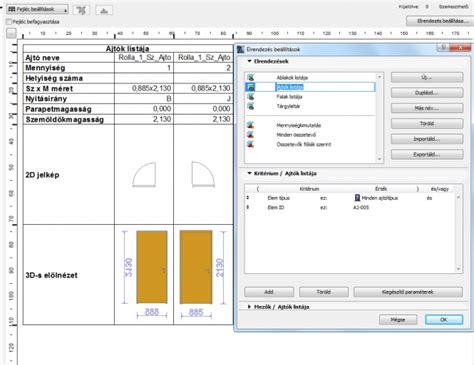

Professzionális dokumentáció és tervlapkezelés: A szoftverben lehetőség van tervlapok és tervkészletek összeállítására, méretezésre, jelölésekre és mennyiségkimutatásokra. A módosításokat követő automatikus frissülésnek köszönhetően a dokumentáció mindig naprakész.
Együttműködés tervezőcsapatokkal (BIM alapon): Az Archicad támogatja a közös modellezést és az iparági szabvány szerinti adatcserét (IFC-formátumban), csökkentve az egyeztetési hibákat. A Teamwork funkció lehetővé teszi, hogy több tervező valós időben dolgozhasson ugyanazon a modellen.
Élethű látványtervek és virtuális bejárás: Az Archicad fotórealisztikus megjelenítést nyújt, ami hatékonnyá teszi az ügyfélkommunikációt. A virtuális bejárások, panorámaképek és élő 3D nézetek segítségével az ügyfelek is megértik a térszervezést és a méreteket.
Archicad oktatás - Első lépések nagyfeladat - Brick+Data
Technikai feltételek és licenclehetőségek
Az Archicad használatához a számítógépnek meg kell felelnie a modern 3D-modellezés és BIM-folyamatok igényeinek, beleértve egy többmagos processzort, legalább 16 GB RAM-ot (32 GB ajánlott nagyobb projektekhez), gyors SSD tárhelyet és egy dedikált grafikus kártyát.
A kezdéshez rugalmas licencopciók állnak rendelkezésre: Kereskedelmi licenc profi tervezőknek, Oktatási licenc diákoknak és oktatóknak, valamint Archicad Collaborate és BIMcloud / felhő megoldások csapatmunka és nagyobb projektek esetén.
