Az Archicad egy komplex építészeti tervezőszoftver, amely számos funkcióval segíti a tervezők munkáját. A helyiségek kezelése, azok területének és egyéb tulajdonságainak listázása kiemelten fontos feladat. Ebben a cikkben részletesen foglalkozunk a helyiséglista funkciókkal, különös tekintettel a padlóburkolatok anyagának listázására.
Helyiséghatárok és Területszámítás
Az Archicadban a falak, függönyfalak és oszlopok viselkedése a helyiségekhez kapcsolódóan különböző beállításoktól függ. Számít, hogy az elem helyiségpoligonon belül található-e, és a helyiségterület-számítás az elem "Viszony a helyiségekhez" beállításától függ.
Ha egy fal vagy függönyfal "Helyiséghatároló" beállítással rendelkezik, akkor az behatárolja a helyiséget, és a helyiséghatár a falig/függönyfalig nyúlik. Fontos megjegyezni, hogy ferde oszlop esetén nem választható a "Helyiséghatároló" beállítás. Bármely vonal típusú elem is beállítható "Helyiséghatárként" a saját Beállítások párbeszédpanelén.
Ha egy falra vagy oszlopra a "Csökkenti a helyiség területét" beállítást adta meg, a program kivonja az elem területét a helyiség mért területéből és a nettó területből. Ez a funkció hasznos lehet kis méretű falak vagy oszlopok esetén, ahol a beállítást figyelmen kívül lehet hagyni.
A példában a helyiség területe 100 négyzetméter, a magasság 2,70 méter. A Mért nettó terület a helyiségpoligon határoló falaknak belső oldaláig terjedő része. A program levonja a poligonon belül található falakat, oszlopokat és/vagy függönyfalakat, amennyiben azoknál a "Viszony a helyiségekhez" paraméter beállítása "Csak a helyiség területét csökkenti".
A "Százalékos csökkentés" jelölőnégyzet bepipálásával lehetőség van a Csökkentett terület további csökkentésére tetszőleges százalékos értékkel. A "Terület csökkentése" érték az a terület, amelyet a program a kitöltésre vonatkozó "Kivonás a helyiségekből" beállítás alapján vont le.
Padlóburkolat Anyagának Listázása Archicad-ben
Visszatérő kérdés, hogyan lehet a padlóburkolatok anyagát listázni Archicad-ből. Bár ez a tulajdonság a helyiséglisták része, nem mindig elég egyszerű kivitelezni.
A legjobb megoldás, ha a helyiségpecsétek tulajdonságaiból tudjuk ezt kiírni, mivel itt a legegyszerűbb beállítani. Az Archicad 25 nemzetközi és magyar verziójában (a legfrissebb verzió, a 25 v4013) a konszignációs listák helyiségpecsétekre vonatkozó részletében alapértelmezetten nem található meg a padlóburkolat. Ezért mélyebben kell keresnünk az Archicad beállításaiban.
Helyiségpecsét Tulajdonságok Hozzáadása a Listához
A megjelenő ablakban létrehozhatsz egy új listát, vagy egy meglévőhöz is hozzáadhatod a padlóburkolatot tartalmazó tulajdonság értékét. Ehhez használd az ablak alján található "Mező hozzáadása" gombot.
Kattints a kis lefelé mutató háromszögre. A megjelenő ablakban az összes Archicad-ben található elem tulajdonságai közül válogathatsz. Az első alkalommal ez bonyolultnak tűnhet, de a lista szűrhető.

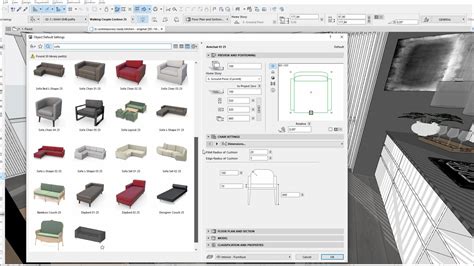

Hasonló elrendezéssel működik, mint a Könyvtárkezelő: abban a könyvtárban keress, amelyben az elem található. A felső legördülő menüben szűrj rá a "modellben használt elemekre", így könnyebben megtalálod a használt helyiségpecsét típusát. A helyiségpecsét általában az Archicad könyvtárából érkezik, kivéve, ha egyedi elemet hoztak létre hozzá.

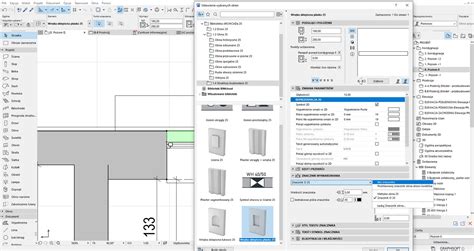

A felső ablakrészen válaszd ki a modellben használt helyiségpecsétet (általában egyféle pecsétet használnak egy tervben), majd a bal alsó ablakban a "Név" oszlopban a "Burkolat típusa" sort. Fontos tudnod, hogy többféle Helyiségpecsét található az Archicad-ben. Két különböző AC verzió, két különböző pecsét verzióit használták: Helyiségpecsét 3 és Helyiségpecsét 02.
Reméljük, sikerült érthetően bemutatni, hogyan tudod te is elhelyezni a listáidban a padlóburkolatot.
Helyiség Paraméterek Beállítása
Az Archicadban a Helyiség beállításokban testre lehet szabni a helyiség paramétereit, úgymint a nevét, a kategóriáját, a magasságát és a helyiségpecsét tartalmát.
Magassági Beállítások
A helyiségek alja (a többi elemhez hasonlóan) a helyiség honszintjéhez van kapcsolva. Felső kapcsolat hozható létre a helyiség és a tervben szereplő bármelyik, a helyiségnél magasabban lévő szint között. Szükség szerint beállíthatók az eltolási értékek a felső kapcsolattól vagy a honszinttől számítva, ami módosítja a helyiség magasságát.
- Helyiségkategória: Válasszon ki egyet a Beállítás > Elemattribútumok > Helyiségkategóriák útvonalon elérhető helyiségkategóriákból.
- Helyiség magassága: Adja meg a helyiség teljes magasságát. A magasságértéket befolyásolja az alsó és felső eltolási érték, ha van ilyen.
- Padlószerkezet vastagsága: Opcionálisan megadhatja a Padlószerkezet vastagságának értékét (pozitív vagy negatív). A helyiség alja eltolódik.
- Honszint kapcsolat: Válasszon egy szintet, amelyhez hozzákapcsolja a helyiség alját. Beállíthat egy eltolási értéket a helyiség alja és honszintje között. Ha később módosítja ennek a szintnek a helyét, akkor a honszint megváltozik.
- Alsó magasság [a referenciaszintig]: Kiszámítja a helyiség magasságát a hivatkozási szinttől (alapértelmezetten ez a Terv 0,00 szintje). Ez az érték csupán számítási eszközként szolgál.
Kitöltések és Helyiségpecsétek
Csak a "Lehetőség > Elemattribútumok > Kitöltéstípusok" párbeszédablakban "Fedő kitöltések" kategóriájú Kitöltésként definiált Kitöltések választhatók.
A "Terv alapján" opció esetén a kitöltés mintája a terv origójától indul. A "Vezérvonal alapján" opció aktiválásával a helyiség elhelyezésekor egy vezérvonal jelenik meg, amelynek mozgatásával beállítható a fedőkitöltés irányultsága.
Az első mező jeleníti meg a Helyiség pecsét nevét. Megadhatja a Helyiség pecsét elforgatási szögét. A Helyiség pecsétek egyedi beállításai elvesznek, ha megváltoztatja a Helyiség kategóriáját.
Helyiségpecsét Elhelyezése és Módosítása

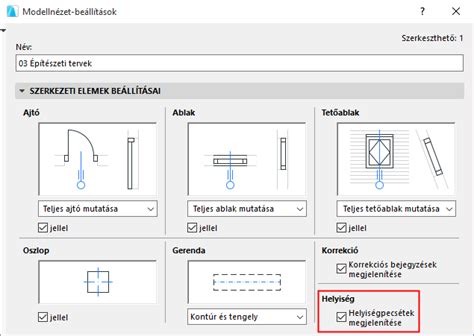

A "Kalapács" kurzorral kattintva határozhatja meg a helyiségpecsét helyét. Az automatikus felismerési módok (Belső él vagy más) használatakor egy kereszt jelenik meg a helyiség területének meghatározásához.
A mozgó palettával az eredeti Helyiség területének módosítása nélkül tolhatja el a kijelölt élt. Ha a helyiségben olyan nyílások vannak, amelyek nem ajtók és ablakok, az ARCHICAD folytatni fogja a határok keresését a helyiségként definiálni kívánt téregységen kívül.
Ha a kívánt helyiséghatár különálló formákat vagy falakat is magába foglal, figyelmeztető üzenet jelenhet meg a helyiségpecsét lehelyezésekor. Ilyenkor a határelemekhez közelebb kell kattintania a kurzorral.
