A falak magasságának beállítása az Archicad 20 programban többféle módon is lehetséges, attól függően, hogy milyen típusú falat használunk és milyen rugalmasságra van szükségünk a későbbi módosítások során.
Általános falbeállítások

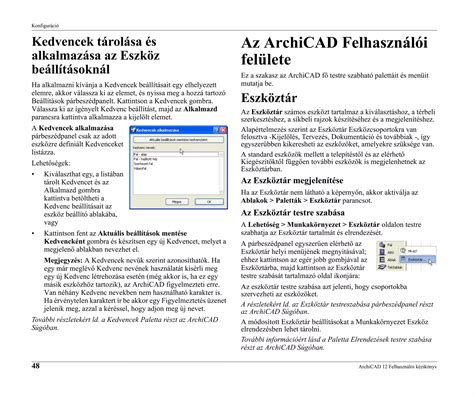

Az általános falbeállítások az eszköztárban érhetők el. Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt falak magassága automatikusan követi a módosítást.
Beállíthat egy eltolási értéket a fal teteje és a felső kapcsolódó szint között, így a fal magassága ennek megfelelően változik. A Fal magassága értéket befolyásolja az alsó és felső eltolási érték, ha van ilyen.
Válasszon egy szintet, amelyhez hozzákapcsolja a Fal alját. A fal alja, ahol a fal referenciavonala található, fizikailag kapcsolódik a fal honszintjéhez. Ha később módosítja a honszint helyét, akkor a fal magassága is módosul.
A "Alsó magasság [a referenciaszintig]" kiszámítja a fal referenciavonalának pillanatnyi magasságát a hivatkozási szinttől. Alapértelmezésben ez a Terv 0,00 szintje.
Megjegyzés: A "Legalacsonyabb pont" a fal aljának pillanatnyi magasságát mutatja. Ez az érték csupán számítási eszközként szolgál, nem kapcsolatként.
Réteges falak és profilok
A réteges falak vastagságát a "Lehetőség > Elemattribútumok > Réteges szerkezetek" útvonalon beállított felületek együttes vastagsága adja meg.
Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat.
Megjegyzés: Ebben a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat.
Fal geometriája és referenciavonala
A "Fal összetettsége" ikonok segítségével választhatja ki a fal geometriáját: egyenes, ferde vagy kétszeresen ferde. Ez a jelölőnégyzet csak akkor látható, ha a geometria módszer "Sokszög fal".
Megjegyzés: A Fal beállításoknál található referenciavonal vezérlők nem alkalmazhatók poligonális falakra.
A "Referenciavonal eltolása" segítségével a "külső" vagy "belső" referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe felé mozgathatja a referenciavonalat. Negatív eltolással a fal középvonalától távolabb helyezi a referenciavonalat.
Fal megjelenítése és kontúrok
A "Minden kapcsolódó szinten" opció azt jelenti, hogy a több szinten áthaladó fal minden olyan szinten megjelenik és szerkeszthető, amelyen fizikailag áthalad.
"Vetület + metszősík fölötti részek" megmutatja a fal 3D-s modelljének metszett részeit.
"Mindent elmetszve" csak egyszerű egyenes fal esetén érhető el. Az egyszerű egyenes fal teljes alaprajzi vetítése metszetként jelenik meg, az elmetszett vonalak és építőanyagok jellemzőivel, függetlenül a fal függőleges helyzetétől.
Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait (alapértelmezés szerint az Építőanyag panelen adhatók meg).
A "Kontúr" beállításokkal megadhatja azoknak az elemkontúroknak a vonaltípusait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.
A "Falkontúr záró vonalai" ablakban az alaprajzon található szabadon álló falak megjelenítése négyféle módon állítható be. A fal bármelyik vagy mindkét vége megjeleníthető illetve elrejthető.
Felületek és textúrák
A "Felületek felülírása" három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet.
Megjegyzés: Egyedi felületet is alkalmazhat a profil elem bármelyik végére. Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az összes oldalhoz és élhez rendelje. A lánc ikont kikapcsolva a falfelületekhez eredetileg beállított fal oldal/élfelületeket állítja vissza.
"Anyagok igazítása a fal éleihez" négyzet bejelölésével a textúra origóját a fal alsó sarkába helyezheti. Ez hasznos lehet például a szabadon álló falak esetén, mivel segítségével elkerülhető, hogy az éleken töredezett legyen a textúra.
Megjegyzés: Az "Egyéni textúraigazítás" szöveg a kijelölt fal állapotáról nyújt visszajelzést.
Ha ezen felül a fedő kitöltés egyedileg beállított kitöltési origóval rendelkezik, az "Anyagok igazítása a fal éleihez" beállítások továbbra is aktívak maradnak.
Gerendafal és helyiségek viszonya
"Gerendafal használata" jelölőnégyzet bejelölésével gerendafal használható. Az "Íves a külső oldalon" és "Íves a belső oldalon" opciók lehetővé teszik az ívelt gerendák használatát.
A "Viszony a helyiségekhez" mezőben állíthatja be a falak viszonyát a helyiségekhez. A "Helyiséghatár" opció azt jelenti, hogy a helyiségen belül található fal nem számít bele a helyiség területébe. A helyiség határa minden esetben, dőlt és összetett falak esetében is, a fal alapjánál van megrajzolva.
A "Csak a helyiség területét csökkenti" azt jelenti, hogy a 2D-s helyiséget a fal körbeveszi, de a fal területe nem számít bele a helyiség területébe.
Alakzatok beállításai
A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. További részleteket az alakzatok létrehozásáról és módosításáról ld.
Csak a "Kijelölt alakzat beállításainak Modell panele" érhető el, valamint az "Oldal felülete", "Textúra térkép" és "Éltípus" lehetőség aktív.
"Honszint megadása": Válasszon egy szintet, amelyhez hozzákapcsolja az Alakzatot. Az alakzat legalacsonyabb pontja fizikailag kapcsolódik honszintjéhez. Ha később módosítja a honszint helyét, akkor az alakzat magassága is módosul.
"Alsó magasság [a referenciaszintig]": Kiszámítja az alakzat legalacsonyabb pontjának magasságát a hivatkozási szinttől.
Megjegyzés: A "Legalacsonyabb pont" az alakzat legalacsonyabb pontjának pillanatnyi magasságát mutatja. Ez az érték csupán számítási eszközként szolgál, nem kapcsolatként.
"Egyéni": Ezt az opciót akkor válassza, ha az alakzatot más egyéb szintekkel kombinálva is látni szeretné.
"Vetület + metszősík feletti részek": Az elem 3D-s modelljének metszeti részét mutatja, plusz az elem metszősík feletti részét.
"Mindent nézetvonallal": a teljes elem metszés nélküli körvonalai látszódnak.
Vetület és kitöltés
"Vetület megjelenítése" három lehetőséget tartalmaz.
Határozza meg a "Metszeti vonaltípus és toll" értékét.
Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait.
"Fedő kitöltés helyzete": Itt adható meg a fedő kitöltés iránya. Lehetőség van "Terv alapján" vagy "Vezérvonal alapján" történő elhelyezésre.
Megjegyzés: A kitöltés vezérvonalak csak akkor látszanak, ha a "Nézet > Megjelenítési lehetőségek a képernyőn > Kitöltés vezérvonalak" beállítás engedélyezett.
"3D vetítés": A négyzet bejelölésével a Fedő kitöltés megjelenítése a 3D vetítés szerint történik.
Megjegyzés: A felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is az Alakzat számára (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen az Alakzat beállításokban).
"Textúra térkép": Ez a vezérlő csak a kiválasztott egyedi oldalak esetén módosítható.
"Alakzat árnyékok": Jelölje be az egyik vagy mindkét négyzetet az alakzat által vetett árnyékok és/vagy az alakzatra vetülő árnyékok megjelenítéséhez.
