Az Archicad Goodies Suite egy ingyenesen letölthető kiegészítő csomag a Graphisoft által fejlesztett Archicad szoftverhez. Ezek a kiegészítők speciális lehetőségeket és funkciókat adnak az Archicadhez, amelyek nem részei az alap szoftvernek. Bár viszonylag kis méretűek, 10 praktikus eszközt tartalmaznak, amelyek jelentősen megkönnyíthetik és gyorsíthatják a munkát.
Mi az Archicad Goodies Suite?
Az Archicad Goodies Suite egy gyűjteménye olyan hasznos funkcióknak és eszközöknek, amelyek tovább bővítik az Archicad alapszolgáltatásait. Ezek a kiegészítők nem részei az Archicad alapcsomagnak, és a Graphisoft nem vállal felelősséget a hibátlan működésükért. Azonban sok felhasználó számára értékes segítséget nyújtanak a mindennapi tervezési feladatokban.
A Goodies egy néhány megás kiegészítő csomag Archicad-hez, de nem sokan ismerik / használják. 10 darab praktikus kis segítséget találhatsz benne, érdemes telepíteni. Az alábbiakban röviden bemutatom melyik mit tud.
A Goodies Suite telepítése
Az Archicad Goodies Suite telepítése egyszerű a mellékelt telepítő varázsló segítségével. A telepítés megkezdése előtt fontos tudni, hogy ez a csomag nem szerves része az Archicad-nek, ezért ennek működésére nem vállal a gyártó szavatosságot.
Az Archicad Goodies Suite telepítő varázsló segítségével könnyedén telepíthet. A varázsló csak akkor folytatja a telepítést, ha a telepítés helye megfelelő, különben egy hibajelzést ad, hogy állítsa be az Archicad 29 telepítési mappáját. Ha valami miatt a telepítő nem találja az Archicad 29-es mappát, akkor kérem tallózzon oda manuálisan. Ezen a képernyőn láthatja az Ön által választott konfigurációt. Ha az Archicad telepítő nem találja az Archicad 29-es mappát, akkor kérem tallózzon oda manuálisan. Ha az Archicad telepítő nem találja az Archicad 29-es mappát, akkor kérem tallózzon oda manuálisan.
A kiegészítők nevei előtt található négyszögek kipipálásával kiválaszthatja tetszőlegesen, hogy mely Kiegészítők legyenek telepítve. Megjegyzés: Azok a kiegészítők amelyek az első telepítéskor nem lettek kiválasztva, a későbbiekben a telepítő újbóli futtatásával feltelepíthetőek. Megjegyzés: A feltelepített Kiegészítők 3001-es buildszámúak. Ha Önnek egy ennél magasabb buildszámú Archicad-je van, akkor az Archicad Update telepítőt újra le kell futtatnia, hogy a Kiegészítők is a megfelelő buildszámúak legyenek. Mielőtt elkezdene a Kiegészítőkkel dolgozni kérjük tegye meg ezt a lépést.
Lehetőség van a csendes telepítési folyamatra, amelynek során az Archicad személyre szabott, vállalatfüggő konfigurációval telepíthető. Ezen kiegészítők régi Archicad kódon alapulnak ami már nem támogatott.
A hardver és szoftverkövetelmények időről időre módosulnak. Figyelmesen olvassa át és fogadja el a licencszerződést.
Az Archicad Goodies Suite funkciói
Az alábbiakban részletesen bemutatjuk a Goodies Suite 10 praktikus funkcióját:
-
3D Studio konverter
Ez a funkció 3ds kiterjesztésű fájlokat alakít át GDL objektumokká, amelyeket könnyedén elhelyezhet az Archicad-ben. A Goodies telepítése után a Fájl \ Fájl extrák \ 3D Studio menüben találod.
-

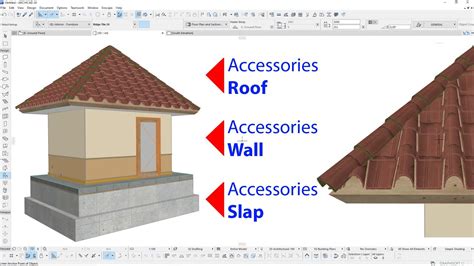

Tetőfedés és extra födém elemek
Lehetővé teszi 3D-s héjalás készítését a tetőre, legyen az cserép vagy korcolt lemezfedés. Emellett két extra elem kerül a födémekhez: beton sávalap (tárgy), illetve egy réteges födémet készítő menü. Ez valamelyest más, mint a sima réteges szerkezetek: ezzel összetett födémet tudsz készíteni (például egy U metszetű beton teknőbe különböző rétegeket tehetsz. Ezt egyébként profilokkal tudnád helyettesíteni).
-
Duplikátum kereső
Segítségével könnyedén kiszűrheti a véletlenül duplán elhelyezett elemeket. Tipikusan azokat az elemeket keresi meg (és akár törli), amik egymáson vannak, egyformák és szemmel nem tudjuk észrevenni. Ezt a folyamatot is be tudjuk illeszteni a minőségellenőrzési folyamatainkba. A Duplikátum keresőt a Szerkesztés \ Ellenőrizd a duplikátumokat menüpontban találod.
-
Építés szimuláció
Hasznos és szemléletes lehet a kivitelezés szimulációval történő bemutatása. Az Archicad Építés szimuláció bővítménye, melyet Dokumentáció \ Listázás extrák \ Építés szimuláció menüpontban találsz, erre alkalmas. A tevékenységlista Archicad-ben létrehozható, de akár importálható is Microsoft Project-ből. Minden tevékenységhez hozzá kell kapcsolni a megfelelő Archicad-es elemet, majd dátumok alapján ellenőrizhető hogyan áll a kivitelezés. Esetleg adott pillanatban renderelhetsz munkaközi állapotokat is a Cinerender segítségével, vagy animáció is exportálható belőle, így videón megnézhető a kivitelezés folyamata.
How to Install Goodies in ArchiCAD and Use Goodies in ArchiCAD
-
Felületi elemek falakra és födémekre
Kiegészítő elemeket tudsz tenni falakra, födémekre (padló, mennyezet), belső burkolati elemeket hozhatsz létre. A formák és anyagok parametrizálhatók! Felismeri a nyílásokat és leköveti a változásokat is. Alapesetben a Tervezés \ Tervezés extrák menüben található.
-
Fóliák összemetsződési csoportja
Ez a funkció lehetővé teszi, hogy beállítsa, melyik fóliák elemei metsződjenek össze egymással, melyek másokkal és melyek egyáltalán ne. Ezzel némi gépidőt tudsz megspórolni minden nézet megnyitáskor, tehát gyorsul a munkafolyamatod. (Érdemes észben tartani a mágikus 0 [nulla] csoportot, mellyel teljesen kikapcsolhatjuk azon a fólián lévő elemek összemetsződését, további időt megtakarítva.) Az erre vonatkozó Goodies kiegészítő az összemetsződési csoport értékeket 1 vagy 2 értékkel tudja automatikusan feltölteni. Ezzel tiszta metsződéseket eredményez. Ha más értékre van szükséged, azt kézzel kell megcsinálnod.
-
Felülethálóból tető készítése
Ez az eszköz kiválóan alkalmas terepmodellekből (felületháló eszköz) réteges szerkezetű tetők létrehozására. Előre definiált réteges szerkezetre bontja szét a terepmodellt háromszögelős módszerrel, így a legkülönfélébb (külső) területekre is gyorsan készíthető réteges szerkezet. A funkció a Tervezés \ Tervezési extrák \ Tetők készítése felülethálóból menüben található.
-
Magas poligonszámú elemek szűrése
Ez a funkció segít kiszűrni és megtalálni a magas poligonszámú elemeket, amelyek lelassíthatják az Archicad / számítógép működését. (Poligonszám = sokszögvonalak száma az elemekben - tárgyakban). Mivel csoportosítja is az azonos elemeket, így „tömegesen” tudod őket módosítani, egyszerűsíteni a 3D részletezettségi szintüket. Az eszközt a Paletták között találod.
-
Profiler kiegészítő
Ez a kiegészítő segít profilok kihúzásával vagy megforgatásával egyedi elemek létrehozásában. Megrajzolod a 2D profilt, csoportosítod, majd kihúzod / megforgatod és végül GDL-t mentesz belőle. Fontos megemlíteni, hogy az íves elemeket célszerű szegmensekkel (egyenes vonalakkal) közelíteni, illetve minden 1 cm alatti ívet egyszerűen egy egyenessel helyettesíteni. Így meg tudod őrizni a szoftver gyorsaságát.
-
RAL színrendszer kiegészítő
Hasznos lehet a RAL színrendszer kiegészítő, amely az első 50 klasszikus és új RAL színt tudja megjeleníteni. További RAL színek beolvasásához a Lehetőség \ RAL színek importálása menüpontra kell kattintanod.
Az Archicad Goodies Suite eltávolítása
A Goodies Suite eltávolítása egyszerűen elvégezhető a Windows "Vezérlőpult" alatt a "Programok és szolgáltatások" menüben. macOS rendszeren a telepített Archicad 29 mappájában található "Uninstall.GD" alfoldnerben futtassa az eltávolítót. Megjegyzés: A Kiegészítők eltávolítása a teljes csomagot leszedi.
