Archicad 21 Nyílászáró Méretek és Kezelés

Az Archicad 21 szoftverben a nyílászárók, mint az ajtók és ablakok, a falak szerves részei. Ezek a programban valós, átjárható nyílásokat vágnak a falakba, ami jelentősen pontosabbá és élethűbbé teszi a 3D-s megjelenítést.

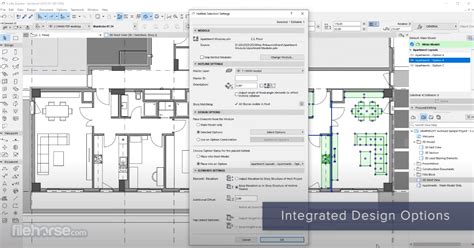

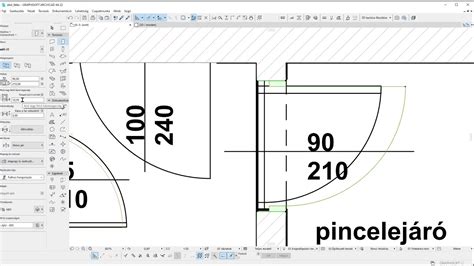

A könyvtári elemek kezelésekor speciális módszereket kell alkalmazni, különösen az ajtó és ablak könyvtári elemek esetében. A 2D alaprajzi jelekhez tartozó összetevők origóját az ajtó/ablak falnyílásának középpontjához és a befoglaló fal külső pereméhez kell igazítani. A hézag alaprajzi jelét mindig az ajtó/ablak alaprajzi jeleitől balra kell elhelyezni, azonos szélességgel, mint a többi alaprajzi jel. A program automatikusan hozzáadja az alaprajzi pontosság jeleit az ajtó/ablak jobb oldali, felső és alsó peremeihez, amelyek paraméterek szempontjából a falnyílás éleihez igazodnak. A 3D modell automatikusan jön létre az alaprajzi jel hézagszélessége és az ajtó/ablak keretének vastagsága alapján.

Az Archicad MEP programban az ajtók és ablakok mindig a falakba kerülnek. Az üveg felülete fényt ereszt be, lehetővé téve a betekintést az ablakokon és üvegajtókon keresztül a Fényképezés nézeteiben. A homlokzatokon átlátszó üvegtáblák jelenhetnek meg.

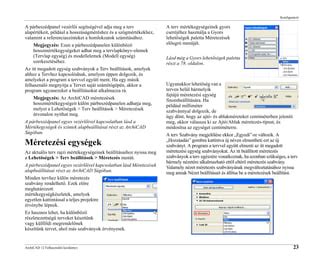

Az ajtó vagy az ablak geometriáját a Könyvtári elemben foglalt információ szabja meg. Az Ajtó- vagy Ablakbeállítások megnyitásával, majd a betöltött könyvtárak közül való választással állítható be. A Beállítások párbeszédpanel használható a paraméterek finomhangolására.

A Nyílászárók Méretezése és Paraméterei

Az Archicadben külön eszközök állnak rendelkezésre a sarokablakok és a tetőablakok kezelésére. A nyílás Beállítások párbeszédpanelén a "névlegesként" megadott magasság és szélesség paraméterek (Egyéni beállítások, Névleges méret és Hézag lapok), valamint a fal vastagsága határozzák meg a nyílás méretét. Ezek a "névleges" méretek a falnyílás méretét és a fal vastagságát veszik figyelembe.

Az alábbi fogalmak fontosak a nyílászárók méretezésénél:

• Nyitásirány: Az az irány, amerre az ajtó vagy az ablak nyílik.
• Fal alapja és szemöldökfa közötti távolság: Figyelembe véve a káva geometriáját.
• Fal alapjától a parapet tetejéig mért távolság: A parapet magasságát jelöli.

Az "Aktuális névleges méret átvitele a kiválasztásra" funkció akkor hasznos, ha módosítja a Névleges méret jellegét. Ha be van jelölve, az eredeti Névleges méret (Egység méreteknél beállított) kerül az új Névleges mérethez (Falnyílás méretekhez). Alapértelmezés szerint ez a beállítás aktív, így az egyszer megadott érték a nyílászáró szerkezet összes oldalának beépítési hézagaira alkalmazható. Nagyméretű értékek megadásához a Beállítások párbeszédpanel Falnyílás oldalán található Nagyméretű vezérlők használhatók.

Megjelenítés és Laporan

Az Archicadben a nyitásirány megjelenítése is szabályozható. Az "Automatikus" beállításnál az ajtók és ablakok címkéinél és az interaktív konszignációknál a "Címke alapértelmezett helyzete" és a "Címke fordított helyzete" értékeket használja a program.

A Library Part Maker (LPM) kiegészítő segítségével tetszőleges számú és irányú nyitásvonal és/vagy nyitási műveletre vonatkozó alaprajzi jel határozható meg a 3D modelleken. A 3D nyitásvonalak az Alakzat eszközzel hozhatók létre a Vonal geometriai módszer beállításával. Az LPM lehetővé teszi tetszőleges számú és irányú kilincsszerkezet-típus meghatározását, a nyílászáró belső és külső oldalához külön-külön. Az alakzat origója a horgonypont (3D-s térben, azaz az alakzat vonalát az ajtó/ablak felületére kell helyezni), és a vonal iránya határozza meg a kilincsszerkezet helyzetét. A vonal hossza nem befolyásolja a kilincs végső helyzetét vagy alakját. A hozzárendelés típusa határozza meg a kilincs ajtó/ablak belső vagy külső oldalához viszonyított helyzetét.

Az elemkonszignációknál a felhasználó által megadott fő elemparaméterek (pl. méretezési beállítások) nem vonatkoznak a számított értékekre. Ezekre a számításokra a Terv beállításai párbeszédpanel Számítási egységek oldala vonatkozik.

Méretezési Beállítások és Pontosság

A "Mentés mint" funkció lehetővé teszi a méretezési beállítások testreszabását. Ha a beállításokat módosítja, a Szabványos elnevezés "Egyéni" elnevezésre változik. A vezérlők beállítása közben a Példa mezőnél előnézet látható, megmutatva, hogyan jelenik meg a Méretezés típusa a tervben. A tizedesjegyek száma és az Extra pontosság beállítása befolyásolja a kerekítés mértékét.

A kerekítés funkció elérhető a terület típusú méretezéseknél. A "Más" opció a beállított tizedesig kerekít, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg. A "Pontosság" opció a fok, perc, másodperc és geodéziai egység szögmértékegység esetén használható.

A "Méretsegédvonal változása lépték szerint" opcióval kiválasztható, hogy a méretsegédvonalak állandó léptékben maradjanak vagy az ablaklépték függvényében változzanak. Fontos megjegyezni, hogy egy terven belül ugyanahhoz a méretezés típushoz nem használhat különböző mértékegységeket.

A "Nulla láb és inch megjelenítése" opció a Láb és tört inch vagy a Tört inch mértékegység kiválasztásakor érhető el, és befolyásolja a nulla értékek megjelenítését.
