Az Archicad számos funkciót kínál a modellek importálásához és kezeléséhez, beleértve a falak referenciavonalának precíz beállítását is. A referenciavonal kulcsfontosságú a falak pontos egymáshoz illesztésében, kijelölésében, mozgatásában és transzformálásában, valamint meghatározza a fal "külső" és "belső" felületét.
Fal referenciavonalának beállítása és módosítása

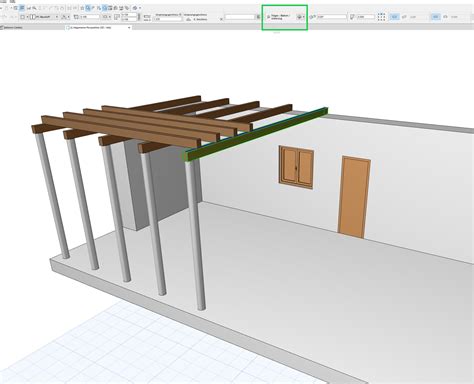

Minden fal rendelkezik egy referenciavonallal és egy iránnyal. Az Infótábla vagy a Falbeállítások Geometria és elhelyezés panelének segítségével adhatja meg a referenciavonal helyzetét. A Fal beállításainál található Referenciavonal vezérlők nem vonatkoznak a sokszögfalakra.
A referenciavonal eltolható: „külső” vagy „belső” referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. A negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat. A referenciavonal helyének beállításakor a fal oldalirányban mozog.

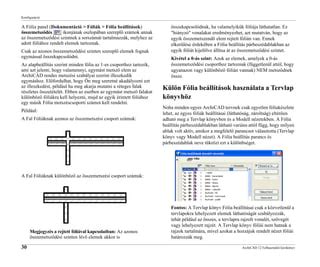

Megjegyzés: A referenciavonal mozgatásához a fal helyzetének módosítása nélkül és/vagy a nyílászárók tükrözéséhez használja a Fal referenciavonalának módosítása parancsot. Ezzel a paranccsal átfordítható (vagy tükrözhető) a kijelölt fal a referenciavonalához képest. A referenciavonal a helyén marad, de a fal teste átfordul a másik oldalra.
A referenciavonal előnyei:
- A referenciavonal segít pontosan egymáshoz illeszteni a falakat.
- A referenciavonal biztosítja a falak kijelöléséhez, mozgatásához és transzformációjához szükséges segédpontokat és éleket.
- A referenciavonal helyzete meghatározza a fal „külső” és „belső” felületét.
STL fájlok importálása Archicadbe
A Fájl > Megnyitás paranccsal vagy a Fájl > Együttműködés > Összefűzés lehetőséggel nyitható meg, ill. fűzhető össze egy .stl fájl közvetlenül az Archicadben. Az STL fájlokban csak a 3D modell felületgeometriája van tárolva, háromszögekre bontva, egyéb kiegészítő információ (pl. anyagok, színek) hiányzik belőlük. A formátum általában a gyors prototípus-készítés, 3D-s nyomtatás és számítógéppel támogatott gyártás esetén használatos.
Fontos megjegyzések az STL importálásához:
- Az Archicad nem ellenőrzi az exportált STL-fájl hibáit, pl. a tömörséget.
- Az STL-fájl nem tárolja a modellnél használt arányt vagy mértékegységet. Ezeket a megjelenítőben vagy a nyomtatóban kell beállítani.
- Ha az importált geometria nagyon összetett, ez a tény befolyásolhatja az Archicad teljesítményét.
A Google Earth modell importálása esetén, ha az túl sokáig tart, hasznos lehet a "Pontok létrehozása a tárgyakhoz" opció, amely meghatározza, hol legyenek pontok az importált modellben. Az "A 3D geometria pozíciójelölőinek összegyűjtése egy közös könyvtári elembe" opció kiválasztása esetén az Archicad egyetlen GDL tárgyat hoz létre a több geometriához tartozó pozíciójelölőkhöz.
További importálási és információkezelési funkciók
Az Archicad lehetőséget nyújt IFC modellek importálására is, háromféleképpen: Megnyitás, Összefűzés és Kapcsolt modul folyamatokkal. Az Összefűzés (Fájl > Együttműködés > Összefűzés) csak Alaprajz nézetben érhető el, és lehetővé teszi IFC modell vagy annak egy részének beillesztését a futó Archicad tervbe anélkül, hogy az adatok felülírásra kerülnének.
A Tervinformációk parancs a Fájl > Infó menüpont alatt megnyit egy olyan párbeszédablakot, amely lehetővé teszi információk megadását az aktuális tervről. Itt lehetőség van információk eltávolítására, importálására (.xml fájlból) és exportálására (.xml fájlba).
A Súgó (F1 vagy Cmd+?) megnyitja az ARCHICAD kezelőfelületén kattintással megjelölt elemre vonatkozó témát, segítve a felhasználót a funkciók megértésében.
Az Archicad STAR(T) Edition 2021 Súgója az ARCHICAD 24-es (kereskedelmi verzió) Felhasználói kézikönyv tartalmára épül. A GDL (Geometric Description Language) a GRAPHISOFT geometrikus leíró nyelvi szabadalma, amelynek átfogó referenciája elérhető.
Az Archicad listázási funkciói a terv adatbázisa alapján kiszámolják a tervben található elemek számát, azok térbeli elhelyezkedését és az elemek összetevőinek mennyiségét. Ez egy elavult funkció, de továbbra is elérhető.
Két választható Referenciaszintet adhat meg, melyek segítenek az elemek elhelyezésében. Ezek a szintek csak az ábrázolást és adatmegadást segítik, értékeik megváltoztatása nincs hatással az elhelyezett elemekre, mivel ezek aktuális elhelyezési szintje a Terv 0,00 szintjétől számítódik.
