Az ARCHICAD egy professzionális építészeti tervezőszoftver, amely lehetővé teszi a felhasználók számára, hogy komplex 3D modelleket hozzanak létre. A szoftver egyik fontos funkciója a falnyílások, mint például ablakok, ajtók és üres nyílások kezelése a 3D térben. Ezek a nyílások jelentősen befolyásolják a falak szerkezeti integritását, az épület energiahatékonyságát és a belső terek megjelenését.
3D stílusok az ARCHICAD-ben

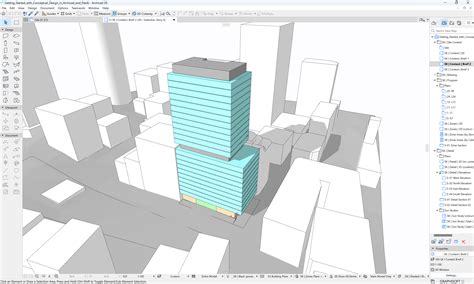

Az ARCHICAD 3D ablakában a modell megjelenését a "3D stílus" beállítások határozzák meg. Ezek a stílusok magukban foglalják a 3D motort, az árnyékoltságot, a hátteret és egyéb vizuális paramétereket, amelyek együttesen határozzák meg, hogyan jelenik meg a tervezett épület a térben. A 3D stílus mentésekor a kapcsolódó Nézet beállítások is elmentődnek, ami megkönnyíti a korábbi beállításokhoz való visszatérést.
Két fő 3D motor áll rendelkezésre az ARCHICAD-ben:
- OpenGL: Ez az alapértelmezett motor, amely képes megjeleníteni a felületekből származó textúraképeket, és kiválóan működik azokkal a videokártyákkal, amelyek támogatják az OpenGL-t. Gyors és gördülékeny navigációra optimalizálták, így ideális élő bemutatókhoz. Azonban bizonyos hatások, mint például a vektoros 3D kitöltés, nem érhetők el OpenGL használatakor.
- Vektoros 3D motor: Ez a motor nem valósághű 3D nézetet hoz létre, amely nem tartalmaz textúraképeket, de megjeleníti a felületekből származó vektoros mintákat, és tetszőleges méretarányban nyomtatható. A 3D ablak tartalma menthető vektoros 2D rajzként, ami hasznos lehet dokumentáció készítéséhez.
A Vektoros 3D motorral lehetőség van drótvázas vagy takartvonalas módban megjeleníteni a tervet. A takartvonalas mód különösen hasznos a gyors ábrázoláshoz, ha nincs szükség színezett képre, és lehetővé teszi a program számára, hogy ne jelenítse meg az eltakart vonalakat. Ez a mód több fájlformátumban is eltárolható, mind 2D-s, mind 3D-s fájlként.
További vizuális beállítások közé tartozik az él láthatóságának szabályozása, a körvonalak megjelenítése (csak Vektoros motor esetén), valamint az árnyékvetés funkció bekapcsolása, ami egyetlen vízszintes szinten vagy felülnézeti árnyéktanulmányokhoz használható.
Falnyílások és azok mérései
Az ARCHICAD részletes információkat szolgáltat a falnyílásokról és magukról a falakról. Ezek a mérések kulcsfontosságúak a tervezés, a költségvetés és az építési folyamatok szempontjából.
A falnyílásokkal (ablakok, ajtók, üres nyílások) kapcsolatos legfontosabb mért adatok:
- Falnyílások felülete a fal belső oldalán.
- Falnyílások felülete a fal külső oldalán.
- Összes falnyílás térfogata.
Ezek a számítások a GDL nyílások falból történő kivágásakor jönnek létre.
Fal adatok és számítások
Az ARCHICAD a falak adatait is részletesen kezeli, lehetővé téve a pontos számításokat:
- A fal elem vízszintes keresztmetszetének területe (az Alaprajzon megjelenített módon, ami függhet a vetítési beállításoktól).
- A fal hossza a belső oldalánál (meghatározott számítási szabályoktól függően).
- A fal belső oldalának területe (számítási szabályoktól függően).
- A fal külső oldalának területe (számítási szabályoktól függően).
- A trapéz alakú falvég vastagsága.
- Bruttó terület (beleértve bármely nyílászáró felületét) a belső oldalon, vágások által csökkentve.
- Falréteg magassága a legmagasabb pontján, a fal külső oldalán.
- Falréteg magassága a legalacsonyabb pontján, a fal belső oldalán.
- Falréteg magassága a legalacsonyabb pontján, a fal külső oldalán.
- A fal élek területének összege.
- Fal területe a belső oldalon.
- Fal területe a külső oldalon.
- A fal beállításai szerint (Külső oldal, Belső oldal vagy Középen).
- Réteges falak esetén: rétegvastagság a fal belső és külső oldalán.
- Réteges falak esetén: a réteg nettó térfogata a fal belső oldalán.
BIM (Building Information Modeling) és az ARCHICAD integrációja
A BIM (Building Information Modeling) egy korszerű, digitális munkamódszer az épületek integrált tervezéséhez, optimalizálásához, létrehozásához és üzemeltetéséhez. A BIM modellek BIM objektumokból állnak, amelyek a valós építési termékek digitális megfelelői.
A BIM kulcsfontosságú előnye, hogy minden résztvevő - az építész, tervező, generálkivitelező és az építtető/üzemeltető - már a tervezési szakaszban megvizsgálhatja az építési projekt gyakorlati lépéseit a modell segítségével. Az esetleges hibákat és ellentmondásokat gyorsan be lehet azonosítani, és gyorsan, már a modellezési szakaszban ki lehet őket javítani, ami jelentősen javítja a tervezési minőséget és a biztonságot.
Az ARCHICAD BIM-kompatibilis szoftver, amely lehetővé teszi a BIM objektumok használatát és a BIM folyamatokban való részvételt. A BIM objektumok kereskedőktől szerezhetők be, vagy létrehozhatók a megfelelő építészeti CAD rendszer könyvtárából. A GEZE például teljes ajtókat kínál BIM objektumként, beleértve az összes kiegészítő elemet is.
A BIM használata egyre inkább elterjedt, és több országban, mint például az Egyesült Királyság, Hollandia, Dánia, Finnország és Norvégia, előírják a BIM használatát az államilag finanszírozott építési projekteknél. A 2. BIM szint az Egyesült Királyságban a szabvány BIM meghatározására irányuló kezdeményezés.
A BIM nem egy szoftver, hanem egy módszer, amelyet különböző szoftveres megoldásokkal valósítanak meg. Az ARCHICAD is ilyen szoftveres megoldás, amely támogatja a BIM munkafolyamatokat.
A BIM Collaboration Format (BCF) egy nyitott fájlformátum, amely gördülékeny kommunikációt tesz lehetővé a BIM folyamatokban részt vevő felek között. Az IFC modellekben (Industry Foundation Classes) lehetőség van az ütközések és egyéb problémák lokalizálására és kommentálására.
Mi az a BIM?
A Building Information Modeling (BIM) az épület üzemeltetésének integrált módszere, amely az épület teljes életciklusán keresztül rendelkezésre áll. Magában foglalja a tervezést, kivitelezést, üzemeltetést, felújítást, valamint az épület lebontását is. Minden résztvevő fél a BIM modellben rögzíti a releváns információkat, így létrehozva az épület digitális másolatát.
A 3D modell önmagában nem BIM, de a BIM a 3D modell kiterjesztése, amely további alfanumerikus információkat, mint például árak, átfutási idők vagy fizikai korlátok (pl. hőátviteli együttható) is tartalmazhat.
A szakemberekkel fenntartott folyamatos kapcsolat és együttműködés a teljes GEZE BIM megoldásának szerves részét képezi. A GEZE nem csupán 3D projekteket kínál, hanem a tervezők számára is tartogat megoldást a BIM folyamatokon belül. Az építészek számára egyre gyakrabban teszik kötelezővé a BIM használatát a közfinanszírozásból megvalósuló építkezéseknél. A BIM tervezéssel a szerelők és mérnökök biztosak lehetnek abban, hogy mindent megfelelően átgondoltak, és nem éri őket meglepetés menet közben, ami jelentősen növeli a szakmák közötti tervezési biztonságot és elkerüli a félreértéseket.
