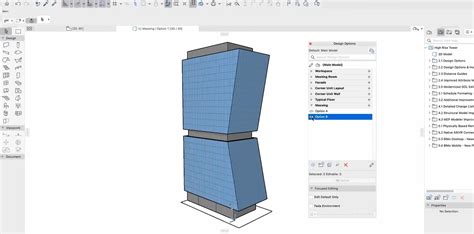

Archicad Fal- és Gerendavágások Kezelése

Az Archicad fal- és gerendavágások precíz és hatékony kezelése alapvető fontosságú a részletes és pontos építészeti modellek létrehozásához. A szoftver többféle módszert kínál az elemek metsződésének és csatlakozásának szabályozására, biztosítva a modellek vizuális és szerkezeti helyességét.

Fal-fal Metsszések

Fal-fal metsződések esetén a falaknak nem csak ütközniük kell, hanem a referenciavonalaiknak is metszeniük kell egymást. Ha két vagy több fal találkozik (a referenciavonalak metszik egymást), az elemszintű csomópontok vezérléséhez használja a Csatlakozási sorrend funkciót.

Gerenda-gerenda Metsszések

A gerenda-gerenda metsződések maximális rugalmassága érdekében ügyeljen arra, hogy a gerendák referenciavonalai metsszék egymást. Ilyenkor a gerendáknak tulajdonképpen nem szükséges ütközniük. A gerendák automatikusan egymásba nyúlnak a referenciavonalaik mentén. A gerendák metszése egyszerű ütköztetéssel is megvalósítható, ilyenkor nem szükséges, hogy a referenciavonalak metsszék egymást. Ebben az esetben azonban a gerendák megállítják egymást, azaz nem nyúlnak automatikusan egymásba a referenciavonalaik mentén.

Csomóponti Kezelés Több Elemmel

Ha 3 vagy több fal vagy gerenda találkozik egy csomópontban, a csomópont több kétirányú csatlakozásból álló csoportként viselkedik. A kapcsolatok rendjét a csatlakozási sorrend határozza meg.

Különleges Elemkapcsolatok

Burkolt Oszlopok és Réteges Falak

Ha egy ún. burkolt oszlopot helyez el, amelynek közös része van egy réteges fallal, az oszlop áttöri a réteges fal teherhordó rétegeit, függetlenül a rétegek prioritásától. 3D-ben a fal burkolórétegei az oszlop burkolatához lesznek hozzáadva.

Nyílászárók és Födémek

Amikor a falban elhelyezett nyílászáró (ajtó vagy ablak) egy síkban van a födém tetejével, a födém burkolatának rétege folytatódik a falon, a réteghez rendelt összemetsződési prioritásoktól függetlenül (egészen a födém teherhordó rétegéig). Balra: Az ablak és az ajtó egy síkban van a födém tetejével. Ebből kifolyólag a födém burkolatának rétegei nem a prioritások szerint csatlakoznak a falrétegekhez.

Egyesítési és Vágási Parancsok

Ha a metszet héjszerkezetet, tetőt vagy alakzatot tartalmaz, a megfelelő metszés érdekében használja a Tervezés > Csatlakoztatás > Elemek egyesítése parancssort. Ha egy héjszerkezet vagy tető a vágóelem szerepét tölti be (Tervezés > Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel), össze lesz fűzve a levágott elemmel.

Vonalkiküszöbölési Szabályok

Ha két (azonos vagy eltérő szerkezeti elem típusú) elem találkozik a modellnézetben (Metszet, Homlokzat, 3D dokumentum), a következő vonalkiküszöbölési szabályok érvényesek. Ezek a szabályok nem érvényesek az alaprajzon, ott ugyanis minden vonal megjelenik. A vonalak láthatóságának beállításához használja a Megjelenítési sorrend lehetőséget. Ha valamelyik vagy semelyik elem sem használ építőanyagot (pl. két tárgy), akkor a metszeti kitöltésekre a fenti logika érvényes (az építőanyagoktól eltérően).

Fóliák és Metszési Csoportok Vezérlése

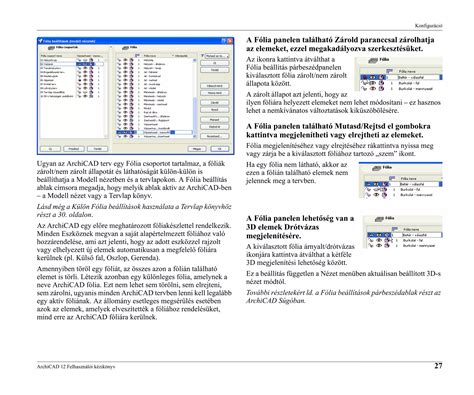

Ha meg szeretné tartani a válaszvonalat, módosítsa az egyik elemhez tartozó Fólia metszéscsoport számot. A Fóliák használhatók az elemek összemetsződéseinek vezérlésére. Ehhez módosíthatja a Fólia-összemetsződési csoport számokat a Fóliabeállításokban. Az ugyanahhoz a Fólia metszéscsoporthoz tartozó és egymást metsző elemek egymáshoz illeszkednek, amennyiben pontosan vannak megrajzolva. Megjegyzés: A Fólia metszési számok nem kapcsolódnak az elemprioritásokhoz, mindössze címkeként, feliratként funkcionálnak.

A Fóliák Kapcsolódása és Láthatatlansága

Előfordulhat, hogy Ön meg szeretné akadályozni ezt a csatlakozást, például ha meg akarja mutatni a nem csatlakoztatott réteges falak részletes összetételét. Megjegyzés a rejtett fóliával kapcsolatban: Az azonos összemetsződési szinten lévő elemek akkor is összekapcsolódnak, ha valamelyikük fóliája láthatatlan. Ez "hiányzó" vonalakat eredményezhet, azt mutatván, hogy az egyik összemetszendő elem rejtett fólián van.

Archicad 17 Új Metszési Módszere

Az Archicad 17 óta a jelentősen továbbfejlesztett metsződések módszer lehetővé teszi, hogy az építőanyagon belüli az összemetsződési prioritás minden szerkezeti elem között működjön - beleértve az egyrétegű, réteges szerkezetű és profilos elemeket. Az új metsződések módszer a Terv beállításai > Örökölt beállítások... Miután megszüntette a Korábbi összemetszési mód jelölőnégyzet jelölését, a modell metsződései eltérő módon jelenhetnek meg. Ajánlott ellenőrizni a modellt, elvégezni a szükséges módosításokat a modell geometriáján, és ellenőrizni a korábbi, szükségtelenné vált megoldásokat is (például 2D részletezés vagy SEO). Azok a meglévő metsződések, melyek nem eredményeznek geometriai elem ütközést, nem fognak automatikusan igazodni. Ha azt kívánja, hogy az automatikus metsződések hatással legyenek ezekre, számos funkció segít az ütközések elérésében, és eközben lehetővé teszik, hogy az automatikus metsződések logika érvénybe lépjen. Azok az újonnan elhelyezett elemek, amelyek ütközéseit az új modellezési eljárásokkal készítették, az új logika szerint tisztulnak le.

Fal Típusok és Paraméterek

Az ARCHICAD-ben egyenes, görbe, trapéz és sokszögvonal alakú falakat lehet húzni. A falszerkezet lehet egyszerű (egyetlen összetevő alkotja) vagy réteges (több összetevő alkotja). Létrehozhat összetett falakat is (Profilos fal), amelyek tetszőleges formájúak és több anyag kombinációjából állnak. A fal paraméterei a Fal eszköz beállításainál adhatók meg. A falak alja (a többi elemhez hasonlóan) a fal honszintjéhez van kapcsolva. Felső kapcsolat létrehozható a fal és a tervben szereplő bármelyik, a falnál magasabban lévő szint között. Szükség szerint állítsa be a felső kapcsolattól vagy a honszinttől számított eltolásokat; ez módosítja a fal magasságát.
