ARCHICAD rétegek kezelése és kijelölése

Az ARCHICAD számos funkciót kínál a rétegek hatékony kezelésére és kijelölésére, ami elengedhetetlen a komplex építészeti modellek pontos és átlátható felépítéséhez.

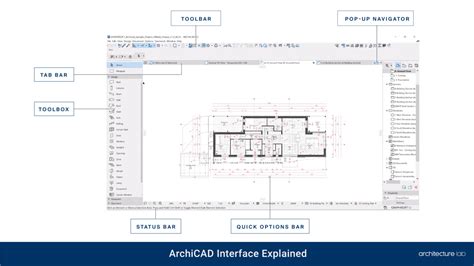

Az Eleminformáció kiemelése

Az Eleminformáció kiemelése funkció segíti a kijelölést, valamint az olyan kapcsolódó elemek azonosítását, mint például a rétegek. Előfordulhat, hogy csak ideiglenesen szeretné kikapcsolni ezt a kiemelést, például amikor a vonalak és kitöltések valódi színét szeretné látni kijelölés közben. Az ARCHICAD úgy segíti az elemek azonosítását, hogy kijelölés előtt és a Varázspálca használatakor kiemeli azokat. A 3D-s munka közben jól látható, hogy az információs kiemelés az elem teljes körvonalára kihat, tehát a kontúroknak még a takart vonalait is mutatja.

A kapcsolódó elemek kijelölése a paramétermásolási funkciókkal (Paraméterek felvétele és Paraméterek átadása parancsok) is működik: az információ kiemelése a pipettát/injekciós tűt formáló kurzorral együtt jelenik meg a paraméter másolása előtt.

Réteges szerkezetek kezelése

Az ARCHICAD lehetővé teszi réteges szerkezetek létrehozását és kezelését, amelyek alapvető építőelemek, mint például falak, födémek és tetők felépítését határozzák meg. Ezek a szerkezetek több rétegből állnak, melyek mindegyike saját tulajdonságokkal rendelkezik.

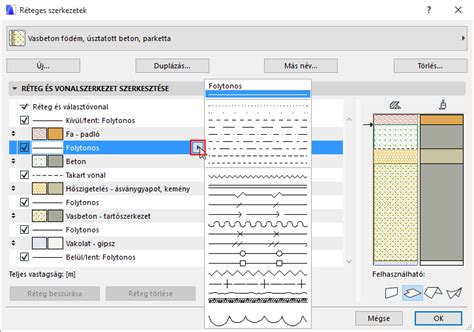

Rétegek és tulajdonságaik

• Válasszon egy előre definiált réteges szerkezetet a párbeszédablak tetején található kiugró listából.
• Ez a terület a réteges szerkezet részeit (rétegek és kontúr/elválasztó vonalak) jeleníti meg.
• Ennek grafikus ábrázolása (metszeti és felületi megjelenése) látható a jobb oldali előnézetben.
• Áthúzással módosíthatja a rétegek sorrendjét.
• Építőanyag: Kattintson az előugró menüre, és válasszon más építőanyagot a kijelölt réteghez.
• Réteglezáró vonalak: Jelölje be a kijelölt réteg lezáró vonalainak megjelenítéséhez a réteges szerkezetben.
• Típus: Kattintson a listára a kijelölt réteg Mag, Burkolat vagy Más rétegként való megadásához.
• Ha egy rétegtípust „Tartószerkezet”-ről „Burkolat”-ra módosít, akkor a módosított réteg és a legközelebbi oldal között lévő összes réteg ugyancsak burkolattá változik.
• Vonal megjelenítése: Jelölje be ezt a négyzetet a réteghatár vonal megjelenítéséhez a réteges szerkezetben.

Rétegek beillesztése és törlése

• Egy meglévő réteg párbeszédablak listában való kijelölésével kattintson a kurzor jelenlegi helyére és szúrjon be egy új réteget e fölé, mindkét oldalán elválasztó vonallal.
• Ezzel a gombbal törölheti a kijelölt réteget.

A réteges szerkezet használata

Az ikonokra kattintva - fal, födém, tető és/vagy héjszerkezet - megadhatja, hogy a jelenlegi réteges szerkezet mely elemek szerkezeti választékába kerüljön bele. Ez a Réteges szerkezet jelenik meg a réteges szerkezet előugró menüben a megfelelő elem beállításait (Fal, Födém, Tető és/vagy Héjszerkezet beállításait) tartalmazó párbeszédpanel mezőiben.

Használja az alábbi felbukkanó menüt, és válasszon egy réteges szerkezetet. Egy ikon jelzi, hogy a kijelölt réteges szerkezetnek van-e tartószerkezete.

Megjegyzés: A réteges szerkezetek speciális elemekhez (fal, födém, tető és/vagy héjszerkezet) vannak megadva a "Használat" vezérlő által, itt: Lehetőség > Elemattribútumok. A Beállítások elemnél megjelenő Réteges szerkezet felugró ablakban csak azok a réteges szerkezetek láthatók, amelyek „Felhasználható” vezérlőjénél meg van jelölve az éppen konfigurált elemtípus.

Kitöltések és azonosítók

A rétegeket „elválasztóvonalak” határolják el egymástól. A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Ez a panel a Kitöltés Alaprajzi megjelenését szabályozza.

Az itt elérhető kitöltések mind egyszerű kitöltéstípusok (réteges szerkezetek nem elérhetők); és mindegyik vázlatkitöltésként van definiálva. A Kitöltésminta legördülő menü bal oldalán lévő gombra kattintva válasszon kitöltéskategóriát a kitöltéshez.

• Vezérvonal: a kitöltés vezérvonala segítségével adja meg a kitöltés helyzetének vektorát.
• Radiális torzítás: a vektor radiális torzításának grafikus beállítása.
• A Terület megjelenítése jelölőnégyzet segítségével megjeleníthető a kitöltéshez tartozó terület szövege.

Megjegyzés: A területszöveg és bármely hozzárendelt mutatóvonal formátuma a Méretszöveg beállításai párbeszédablakban állítható be.

Az ID mező az elemek lista nézetben történő azonosítását és csoportosítását szolgálja. Ha az azonosítóban bárhol szerepel egy szám is, az ARCHICAD hozzáad egyet ehhez a számhoz minden újonnan megrajzolt elemnél, feltéve, hogy az Új elem ID rendelése minden új elemhez kijelölő négyzet be van kapcsolva a Lehetőség > Munkakörnyezet > További lehetőségek párbeszédablakban. Elemek betoldása esetén problémák merülhetnek fel az azonosítók körül. Az ARCHICAD ugyanis nem ellenőrzi az esetleges ID egybeeséseket.

Megjegyzés: Minden szerkezeti elemnek globális ID-je van, amelyet a program automatikusan hoz létre és tárol a terv szerkesztése során.

Összefoglaló a rétegek kezeléséről

A réteges szerkezetben fontos a rétegek sorrendje. Kijelölt réteg esetén kattintson a felugró ablakra, és válasszon másik építőanyagot. Kijelölt réteg esetén jelölje be a négyzetet annak lezáró vonalainak megjelenítéséhez. A felugró ablakban válasszon beállítást a kijelölt réteghez (Mag, Burkolat, Egyéb).

Például beállíthatja, hogy egy adott réteges szerkezet tetőhöz és héjszerkezethez használható. Tekintse meg az előnézetet, amelyen látható a kijelölt réteges szerkezet metszeti és felületi megjelenése vagy vonaltípusa.
