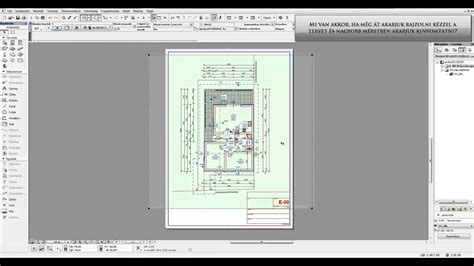

A Tervlapok kezelése az Archicadben kulcsfontosságú a projektek rendezett és professzionális bemutatásához. A Tervlapok lehetővé teszik a különböző tervrajzok, metszetek, homlokzatok és egyéb dokumentációk egységes keretbe foglalását és kinyomtatását.
Tervlap Beállításai
A Tervlap beállításait a Navigátor ablak alján található „Beállítások” gombra kattintva érheti el. Itt adhatja meg a Tervlap legfontosabb paramétereit.

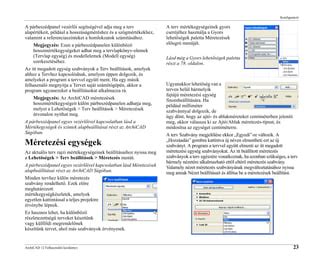

Méret és Elrendezés
A Tervlapsablon méretét a legördülő listából választhatja ki a szabványos papír méretek közül, vagy használhatja az egyéni méret beállítását. Az „A Tervlap alatt” opció lehetővé teszi a tervlapsablon elemek megjelenítését a tervlap mögött, ami különösen hasznos lehet.
Az „Automatikus elrendezés” az alapértelmezett mód, amely automatikusan elhelyezi a rajzokat. A Navigátor hely alapján történő elrendezés esetén a rajzok a Navigátor nézet térképén való megjelenésük sorrendjében (fentről lefelé) kerülnek lehelyezésre. Az Alaprajzok kivételt képeznek, ezek Nézet térkép szerinti sorrendjükben lentről felfelé kerülnek lehelyezésre.
Rajzok Elhelyezése és Sorrendje
Ha a sorozatot név/azonosító (vagy azonosító/név) alapján rendezi, bejelölheti a négyzetet, ha a név (vagy az azonosító) változásakor új sort/oszlopot kíván nyitni. Ha a sorozatot Navigátor hely alapján rendezi, jelölje be ezt a négyzetet, hogy ezáltal új sor/oszlop nyíljon minden új Navigátor nézet térkép mappához.
A rajzok közötti távolság beállításával megadhatja a lehelyezett rajzok sorai és oszlopai közötti távolság hosszát. Ha ezt a beállítást választja, kattintson a „Háló beállításai” lehetőségre a háló beállításainak megadásához.
A „Sík” beállítás a cellaazonosítók számozását sorban végzi. A párbeszédablakba történő belépéshez válasszon ki egy Tervlapot a Tervlap ablak megnyitásával vagy a Navigátor/Szervezőből történő kiválasztással.
Az „Rajz azonosító megadásának folytatása az előző tervlaptól” opció bejelölésével az azonosítót az előző tervlapon lévő azonosítók sorozatát folytatva rendelheti hozzá. Ez akkor lehet hasznos, ha meg kell különböztetnie ezeket az adatokat a különböző tervlapoknál. Például, előfordulhat, hogy a terv már a kivitelezési szakaszban van, de egy Tervlap még mindig előkészítési stádiumban van, míg egy másik Tervlap státusza „A vállalkozó jóváhagyta”. Ezen a lapon találhatók a nyílászáró különböző részeire vonatkozó 2D megjelenítési paraméterek, a szóban forgó GDL tárgyra vonatkozó felhasználói felület leírásánál megadottak szerint.

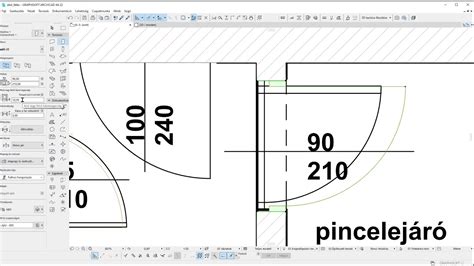

2D Megjelenítési Paraméterek
Megjegyzés: Tetszés szerint használhatja a 2D jellemzőket, melyeket az Ajtó/ablak beállítások lapon, az Alaprajz és metszet panelen adott meg. Az egyszerűbb kezelhetőség érdekében ennél a módszernél kevesebb paraméter található. A fal körvonalának beállítása a nyílászáró megjelenítéséhez.
Ha kitöltéseket kíván használni az ajtóknál/ablakoknál, jelölje be a „Kitöltések használata” négyzetet az összes kitöltési paraméter engedélyezéséhez. Az alaprajzi ablak/ajtó összetevők 2D jellemzőit (vonaltípus, toll, kitöltés) általában az Alapbeállítások panel Alaprajz és metszet lapján adhatja meg. Az alapbeállítások csak akkor lépnek érvénybe, ha a vonatkozó „Elem vonaltípusainak/tollainak/attribútumainak felülírása” jelölőnégyzet(ek) be van(nak) kapcsolva.
Megjegyzés: Bizonyos ajtók/ablakok esetén nincs megadva vonatkozó GDL paraméter.
