Az ArchiCAD egy komplex építészeti tervezőszoftver, amely számos funkciót kínál az épületek vizuális megjelenítésére és dokumentálására. Az egyik ilyen fontos vizuális elem az emeletszint jelölések, amelyek kulcsfontosságúak a metszetek, homlokzatok és falnézetek helyes értelmezéséhez.
Az emeletszint vonalak szerepe a tervezésben

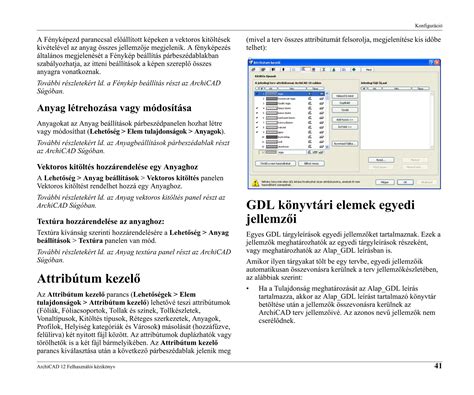

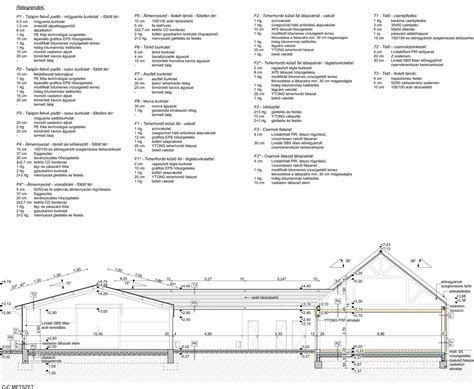

Az emeletszint vonalak a szintek függőleges helyzetét mutatják a metszeteken, homlokzatokon és falnézeteken. Ezek a vonalak segítenek a tervezőknek és az építkezésen dolgozóknak pontosan megérteni az épület különböző szintjeinek magasságát és elhelyezkedését egymáshoz képest. A metszet/homlokzat/BF (belső falnézet) ablakban meg lehet jeleníteni az emeletszinteket, így azok vizuálisan is jól láthatóvá válnak a tervdokumentációban.
Az emeletszint-vonalakra asszociatív méretezések helyezhetők el. Ez azt jelenti, hogy a méretezés automatikusan frissül, ha az emeletszint vonal pozíciója megváltozik, megkönnyítve ezzel a pontos méretezést és a tervezési folyamatot.
Szintvonaljelek és megjelenítésük testreszabása
A szintvonaljelek könyvtári elemek, amelyek szabványosított módon jelenítik meg az emeletszinteket. Az ArchiCAD rugalmasságot biztosít a megjelenítés testreszabásában: minden emelet esetén kikapcsolható a szintvonalak megjelenítése a teljes tervben, azaz minden metszetben, homlokzaton és belső falnézetben.
A szintvonalak megjelenítésének kikapcsolásához vagy bekapcsolásához kövesse az alábbi lépéseket:
- Nyissa meg a Tervezés > Szintek beállításai panelt.
- A kívánt kijelölt szinten távolítsa el a jelölést az „Emeletszint vonal” jelölőnégyzetből a megjelenítés kikapcsolásához, vagy tegyen bepipálást a bekapcsolásához.
Szintek kezelése és méretezésük
Fontos tudni, hogy ha töröl egy szintet a tervből, annak emeletszint-méretezése is automatikusan törlődik. Ezért mindig körültekintően járjon el szintek törlésekor.
Új szint beillesztésekor annak emeletszint-méretezését manuálisan kell elhelyeznie. Ez biztosítja, hogy az új szint méretezése pontosan illeszkedjen a terv többi részéhez.
Emeletszint vonalak mozgatása
A Szintszerkesztési mód lehetővé teszi az emeletszint vonalak precíz pozicionálását. Amennyiben módosítani szeretné egy emeletszint vonal helyzetét, kövesse az alábbiakat:
- Nyissa meg a Szintszerkesztési módot.
- Megjelenik a Szintszerkesztési mód paletta.
- Helyezze a kurzort arra az emeletszint vonalra, amelyet el szeretne mozdítani. A kurzor ekkor felveszi a jellegzetes "Mercedes" formát, jelezve, hogy az elem szerkeszthető.
- A kívánt pozícióba húzza a vonalat.
- Az OK gombra kattintva tudja érvényre juttatni a változásokat, majd lépjen ki a Szintszerkesztési módból.
ARCHICAD tutorial - Beépítettség tulajdonságkezelővel
Az ArchiCAD emeletszint jelöléseinek helyes használata elengedhetetlen a pontos és érthető építészeti dokumentáció elkészítéséhez.
