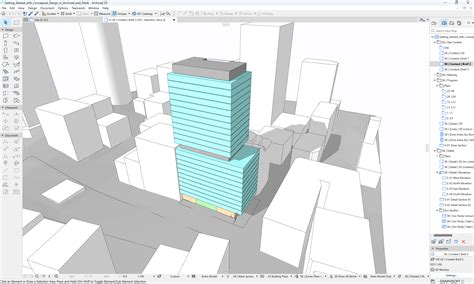

Az Archicad kiegészítők (Add-Onok) segítségével speciális objektumokkal gazdagíthatjuk a tető-, födém- és falszerkezeteket. Ezek az ingyenesen elérhető, Graphisoft által fejlesztett "jólesésű" kiegészítők új képességekkel bővítik az Archicad funkcionalitását, bár meg kell jegyezni, hogy ezek örökölt kódon alapulnak, amelyeket a Graphisoft már nem támogat aktívan. Az Archicad 20-tól kezdve az összes kiegészítő telepíthető egyszerre az Archicad Goodies Suite telepítőjével.
A kiegészítők használatának megkezdése előtt győződjünk meg róla, hogy a Kiegészítők Könyvtárat (Accessories Library) hozzáadtuk a projekthez a Könyvtárkezelő (Library Manager) segítségével.
Kiegészítők Elhelyezése Épületelemeken
Az épületelemekhez (fal, tető, födém) való kiegészítők elhelyezésének folyamata általában hasonló:
- Először is válasszunk ki egy meglévő épületelemet az alaprajzon (fal, tető vagy födém).
- Ezután válasszuk ki a megfelelő parancsot a Tervezés > Tervezési Extrák > Kiegészítők hierarchikus menüből.
- A "Kiegészítő Objektum Kiválasztása" (Choose Accessory Object) párbeszédablak felszólít minket egy kiegészítő objektum kiválasztására.

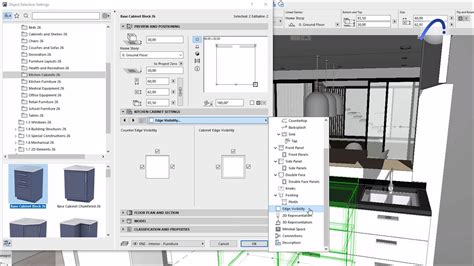

- Az objektum paramétereit az "Összes Paraméter" (All Parameters) és az "Egyéni Beállítások" (Custom Settings) panelen állíthatjuk be.
- Más paraméterek (például egy tető dőlésszöge) automatikusan beállításra kerülnek az objektum elhelyezésekor, az érintett épületelem beállításai alapján.
- Kattintsunk az "OK" gombra a Kiegészítő Objektum párbeszédablakban, majd az alaprajzon kattintva helyezzük el a Kiegészítő Objektumot.
A folyamat egyszerűsítése érdekében a kiegészítő objektumok variációit elmenthetjük "Kedvencekként" (Favorites).
Tető Kiegészítők
A "Tető Kiegészítők" (Roof Accessories) parancs lehetővé teszi a "Tető Felületképzés" (Roof Surfacer) vagy a "Fafödém" (Wood Ceiling) objektum elhelyezését. A Tető Felületképzés objektum képes tetőfedést modellezni fémlemezekkel vagy cseréplécezéssel, a Tető Felületképzés Beállítások panelen (Roof Surfacer Settings Panel) található beállítások alapján. Fontos megjegyezni, hogy a felületképzés csempeként történik, és jelentős geometriai részletet (ezáltal renderelési időt) adhat hozzá minden tetősíkhoz.
Födém Kiegészítők
A "Födém Kiegészítők" (Slab Accessories) parancs kiválasztásakor két objektum közül választhatunk.
Fali Kiegészítők
A "Fali Kiegészítők" (Wall Accessories) paranccsal különféle objektumokat helyezhetünk el, amelyek részletgazdagabbá teszik a falainkat.
"Lécezés és Borítás" (Moldings and Panelings) Objektum
Ez az objektum a falak belső részleteit modellezi, legfeljebb három választható lécprofilból és az ezek közötti opcionális borításból (lambéria és falpanelek) áll. Az objektum egyéni paraméterei a "Fali Kiegészítő Objektum Kiválasztása" (Choose Wall Accessory Object) párbeszédablakban állíthatók be, az "Egyéni Beállítások" vagy az "Összes Paraméter" panelen.
"Döntött Fal" (Battered Wall) Objektum
A "Döntött Fal" objektum képes döntött kőburkolatokat és hasonló, falra felvitt elemeket modellezni. Ennek az objektumnak az alsó és felső vastagsága eltérő lehet. Az alaprajzon a "Döntött Fal" szimbólum mutatja az objektum külső határait, valamint egy adott magasságban (pl. 1,2 méter) a metszetét.
"Falváz" (Wall Framing) Objektum
A "Falváz" objektum a falakon belüli vázszerkezet (pl. OSB vagy gipszkarton falaknál a fa vagy fém tartószerkezet) ábrázolására használható. Kezeli a derékszögű sarkokban és a csatlakozó falaknál elhelyezett tartóelemeket. Az ablakok és ajtók mellett dupla tartóelemeket, "cripples"-eket (rövid tartóelemek), "jack studs"-okat (ajtó- és ablaknyílások melletti függőleges tartóelemek) és paraméteres áthidalókat helyez el. A 2D-s ábrázolás paraméterlistája tartalmaz egy "Vázlatos Metszet Megjelenítése" (Show Framing Elevation) kapcsolót.
Korlátozások: Az ajtók és ablakok nyílásai vízszintes élekkel rendelkeznek, amelyek merőlegesek az eredeti fal síkjára. Ezek az objektumok rendelkeznek egy "LUMBER PACK" (fatermék csomag) számítási tulajdonsággal, amely felsorolja az egyes elemek névleges keresztmetszeti méreteit, és szükség esetén a hosszúságukat a következő egész hüvelykre kerekíti.
