Az ARCHICAD rugalmas eszközöket kínál a külső rajzok és képek kezelésére, lehetővé téve azok importálását, beillesztését és szerkesztését. A következőkben részletesen bemutatjuk, hogyan cserélhetők és kezelhetők a rajzeszközök forrásfájljai.
Képek beillesztése és kezelése az ARCHICAD-ben
A Kép eszköz ábrák elhelyezésére és szerkesztésére szolgál. A Vágólap tartalmának felhasználásához kattintson a Beszúrás gombra. Ha a Vágólap képi információt tartalmaz, ezt a program közvetlenül fogja használni. Bármilyen képfájl kivágott nézete beilleszthető az ARCHICAD tervbe. Ehhez nyissa meg a kívánt képfájlt az ARCHICAD tervfájl mellett. Jelölje ki a kívánt képterületet a területkijelölő eszközzel, majd másolja a vágólapra. Zárja be a képfájlt, majd illessze be a képet a megnyitott tervbe. A lenti név mező az importálandó fájl nevét vagy a „Betoldott kép #” szöveget tartalmazza, amennyiben a kép a vágólapról került beillesztésre. Amennyiben szükséges, kattintson a mezőre, hogy a képet átnevezhesse.
Tipp: Rajzok vagy képek szkennelése során a méretek gyakran torzulnak. Szüntesse meg az Aránytartó mező lenyomott állapotát, így függetlenítve a méreteket egymástól, majd külön állítsa be a helyes magasságot és szélességet.
A képméret és a képfelbontás nem függetlenek egymástól. Az Elforgatás szöge mezőben adja meg a kép elforgatásának a mértékét. Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során.

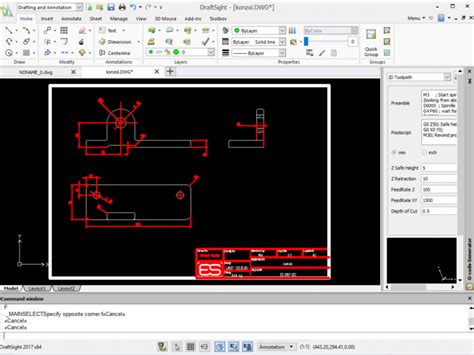

DXF és DWG fájlok importálása és kezelése
A DXF és DWG formátumú fájlokat az ARCHICAD-ben Rajzként vagy Tervlapként nyithatja meg. A Rajz beállításai párbeszédablakban testre szabhatja a rajzok méretét, léptékét, feliratát és keretét. Ha az alapértelmezett fordítót szeretné használni, válassza a Megnyitás parancsot, és a kiválasztott fájl megnyílik az ARCHICAD-ben.
Csapatmunka esetén: A közös fordítók használatával valamennyi felhasználó ugyanazokhoz az átalakítási beállításokhoz férhet hozzá. Ezért javasolt, hogy a CAD rendszergazda (vagy az irodában ezzel megegyező szerepet betöltő személy) kezelje a fordítók készletét és helyezze el azokat a szerveren. További információkért a fordítóbeállításokról ld. DXF/DWG fájlokat.
A DXF/DWG fájlokat Könyvtári elemként is megnyithatja, ha a Fájl > Könyvtári elemek > Könyvtári elem megnyitása parancsot választja. Kattintson az egér bal gombjával az AutoCAD rajzra, mozgassa a kívánt hely fölé, majd engedje el. A fájlt a legutoljára használt DXF-DWG fordító használatával fogja megnyitni a program. Ezzel a módszerrel a DWG/DXF fájl egyszerűen befűzésre kerül az ARCHICAD Tervfájlba.
Jelszavas védelem és fájlkonverzió
Jelenleg a Mac rendszerben nem lehetséges jelszóval védett AutoCAD 2004 és annál régebbi DXF/DWG fájlok megnyitása, mert az operációs rendszer nem támogatja azt a titkosítási eljárást, melyet a jelszó mechanizmus használ. Windows esetén előfordulhat, hogy az operációs rendszer nem támogatja a jelszómegadási rutint. Külső referenciafájloknál a program a fájl első ARCHICAD-be történő betöltésekor fogja kérni a jelszót.

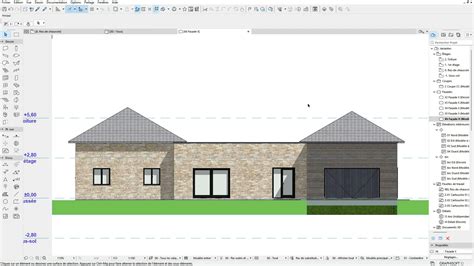

Rajzkezelő és fájlparaméterek
Az AutoCAD blokknak az ARCHICAD-en belül leginkább a Könyvtári elem felel meg. A blokkhivatkozások (beillesztett rajzelemek) illeszkednek a könyvtári elemek példányaihoz. A blokkok könyvtári elembe való konvertálása az egyedüli módja annak, hogy azok 3D-s szerkezeteit megőrizzük. Mindamellett eredményesebb lehet - a kevesebb tárolt felület miatt - a viszonylag összetett blokkok szétbontása.
A listában kijelölt rajzokhoz a helyi menüben is találhatók parancsok. A Rajzkezelőben nem lehet közvetlenül módosítani a kijelölt rajz paramétereit.
- Típus: a rajz forrásának típusát jelzi (pl. külső fájl, beágyazott kép).
- Forrásnézet: a Navigátor Terv térképén megjelenített forrásnézet.
- Módosított: A forrás megváltozott.
- Beágyazott: A rajz kapcsolata megszűnt és nem lehet frissíteni.
- Ellenőrizendő: Archicad automatizált háttér gyors-ellenőrzés funkciója nem tudja biztosan eldönteni, hogy a rajzot szükséges-e frissíteni vagy nem. Kattintson az Állapot ellenőrzése gombra és kiderül, hogy a rajz vagy OK vagy Módosított. Az utóbbi esetben a Kézi frissítésű rajznál eldöntheti, hogy frissíteni kívánja-e.
A bal felső sarokban látható parancsok (ikonok) a listában kijelölt rajz(ok)ra vonatkoznak.
- Megszünteti a kijelölt rajz kapcsolatát. A rajz ekkor be van ágyazva a tervbe.
- Nyissa meg a kijelölt rajz forrás nézetét.
Megjegyzés: Paraméterek egyszerre több rajzhoz való hozzárendeléséhez (mint egy egységes toll készlet a Tervlapkönyv minden rajzához), jelölje ki a rajzokat a Rajzkezelőben és kattintson a Beállításokra.
DXF/DWG rajzi egység és léptékbeállítások
Amikor exportál vagy importál valamit DXF vagy DWG formátumban, meg kell adnia a méret- és távolságátváltási szorzószámot annak érdekében, hogy az ARCHICAD helyesen értelmezze az adatokat. A DXF/DWG fájl rajzi egységének használata (ha van) fontos a pontos méretmegjelenítéshez.
DXF/DWG fájl megnyitásakor meg kell határoznia azt a léptéket is, amelyben az AutoCAD-ben rajzolt elemek megfelelő arányait szeretné látni. Ez a lépték az importált AutoCAD rajz szövegeire és nyílhegyeire vonatkozik.
Állandó arány használata minden konverziónál: Állítsa be, hogy az ARCHICAD milyen léptéket használjon a konverzióknál.
Mindig az aktuális ARCHICAD ablakban megadott léptéket használja: Az ARCHICAD alaprajz léptékét használja konverziónál.
