Az Archicad programban a réteges szerkezetek és a kitöltések beállításai kulcsfontosságúak a pontos és részletes építészeti modellek létrehozásához. A szoftver számos lehetőséget kínál ezen elemek vizuális és funkcionális testreszabására.
Réteges Szerkezetek Beállítása
A réteges szerkezetek definiálása lehetővé teszi épületelemek, mint például falak, födémek, tetők és héjszerkezetek rétegeinek pontos megadását. Ezek a szerkezetek többféle építőanyagból állhatnak, és minden rétegnek saját tulajdonságai lehetnek.
Réteges Szerkezet Kiválasztása és Módosítása

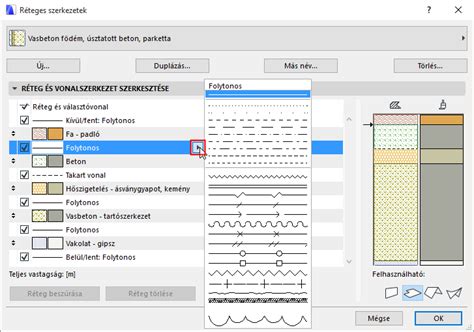

Válasszon egy előre definiált réteges szerkezetet a párbeszédablak tetején található kiugró listából. Ez a terület a réteges szerkezet részeit (rétegek és kontúr/elválasztó vonalak) jeleníti meg. Ennek grafikus ábrázolása (metszeti és felületi megjelenése) látható a jobb oldali előnézetben. Áthúzással módosíthatja a rétegek sorrendjét.
Réteg Tulajdonságainak Módosítása
- Építőanyag: Kattintson az előugró menüre, és válasszon más építőanyagot a kijelölt réteghez.
- Réteglezáró vonalak: Jelölje be a kijelölt réteg lezáró vonalainak megjelenítéséhez a réteges szerkezetben.
- Típus: Kattintson a listára a kijelölt réteg Mag, Burkolat vagy Más rétegként való megadásához. Ha egy rétegtípust „Tartószerkezet”-ről „Burkolat”-ra módosít, akkor a módosított réteg és a legközelebbi oldal között lévő összes réteg ugyancsak burkolattá változik.
- Vonal megjelenítése: Jelölje be ezt a négyzetet a réteghatár vonal megjelenítéséhez a réteges szerkezetben.
Új Rétegek Hozzáadása és Törlése
Egy meglévő réteg párbeszédablak listában való kijelölésével kattintson a kurzor jelenlegi helyére és szúrjon be egy új réteget e fölé, mindkét oldalán elválasztó vonallal. Ezzel a gombbal törölheti a kijelölt réteget.
A Réteges Szerkezet Használata

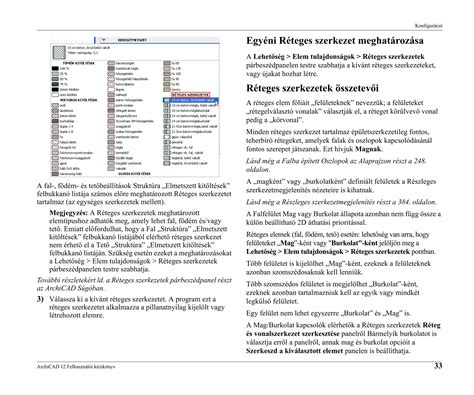

Az ikonokra kattintva - fal, födém, tető és/vagy héjszerkezet - megadhatja, hogy a jelenlegi réteges szerkezet mely elemek szerkezeti választékába kerüljön bele. Ez a Réteges szerkezet jelenik meg a réteges szerkezet előugró menüben a megfelelő elem beállításait (Fal, Födém, Tető és/vagy Héjszerkezet beállításait) tartalmazó párbeszédpanel mezőiben. Például beállíthatja, hogy egy adott réteges szerkezet tetőhöz és héjszerkezethez használható.
Tekintse meg az előnézetet, amelyen látható a kijelölt réteges szerkezet metszeti és felületi megjelenése vagy vonaltípusa.
Egy ikon jelzi, hogy a kijelölt réteges szerkezetnek van-e tartószerkezete. A réteges szerkezetek speciális elemekhez (fal, födém, tető és/vagy héjszerkezet) vannak megadva a "Használat" vezérlő által, itt: Lehetőség > Elemattribútumok. A Beállítások elemnél megjelenő Réteges szerkezet felugró ablakban csak azok a réteges szerkezetek láthatók, amelyek „Felhasználható” vezérlőjénél meg van jelölve az éppen konfigurált elemtípus.
Kitöltések Beállítása
A Kitöltés panel az alaprajzi megjelenést szabályozza. Az itt elérhető kitöltések mind egyszerű kitöltéstípusok, és mindegyik vázlatkitöltésként van definiálva. Réteges szerkezetek itt nem érhetők el.

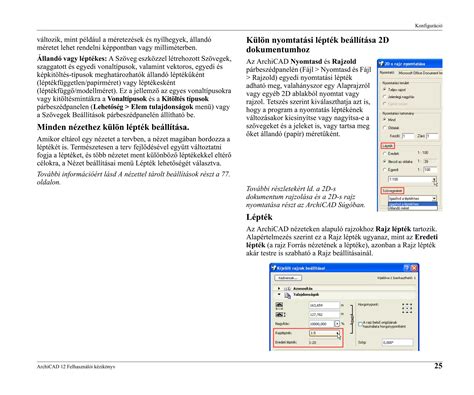

Kitöltés Kiválasztása és Irányának Meghatározása
A Kitöltésminta legördülő menü bal oldalán lévő gombra kattintva válasszon kitöltéskategóriát a kitöltéshez. Ha a Kitöltés kezdőpontjához képest opciót választja, majd rajzol egy kitöltéspoligont, megjelenik a kitöltésbeállító ikon. Ezt használja a kívánt kitöltés irány vektorának megadásához.
Speciális Kitöltési Módok
A negyedik beállítás a Sugaras torzított kitöltés szerkesztési mód, mellyel grafikusan adhatja meg a kitöltés torzítását. A vezérvonal a kitöltés vezérvonalával adja meg a kitöltés helyzetének vektorát. A radiális torzítás a vektor radiális torzításának grafikus beállítása.
Területszöveg Megjelenítése
A Terület megjelenítése jelölőnégyzet segítségével megjeleníthető a kitöltéshez tartozó terület szövege. Megjegyzés: A területszöveg és bármely hozzárendelt mutatóvonal formátuma a Méretszöveg beállításai párbeszédablakban állítható be.
Elem Azonosítók (ID)
Az ID mező az elemek lista nézetben történő azonosítását és csoportosítását szolgálja. Ha az azonosítóban bárhol szerepel egy szám is, az ARCHICAD hozzáad egyet ehhez a számhoz minden újonnan megrajzolt elemnél, feltéve, hogy az Új elem ID rendelése minden új elemhez kijelölő négyzet be van kapcsolva a Lehetőség > Munkakörnyezet > További lehetőségek párbeszédablakban.
Elemek betoldása esetén problémák merülhetnek fel az azonosítók körül, mivel az ARCHICAD nem ellenőrzi az esetleges ID egybeeséseket. Minden szerkezeti elemnek globális ID-je van, amelyet a program automatikusan hoz létre és tárol a terv szerkesztése során.
