Az Archicad mennyezeti funkciói lehetővé teszik a felhasználók számára, hogy precíz és vizuálisan gazdag mennyezeti terveket hozzanak létre. Ezek a funkciók a 3D dokumentumok létrehozásán és testreszabásán alapulnak, biztosítva a részletek pontosságát és a vizuális megjelenítés minőségét.

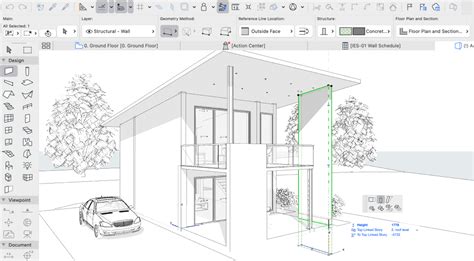

3D Dokumentumok Létrehozása és Kezelése
A 3D dokumentumok az Archicad mennyezeti funkcióinak alapját képezik. Ezek a dokumentumok a 3D modell egy specifikus nézetét rögzítik, amely később szerkeszthető és finomhangolható.
Metszet Jel és Név
A "Metszet jele (ID)" mező automatikusan generálódik, de a felhasználó szabadon módosíthatja azt. A "Név" mező legfeljebb 256 karaktert tartalmazhat, és a forrás nézet nevét állítja be a létrehozás időpontjában. Fontos megjegyezni, hogy ez a név nem követi automatikusan a szintnév változásait, de később tetszőleges egyéni szövegre módosítható.
Modell Manuális Újraépítése
A manuálisan újraépített 3D dokumentumok nem frissülnek automatikusan. A modell alapján történő újraépítéshez a "Nézet > Frissítés > Újraépítés modellből" parancsot kell választani a menüben.
3D Vetítések Újradefiniálása
A "3D vetítések újradefiniálása" gombra kattintva megnyitható az a párbeszédpanel, amelyben módosítani lehet a forrás 3D ablak 3D vetítését. Ez a funkció lehetővé teszi a 3D nézet finomhangolását.
Szűrt Elemek Újradefiniálása
A "Szűrt elemek újradefiniálása" gomb megnyitja az "Elemek szűrése és vágása 3D-ben" párbeszédpanelt. Itt a felhasználó elvégezheti a szükséges módosításokat a forrás 3D ablak számára, majd a panel bezárása után a program az elem szűrőnek megfelelően újradefiniálja a kiválasztott 3D dokumentumot.
Megjegyzés: A "Ennek a jelölőnégyzetnek egyszeri hatása van: ennek a 3D dokumentumnak a tartalma nem kerül újra meghatározásra, amikor a 3D ablakot megváltoztatja." opció azt jelenti, hogy a 3D ablak módosításai nem befolyásolják a dokumentum tartalmát, amíg ez a jelölőnégyzet be van pipálva.
Mennyezeti Terv Specifikus Beállítások
A mennyezeti tervek létrehozásához specifikus beállítások állnak rendelkezésre, amelyek a "Mennyezeti terv" opció alatt érhetők el.
Vetítés és Vágósík Magassága
"Vetítés „felfelé” a metszősíkról" jelenti, hogy a mennyezeti terv a metszősík felett jelenik meg. A "Vágósík magassága" mezőben adható meg az a magasság, amelyről az Alaprajzi vetítés létrehozásra kerül.
Kijelölés és Kijelölő Információ
A "Kijelölés/Kijelölő információ" párbeszédablak a kiválasztott 3D alaprajz dokumentum forrás alaprajzáról nyújt információt.
Metszett Elemek Egységes Tolla
Ha bejelöli a "Metszett elemek egységes tolla" négyzetet, akkor ugyanazokat a tollakat használhatja az összes metszett elemhez az adott 3D dokumentumban. A "Jelölje be az Elmetszett részek számára megadott felület használata 3D-ben" opció további testreszabási lehetőségeket kínál.
Felületek és Tollszínek
Az "Egységes tollszín" lehetőség választásával egységes színt alkalmazhat a 3D dokumentum összes nem metszett felületére. Ha a "Saját felület színek (árnyékolt)" opciót választja, akkor a nem metszett kitöltések az elem saját felület színeivel jelennek meg, ahogyan az az Építőanyag beállításokban meghatározásra került.
Nem Metszett Kontúrok és Átlátszóság
A "Nem metszett kontúrok egységes tolla" bejelölésével megjelenítheti a kitöltések kontúrjait a 3D dokumentum nem metszett felületein. Az "Átlátszóság" opció bejelölésével az átlátszó felületek is megjeleníthetők a 3D dokumentumban.
Archicad oktatás - Első lépések nagyfeladat - Brick+Data
Megjegyzés: A "Vektoros 3D kitöltés" és az "átlátszóság" vezérlők specifikusak az adott 3D dokumentumra vonatkoznak, míg az árnyékos kitöltés poligonjai tetszőlegesen testreszabhatók.
Ezek a funkciók lehetővé teszik a felhasználók számára, hogy részletes és pontos mennyezeti terveket hozzanak létre, amelyek vizuálisan is kielégítőek.
