Az ARCHICAD egy hatékony tervezőszoftver, amely számos funkciót kínál a pontos és részletes építészeti tervek elkészítéséhez. Az egyik fontos aspektem a mértékegységek és a méretezési beállítások helyes konfigurálása, hogy a tervek minden szempontból megfeleljenek a követelményeknek.

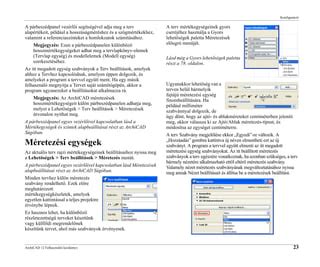

Méretezési beállítások konfigurálása
Az ARCHICAD lehetővé teszi a méretezési beállítások testreszabását a terv specifikus igényeihez. Ezek a beállítások nem vonatkoznak a számított értékekre, mint például a falak hossza az Interaktív konszignációnál, a Listázásnál és a Területek listázása kiegészítőnél. Ezekre a számításokra a Terv beállításai párbeszédpanel Számítási egységek és szabályok oldala vonatkozik.
Ha a párbeszédablakban testre szabta a méretezési beállításokat, a Szabványos elnevezés „Egyéni” elnevezésre változik. A vezérlők beállítása közben a Példa mezőnél megtekinthető az előnézet, azaz látható, hogyan jelenik majd meg a Méretezés típusa a tervben.
Kerekítés és pontosság
A kerekítési beállítások különösen fontosak a terület típusú méretezéseknél. Két fő opció áll rendelkezésre:
- Más: A program az értéket a beállított tizedesig kerekíti, de az utolsó számjegy(ek)et 5-ös vagy 25-ös léptékben határozza meg.
A pontosság beállításai elérhetők a fok, perc, másodperc és geodéziai egység szögmértékegység esetén is. Példánkban a tizedesjegyek száma kettő, de mivel az Extra pontosság beállított értéke 25, a következő tizedesjegy is megjelenik felső indexben, 25 pontosságú kerekítéssel.
Méretezési segédvonalak és megjelenítés
A Méretsegédvonal változása lépték szerint opció lehetővé teszi, hogy állandó léptékben tartsa a méretsegédvonalait, vagy hogy azok az ablaklépték függvényében változzanak. Válasszon az állandó vagy a léptékes lehetőség közül.
A Nulla láb és inch megjelenítése funkció lehetővé teszi a nulla értékek megjelenítésének szabályozását. Amennyiben a Láb és tört inch lehetőséget választja, ezen a részen három pár választó gombot talál; ha a Tört inch lehetőség mellett dönt, egy pár választó gombot láthat.
Fontos megjegyzés, hogy egy terven belül ugyanahhoz a méretezés típushoz nem használhat különböző mértékegységeket.
Alapbeállítások az ArchiCAD-ben Oktatóanyag kezdőknek - Méretek és munkamértékegységek
Az elemkonszignációknál a felhasználó által megadott fő elemparaméterek (pl. méretezési egység) határozzák meg a megjelenítést. Ezek a beállítások biztosítják a tervek egységes és pontos dokumentációját.
