A falak építészeti tervezés elengedhetetlen elemei, és az Archicad számos rugalmas beállítást kínál azok testreszabására. Ez az útmutató részletesen ismerteti a falbeállítások különböző aspektumait, hogy segítsen a felhasználóknak maximálisan kihasználni a szoftver képességeit.

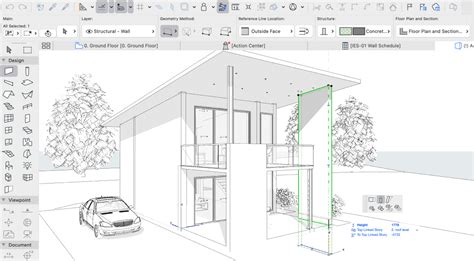

Falmagasság és Szintek Kapcsolata
Bizonyos elemek (fal, oszlop, helyiség, lépcső) felső része hozzákapcsolható egy szinthez. Ha később módosítja a tervben a szintek helyzetét vagy magasságát, az esetleges csatolt elemek magassága automatikusan igazodni fog a változásokhoz. Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt falak magassága automatikusan követi a módosítást. Beállíthat egy eltolási értéket a fal teteje és a felső kapcsolódó szint között (a fal magassága megfelelően változik). A Fal magassága értéket befolyásolja az alsó és felső eltolási érték, ha van ilyen. Meghatározza a Fal referenciavonalának aktuális magasságát a hivatkozási szinttől számítva (alapértelmezés szerint a hivatkozási szint a Terv 0,00 szint). Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték. Ez nem kapcsolt, hanem számított érték.
Fal Geometriája és Összetettsége
A Fal összetettsége ikonok segítségével választhatja ki a fal geometriáját: egyenes, ferde vagy kétszeresen ferde. Ez a jelölőnégyzet csak akkor látható, ha a geometria módszer Sokszög fal. Megjegyzés: A Fal beállításoknál található referenciavonal vezérlők nem alkalmazhatók poligonális falakra. Referenciavonal eltolása: „külső” vagy „belső” referenciavonal használatakor pozitív eltolási érték megadásával a fal közepe (vagy a mag közepe) felé mozgathatja a referenciavonalat. A negatív eltolással a fal középvonalától (vagy a mag tengelyétől) távolabb helyezi a referenciavonalat.

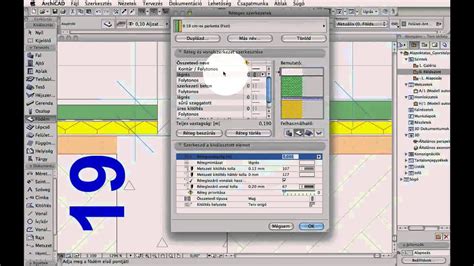

Réteges Falak és Anyagok
A réteges fal vastagságát a Beállítások > Elemattribútumok > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg. A réteges fal vastagságát a Lehetőség > Elemattribútumok > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg.
Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat. Megjegyzés: Ebben a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat.
Felületek és Textúrák Kezelése
Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Megjegyzés: Egyedi felületet is alkalmazhat a profil elem bármelyik végére. Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az összes oldalhoz és élhez rendelje. A lánc ikont kikapcsolva a falfelületekhez eredetileg beállított fal oldal/élfelületeket állítja vissza.
Anyagok igazítása a fal éleihez: Jelölje be ezt a négyzetet, ha a textúra origóját a fal alsó sarkába kívánja helyezni. Ez hasznos lehet például a szabadon álló falak esetén, mivel segítségével elkerülhető, hogy az éleken töredezett legyen a textúra. Ilyenkor a Textúra visszaállítás gomb is aktív. Megjegyzés: Az Egyéni textúraigazítás szöveg a kijelölt fal állapotáról nyújt visszajelzést.
Gerendafalak és Speciális Funkciók
Gerendafal használata: Gerendafal használatához jelölje be ezt a jelölőnégyzetet. Íves a belső oldalon: A belső oldalon ívelt gerendák használata. Íves a belső oldalon: A belső oldalon ívelt gerendák használata.
Falkontúr Záró Vonalak
Falkontúr záró vonalai: Ebben az ablakban az alaprajzon található szabadon álló falak megjelenítése négyféle módon állítható be. A fal bármelyik vagy mindkét vége megjeleníthető illetve elrejthető.
Megjegyzés: A tervben található kifordult elemek kereséséhez és listázásához használja az Ellenőrizd kifordult elemekre parancsot. Alapértelmezett beállításként ez a parancs nem elérhető az ARCHICAD munkakörnyezetben. A kifordított elemek kiemelő színének meghatározásához használja a Beállítások > Munkakörnyezet > Képernyő-beállítások alatt található vezérlőt.
