Az Archicad egy sokoldalú építészeti tervező szoftver, amely számos funkciót kínál a 3D modellek megjelenítésére és szerkesztésére. Az egyik ilyen funkció a 3D metszés, amely lehetővé teszi az épület tereinek rugalmas megjelenítését. Ez a cikk részletesen bemutatja, hogyan készíthető vízszintes metszet az Archicad szoftverben.
Mi az a 3D metszés?
A 3D metszés az Archicad egyik ábrázolási módja, amely révén az épület terei rugalmasan jeleníthetők meg. A 3D metszés abból áll, hogy metszősíkokat alkalmazunk a modellre (Alaprajz, Metszet vagy 3D ablak). Egyszerre maximum 9 metszősík alkalmazható.
A kijelölt 3D-s metszések a terv dokumentumaival együtt tárolódnak, ezért a terv későbbi ismételt megnyitásakor újra megtekinthetők. A 3D-s metszések a nézetekkel együtt mentődnek, tehát ha hosszabb távra meg kíván tartani egy metszősíkot, mentse el a 3D-s nézetet. A modell metszett nézetének megtekintéséhez kapcsolja be a 3D-s metszés megjelenítése funkciót.
A vízszintes metszet elkészítésének lépései
A vízszintes metszet elkészítéséhez a Metszet eszközt kell használni. A következő beállítások lényegében ugyanúgy alkalmazhatók a Metszet és Homlokzat eszközöknél.
1. Metszet jelölése és beállításai
Metszet jele (ID): A jel az alapértelmezett módon generálódik, módosítani úgy tudja, hogy a mezőbe más értéket ír be. A Név mező legfeljebb 256 karaktert tartalmazhat.
Jel hivatkozás újradefiniálása: Válasszon a lehetséges felbukkanóról vagy kattintson a Tallózás gombra a nézőpont/nézet/rajz kiválasztásához, amelynek a Navigátor útvonalát meg kívánja jeleníteni a Jelben.
Modell manuális újraépítése: Ennek a nézetnek az újraépítése nem következik be automatikusan.
Rajz: Az elemek szétbontódnak azokra a 2D-s elemekre, amelyek nincsenek az alaprajzhoz kapcsolva és nem épülnek automatikusan újra a modellből.
2. A vízszintes tartomány beállítása
A vízszintes tartomány a modell mélységét adja meg, ami a Metszet/Homlokzat ablakban is megjelenik.
- Lehatárolt: Csak a vonal és a határolóvonal közötti elemek látszanak a Metszet/Homlokzat ablakban.
- Nulla mélység: Csak a Metszetvonallal éppen elmetszett elemek láthatók.
- Lehatárolt: Egy meghatározott függőleges tartományra korlátozódik. Adja meg a tartomány alsó és felső határának magasságát. (A magasságértékek referenciájának kiválasztásához kattintson a fekete nyílra.)
A vízszintes tartomány az alaprajzi metszet mélysége, ami a Metszet ablakban is megjelenik.
- Lehatárolt: Csak a Metszetvonal és a határolóvonal (mélység) közötti elemek látszanak a Metszet ablakban.
- Nulla mélység: A modellnek csak a metszetvonal által metszett részei jelennek meg, és csak a metszés helyén.
3. Függőleges tartomány beállítása
A terv Metszet ablakban megjelenő függőleges tartománya.
- Lehatárolt: A metszet egy meghatározott függőleges tartományra korlátozódik. Adja meg a metszet alsó és felső határának magasságát. A magasságértékek referenciájának kiválasztásához kattintson a fekete nyílra.
4. Metszett elemek megjelenítése
Metszett elemek egységes tolla: Jelölje be ezt a négyzetet, ha ugyanazokat a tollakat kívánja használni az összes metszett elemhez.
Nem metszett kontúrok egységes tolla: Jelölje be ezt a négyzetet, ha szeretné megjeleníteni a kitöltések kontúrjait a nem metszett felületeken.
Átlátszóság: Jelölje be ezt a négyzetet, ha az átlátszó felületeknek (pl. üveg) is meg kívánja jeleníteni az átlátszóságát.
5. Felületek és színek beállítása
Saját felület színek (árnyékolt): lásd fent.
Megjegyzés: A kitöltés alkalmazása lehetővé teszi a Metszet/Homlokzat ablakban ezen felületek gyors kiválasztását. Mindazonáltal, nagyobb modellek esetén a Nem metszett felületek kitöltése opció használata az újraépítés idejét megnövelheti.
Saját felület színek (árnyalással): Ha ezt a lehetőséget választja, akkor a nem metszett kitöltések az elem saját felület színeivel jelennek majd meg, ahogyan az az Építőanyag beállításokban meghatározásra került.
6. Nap árnyék és egyéb beállítások
Azimut: Az azimut értéke egy fokokban megadott szögérték. Az a vonal, amely jobb oldalról zár be szöget a metszet-/homlokzatvonallal, jelenti a nulla fokot.
Nap árnyéka: Jelölje be a nap árnyék aktiválásához.
Árnyék poligonok: Ez a vezérlő akkor elérhető, ha bejelölte a Nap árnyéka jelölőnégyzetet. A Metszet/Homlokzat nézetben az árnyékoknak nincsen kontúrjuk, de a poligon kitöltések szabadon beállíthatók.
Megjegyzés: A Megjelölt távoli területhez beállíthat külön Nap árnyéka poligonokat. A másodlagos „távoli” vonal, mint például a határoló vonal csak a képernyőn megjelenő elem.
Megjelölt távoli terület: Jelölje be a Megjelölt távoli terület négyzetet a Metszet beállításoknál (a Modell megjelenítés panelen), ha a metszeti nézőpontban egy „távoli” területet is létre kíván hozni, amely saját színekkel és effektusokkal rendelkezik.
7. Hálóelemek és méretezés
Hálóelemek megjelenítése szint szerint: kattintson a Kijelölt gombra a megjelenített Hálóelemek csoportjának szintenkénti szűkítéséhez: kattintson a Szintek kiválasztása gombra azon szintek kiválasztásához, amelyek Hálóelemeit meg kívánja jeleníteni.
Méretvonalak: Helyezzen el méretezést minden hálóvonal között.
Teljes méret: Helyezzen el méretvonalat a metszet/homlokzat bal és jobb oldali két legszélső hálóvonala között. Ezekre a méretvonalakra az alapértelmezett méretezési beállítások lesznek érvényesek.
Nem merőleges hálóelemek megjelenítése: Alapértelmezetten a metszeten/homlokzaton csak azok a Hálóelemek jelennek meg, amelyek merőlegesek a metszet/homlokzat vonalra és a metszet/homlokzat mélységén belül vannak elhelyezve. Jelölje be ezt a négyzetet a metszet-/homlokzatvonalra nem merőleges, de az Alaprajzon a metszetet/homlokzatot elmetsző Hálóelemek megjelenítéséhez.

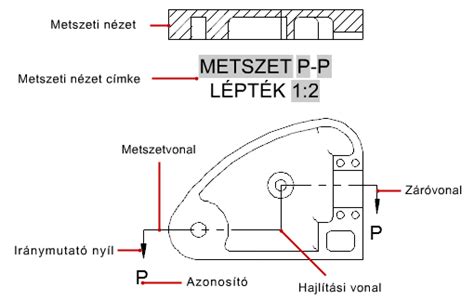

8. Metszetvonal rajzolása
Lépcsőzetes: kattintson annyiszor, ahányszor szükséges a metszetvonal egyes szegmenseinek a meghatározásához.
Kattintson a szem kurzorral a vonal valamelyik végére, majd állítsa be a metszet irányát.
A metszetvonal befejezése után automatikusan elhelyezésre kerül a metszet forrás jel.

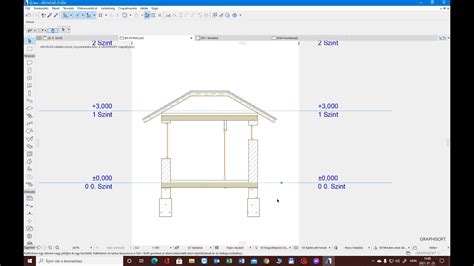

A metszetablak elemeinek szerkesztése
A Metszet ablakban megjelenő, sötét szürke színű jelek jelzik a vízszintes/függőleges határ- és megtörés vonalakat (ha vannak ilyenek).
Álljon a kurzorral egy tetszőleges jelre, ekkor megjelenik annak címkéje és szerkesztőfogantyúja.
Az itt leírt funkciók és beállítások segítenek a vízszintes metszetek pontos és részletes elkészítésében az Archicad szoftverben, lehetővé téve a komplex építészeti modellek áttekinthető vizualizációját.
