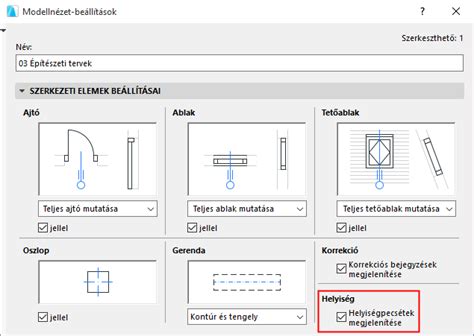

Az ArchiCAD helyiségpecsétjei intelligens, paraméteres GDL elemek, melyek kinézete, tartalma és viselkedése igazodhat a helyi építészeti gyakorlathoz. Ezek a pecsétek alapértelmezés szerint ki vannak kapcsolva, de számos testreszabási lehetőséget kínálnak a helyiségek adatainak megjelenítésére.
Helyiségpecsétek alapvető funkciói
Az egyes helyiségpecsétek szöveges információkat tartalmaznak, többek között a helyiség nevét, számát, területét és opcionális paramétereit. Ha a helyiségpecsétet az automatikus felismerési módszerek egyikének alkalmazásával helyezi el, egy kereszt jelenik meg a helyiségnek azon a pontján, ahol először kattintott le a helyiség területének meghatározásához.
Az első mező jeleníti meg a Helyiség pecsét nevét. Ezenkívül megadhatja a Helyiség pecsét elforgatási szögét.
Helyiségkategória és magasság beállításai

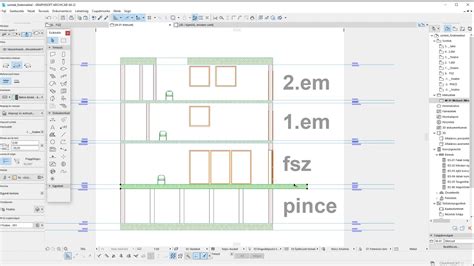

A Helyiségkategória kiválasztása a Beállítás > Elemattribútumok > Helyiségkategóriák útvonalon lehetséges. Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt helyiségek magassága automatikusan követi a módosítást. Beállíthat egy eltolási értéket a helyiség teteje és a felső kapcsolódó szint között, ami a helyiség magasságát megfelelően változtatja. A Helyiség magassága mezőbe adhatja meg a helyiség teljes magasságát, melyet az alsó és felső eltolási értékek is befolyásolnak.
Padlószerkezet és szintkapcsolatok
Opcionálisan megadhatja a Padlószerkezet vastagságának értékét (pozitív vagy negatív), ami a helyiség alját eltolja. Választhat egy szintet, amelyhez hozzákapcsolja a helyiség alját, és beállíthat egy eltolási értéket a helyiség alja és a honszintje között. A helyiség alja fizikailag kapcsolódik honszintjéhez. Ha később módosítja ennek a szintnek a helyét, a honszint megváltozik, hogy igazodjon az elem új helyéhez. Ha más honszintet kíván megadni, függetlenül a helyiség magasságától, használja a "Honszint újradefiniálása" parancsot.
Az "Alsó magasság [a referenciaszintig]" mező kiszámítja a helyiség magasságát a hivatkozási szinttől (alapértelmezésben ez a Terv 0,00 szintje). Ez az érték csupán számítási eszközként szolgál, nem kapcsolatként.
Kitöltések és területkalkuláció
Megjegyzés: Csak a "Lehetőség > Elemattribútumok > Kitöltéstípusok" párbeszédablakban "Fedő kitöltések" kategóriájú Kitöltésként definiált Kitöltések választhatók ki. A négyzet bejelölése hat a 3D-s modell megjelenésére is. Kétféle elhelyezési mód létezik:
- Terv alapján: A kitöltés mintája a terv origójától indul, és csak azok a részei látszanak, amelyek beleesnek a helyiség által körülhatárolt területbe.
- Vezérvonal alapján: Ezt az opciót kiválasztva, amikor a helyiséget az alaprajzon elhelyezi, egy kitöltés vezérvonal jelenik meg. Ennek kiválasztásával és mozgatásával beállíthatja a fedőkitöltés irányultságát.
Területcsökkentés és nettó terület
A Mért nettó terület a helyiségpoligon határoló falainak belső oldaláig terjedő része. Vonja le a poligonon belül található falakat, oszlopokat és/vagy függönyfalakat, amennyiben azoknál a "Viszony a helyiségekhez" paraméter beállítása "Csak a helyiség területét csökkenti". Kattintson a "Százalékos csökkentés" jelölőnégyzetbe, ha tetszőleges százalékos értékkel szeretné tovább csökkenteni a Csökkentett területet. A "Terület csökkentése" érték az a terület, amelyet a program a kitöltésre vonatkozó "Kivonás a helyiségekből" beállítás alapján levont.
A Helyiség pecsétek egyedi beállításai elvesznek, ha megváltoztatja a Helyiség kategóriáját.
