Archicad fájl mentése Artlantis-ba: Útmutató

Az Archicad és az Artlantis közötti együttműködés lehetővé teszi a 3D modellek vizualizációját és renderelését. Ebben az útmutatóban részletesen bemutatjuk, hogyan mentheti el Archicad modelljeit Artlantis fájlformátumban, és hogyan használhatja ki a rendelkezésre álló exportálási lehetőségeket.

Az Artlantis exportálási folyamata Archicadből

Az Archicad képes a modellt Artlantis fájlformátumban exportálni a dedikált beépülő moduljain keresztül. Átvihető a geometria, a textúrák, a perspektivikus kamerák, a nap, a fények és a rétegek. Az Artlantis export alapértelmezés szerint az Archicad 20-27-es verzióival együtt települ.

Az Archicad 20-tól kezdődően a frissített bővítmények új verziói a megfelelő Archicad-frissítésekkel együtt kerülnek telepítésre. A korábbi verziókhoz (és az Archicad 28-tól) a frissített bővítmények letölthetők, és igény szerint telepíteni kell őket.

A következő bővítmények támogatják és automatikusan felismerik az angol, francia, német, olasz, spanyol, orosz, japán és görög operációs rendszereket. Ha más nyelvű rendszerre telepíti, akkor angol nyelven fog futni.

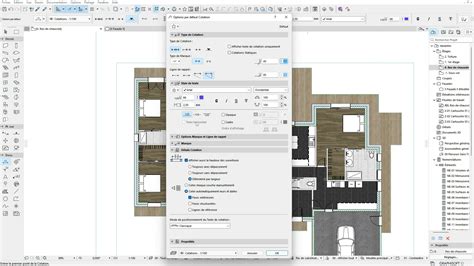

A mentési folyamat megkezdéséhez válassza a Fájl / Mentés másként … parancsot az Archicadben.

Artlantis alternatívák és a szoftver jövője

Fontos megjegyezni, hogy az Artlantis szoftver forgalmazása véget ért. Az örökös licenc tulajdonosai azonban továbbra is használhatják a szoftvert, és szükség esetén letölthetik a korábbi verziókat a weboldalukról. Ha robusztus vizualizációs vagy renderelő szoftvert keres Archicad munkafolyamatához az Artlantis helyett, számos natív és külső megoldással állunk rendelkezésére: az AI Visualizer, a MAXON Cinerender/Redshift, Twinmotion, D5 Render, Cinema 4D, Enscape és mások.

További exportálási lehetőségek Archicadből

Az Archicad számos más fájlformátumot is támogat az exportáláshoz, amelyek hasznosak lehetnek különböző vizualizációs és modellezési célokra:

• Rhino 3D modell (.3dm): Az Archicad modell egy részének vagy egészének exportálásához a Rhino alkalmazásba kattintson a Mentés Rhino 3D modellként (.3dm) parancsra a 3D ablakban.
• Revit tervfájl (.rvt): A 3D ablakban válassza a Mentés Revit tervfájlként (.rvt) lehetőséget.
• WaveFront (.obj): Két kimeneti fájl készül a WaveFront szabványainak megfelelően: egyik a geometriáról, egy másik a felületi anyagokról. Miután kiválasztotta az .obj fájlformátumot, kattintson a Mentésre.
• 3D Studio (.3ds): A 3D fájlok elmenthetők 3D Studio formátumban. Miután kiválasztotta a .3ds fájl formátumot, kattintson a Mentésre.
• VRML (Virtual Reality Modeling Language): Tervei 3D-s modelljeit VRML fájlformátumban is elmentheti. A VRML segítségével megalkothatja saját háromdimenziós virtuális világait, és összefűzheti őket a világhálón (WWW).
• Lightscape: A tervek 3D-s modelljeit a Lightscape saját formátumában is elmentheti.
• Google Earth (.kmz): A terv .kmz fájlként mentésre kerül és egyből megnyílik a Google Earth alkalmazásban.
• STL fájlok: Az STL fájlokban csak a 3D modell felületgeometriája van tárolva egyéb kiegészítő információ (pl. szín, felület stb.) nélkül.

Exportálási beállítások és megfontolások

Az exportálás során több beállítást is módosíthat a kívánt eredmény elérése érdekében:

• A rajzi egység legyen: Ebben a mezőben tudja megadni azt a hosszmértéket a különböző fájlformátumokban (WaveFront, 3D Studio, ElectricImage), mely megfelel egy Archicad rajzegységnek, és fordítva.
• Csoportok létrehozása - Elemek: Kattintson erre a gombra, ha minden Archicad épületszerkezeti elem számára külön csoportot szeretne létrehozni a FACT fájlban. Nagy modellek esetén NE használja ezt a csoportosítási lehetőséget.
• Színkioltás, Szuper Minta, Önárnyék: A számtalan FACT csoportjellemző közül ezeket lehet szabályozni az Archicadből.
• Felületek: A tervben használt összes felület. Ebbe beleértjük a textúrákat is; a textúra koordinátákat a VRML böngésző szintén kiszámítja.
• Fényforrások: Mind a Nap, mind az egyéb fényforrások.
• Elnyújtott háromszögek felbontása: Kapcsolja be ezt a négyzetet, ha az elnyújtott háromszögeket kisebb háromszögekre szeretné szétbontani.
• Megjegyzés a magassághoz (Google Earth): Válassza meg, hogyan helyezze el a program az Archicad modellt a Google Earth alkalmazásban. Adja meg, hogy exportálja-e az aktív Archicad kamerát a kmz fájlba „nézőpontként”. Állítsa be a magasságot a két eljárás egyikét követve: Abszolút magasság (tengerszint feletti) vagy Talajra feszítve.

Megjegyzés a 3D Studio-hoz: Vegye figyelembe, hogy a 3D Studio maximum 10 karakterű nevekkel dolgozik. Az 1-7. karakterek a fájl nevét, a 8-9. karakterek egy megkülönböztető számot, hogy a levágással létrejövő nevek nehogy megegyezzenek, a 10. karakter pedig a felosztási adatokra vonatkozik. A 3D Studio 65,536 poligont tud kezelni tárgyanként. Ha egy tárgynak több poligonja van, az Archicad több tárgyra vágja, és a szegmensszámot a 10. karakter jelzi.

Megjegyzés a Lightscape-hez: A textúra képek nincsenek benne az exportált fájlban: viszont az első textúra fájl útvonalát tartalmazza. Ha minden képfájl egyetlen Archicad könyvtári mappában van elhelyezve, akkor a látványkészítő rendszer automatikusan megtalálja ezeket. Figyelem: A textúra képek elnevezésénél használja a DOS állománynév konvenciókat, ha a Lightscape-pel szeretne dolgozni.

Megjegyzés az STL fájlokhoz: Az Archicad nem ellenőrzi az exportált STL-fájl hibáit, pl. a tömörséget. Az STL-fájl nem tárolja a modellnél használt arányt vagy mértékegységet. Ezeket a megjelenítőben vagy a nyomtatóban kell beállítani.

A fényképek esetén a beépített CineRender motor előre beállított jeleneteket és felhasználóbarát alapbeállításokat tartalmaz. A CineRender eszköz optimálisan használható a megfelelő felületekkel (azaz a több száz előre definiált felülettel) és a Fényforrás tárgyakkal. Ennek ellenére a CineRender esetén a Részletes beállításokhoz tartozó teljes menü is elérhető.
