Az ipari tervezőszoftverek piacán az AutoCAD és az ArchiCAD két meghatározó név, azonban felhasználási területeik és funkcióik jelentősen eltérnek. Az alábbiakban bemutatjuk, mire való a két program, mik az erősségeik, és melyik milyen szakmai igényekre jelent optimális megoldást.

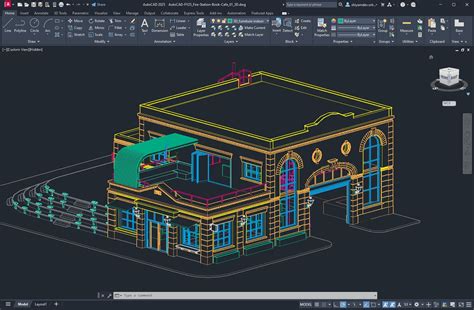

AutoCAD - A Sokoldalú Tervezőeszköz
Az AutoCAD az Autodesk amerikai szoftvergyártó fejlesztése, az egyik legismertebb CAD (Computer-Aided Design) szoftver a világon. Eredetileg vektorgrafikus rajzoló programként indult, mára már azonban számos iparágban - építészet, gépészet, villamosmérnöki tervezés, térinformatika, ipari design - használják.
Főbb Jellemzői:
- 2D és 3D Tervezés: Kiemelkedő pontosságú 2D műszaki rajzok és alaprajzok, valamint 3D modellek készítése.
- Sokoldalúság: Nemcsak építészek, hanem mérnökök, ipari tervezők, geodéták és más szakemberek is használják.
- Testreszabhatóság: Számos iparág-specifikus eszközkészlet (pl. AutoCAD Architecture, AutoCAD Mechanical) érhető el, így a szoftver jól igazodik a különböző szakmai igényekhez.
- Fájlformátumok: Az AutoCAD DWG és DXF formátuma ipari szabvánnyá vált, így szinte minden CAD/CAM szoftver képes ezek kezelésére.
- Felhasználói Bázis: Világszerte elterjedt, nagy támogatói és oktatási háttérrel rendelkezik.
Felhasználási Területe
Az AutoCAD ideális választás, ha precíz 2D rajzokat, műszaki dokumentációkat, gépészeti vagy villamos tervezést, alaprajzokat, részletrajzokat kell készítened. 3D modellezésre is alkalmas, de nem tartalmaz beépített épületinformációs modellezést (BIM).

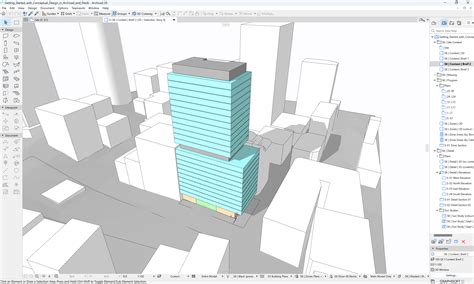

ArchiCAD - Az Építészek BIM Eszköze
Az ArchiCAD a magyar Graphisoft szoftvergyártó cég fejlesztése, és kifejezetten építészeti tervezésre, épületinformációs modellezésre (BIM - Building Information Modeling) készült.
Főbb Jellemzői:
- BIM Alapú Tervezés: Az ArchiCAD-del nem csupán rajzolni, hanem teljes, 3D épületmodelleket hozhatsz létre, amelyek tartalmazzák az összes szerkezeti, anyag- és mennyiségi adatot.
- 3D Vizualizáció: Látványos, valósághű 3D modelleket és prezentációkat készíthetsz, amelyek segítik a tervek bemutatását és a projektmenedzsmentet.
- Automatizált Dokumentáció: A tervrajzok, metszetek, homlokzatok, mennyiségi kimutatások automatikusan frissülnek a modellek módosításakor.
- Csapatmunka: Fejlett együttműködési eszközök, valós idejű többfelhasználós szerkesztés nagyobb projekteknél.
- Parametrikus Tervezés: Algoritmikus és parametrikus eszközök a komplex formák, szerkezetek gyors és pontos megalkotásához.
Felhasználási Területe
Az ArchiCAD a legjobb választás építészeknek, akik teljes épületmodelleket, komplex 3D terveket és BIM-alapú dokumentációt szeretnének készíteni, illetve nagyobb projekteken csapatban dolgoznak.
AutoCAD vs. ArchiCAD: Összehasonlítás
Az ArchiCAD mind az építészek, mind a belsőépítészek munkájának fontos eszköze lehet. Utóbbiakat tanítja meg a program értő, mélyebb ismeretére Németh Adrienn építészmérnök és belsőépítész, az ÉnTér Design tervezőiroda társalapítója rövidesen induló Belsőépítészeti tervezés ArchiCAD-del képzésén. Az évtizedes tervezési tapasztalattal bíró szakembert arra kértük: győzze meg belsőépítész kollégáit, miért érdemes elmélyedniük ezen szoftver használatában.
„Az állásinterjún a későbbi főnököm kíváncsi volt a gondolkodásmódomra, így elkezdtünk beszélgetni arról, hogy a különböző tárgyakat vagy térrészleteket milyen módszerrel modellezném ArchiCAD-ben, amiben az iroda is dolgozik. Szerintem az döntötte el, hogy alkalmasnak találtak a pozícióra, hogy ismertem az eszközöket, amiket preferálnak. Ebben az esetben a Profilkezelő kreatív használatát” - emlékszik vissza.
„A Profilkezelő az ArchiCAD olyan eszköze, amellyel 2D-ben be tudsz rajzolni bármilyen formát - például egy tagozatot egy régi épület homlokzatán -, majd azt már három dimenzióban bármilyen formában ki tudod húzni, amiből nagyon izgalmas formák ki tudnak jönni” - magyarázza. „Ha valakinek van egy kis képzelőereje, az ezzel az eszközzel gyakorlatilag bármit meg tud valósítani. Ráadásul mindez utólag módosítható is, tehát ha 3D-ben úgy látod, hogy jó lenne, ha kicsit jobban görbülne ez a felület, akkor csak módosítod az eredeti 2D-s elemet, és az egész modell megváltozik annak megfelelően.” Erre a többi CAD-szoftver így nem képes. Ezzel a módszerrel ez a folyamat negyedannyi időt vesz igénybe, mintha elkezdtük volna 3D-ben felépíteni tárgyi eszközökből a kívánt végeredményt.
Az előzőleg említett példák már mutatják mindezt, de azt sem érdemes elfelejteni, hogy ArchiCAD-del egy programban dolgozhatnak az építészek és a belsőépítészek, illetve hogy a rendszer rengeteg funkciója nagyon meggyorsítja a munkát.
„Mikor elkezdtem dolgozni, egy nagyon profi, idős építész irodájában, ott ugyan ArchiCAD-del rajzoltunk, de annak nem használtuk az igazi funkcióit. Elkészítettük a műszaki terveket, mintha egy lapra rajzolnánk, és amit pluszban tud a szoftver - 3D-ben működik, valós időben le tudja követni a változásokat, mondjuk egy ház magasabbá tételét -, azokat nem használtuk” - idézi fel. Végül több fiatal építész kollégájával közösen meggyőzték a vezetőséget, hogy jó lenne elkezdeni ténylegesen 3D-ben dolgozni. Ezzel mindjárt érezhetően gyorsabban is készültek el a feladatokkal, és rengeteg hibalehetőséget kiküszöböltek.
Volt például egy olyan 600 négyzetméteres családi ház, ahol eleinte nehezen találták meg a megrendelővel a közös a hangot, ezért nagyságrendileg másfél hónap alatt 72 homlokzat-, illetve tömegvariációt tudott bemutatni, más megoldással ez lényegesen hosszabb és nehezebb lett volna, hangsúlyozza.
„Nagyon hatékony az, hogy 3D-ben működik a rendszer. Ha az elején jól kezdted el felépíteni a tervet, és egy kicsit előredolgozol, akkor a végén a mennyiségszámításra például - ami mindenkinek egy kicsit mumus - nem kell annyi időt delegálni, mintha leülnél és manuálisan végigszámolnád, hogy hány négyzetméter a fehér falfestés, a glettelés és így tovább” - húzza alá.
Az ArchiCAD jól használva képes arra, hogy a gondolkodási fázistól és a koncepcióterv megalkotásától a dizájnterven át a 3D-s kivitelezési terven keresztül egészen a költségvetésig végigvigye az egész tervezési folyamatot, méghozzá egyetlen fájlban dolgozva.
Sok kolléga ugyanakkor különválasztja a dizájnfájlt és a kivitelezési szakaszban használt műszaki rajzot, akár ArchiCAD-del dolgozva is, ha azt nem ismerik elég mélyrehatóan, esetleg külön kiegészítő programokat is használnak mellette.
Ahogyan a szövegszerkesztőkben, úgy itt is nagyon hasznos a különböző verziók és az azok közti változtatások követése, ha valamiért vissza kell térni valamiben egy korábbi állapothoz. „Régen, amikor még skiccpauszra rajzoltunk, ha felfirkáltunk valamit, akkor félretettük, hogy ez nem jó, és kezdtünk egy újat, így fejlődött a terv. Itt működött az, hogy egy ponton úgy érzem, hogy a hárommal ezelőtti verzió mégiscsak jobb volt, és előveszem. Egy számítógépes fájlban ezt nagyon nehéz megtenni anélkül, hogy teleszemetelnéd egymás mellé másolt verziókkal, és ne rejtsen magában sok hibalehetőséget. Ám szerencsére az ArchiCAD-nek van külön Tervopció-készletek funkciója, ami erre készíti fel a fájlt. Ez nagyon hasznos már a tervezés gondolkodási fázisában, illetve a koncepcióalkotásnál is.
Azt mondja, amikor az egyik hazai cég éttermét tervezte, az elején egy nagyon tág merítésből indultak ki, sok variációval. Miután már elkezdtek továbbmenni az egyik verzióval, kiderült, hogy számos plusz lehetőség abban nincs benne, míg egy korábbi, bővebb variációban benne volt.

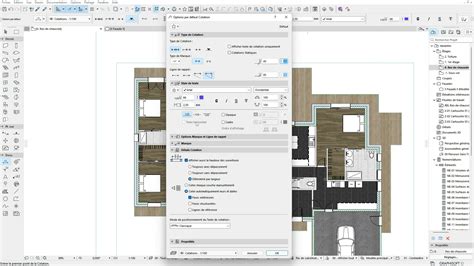

Németh Adrienn több mint 10 éves tapasztalattal bír az építészet és a belsőépítészet területén az ArchiCAD-del. A Tervopciók használata lehetőséget nyújt arra is, ha egy családi házban például egy helyiségben még nem sikerült megtalálni a végleges verziót. Közben ugyanis a ház többi részét tovább lehet fejleszteni, egyben látva és kezelve az egész modellt és az összes változatot. „A tereknek, a különböző egységeknek egyben is működniük kell” - hangsúlyozza.
Bár más szoftvereknél ki lehetne emelni a még koncepciótervezés alatt álló helyiséget, miközben a ház többi része halad, úgy véli, nagyon nem lenne profi a tervben történő 3D-s navigáció közben azt mondani az ügyfélnek, várjon, gyorsan megnyitja mellé a másik anyagot is.
Már a cikkünk elején említettük, hogy a programot az építészek és a belsőépítészek egyaránt tudják használni, ami értelemszerűen nagy segítség a csapatmunkához. A felhőben tárolt fájlokon ugyanis mindenki valós időben tud egyszerre dolgozni. Hogy átlátható legyen, éppen ki mit csinál, le tudjuk foglalni például egy ház egyik, módosítandó falát. „Amíg nálam van, más nem tudja módosítani, amikor pedig végeztem a fal módosításával, beküldöm, és valós időben frissül mindenkinél” - magyarázza.
Ha viszont más tervezőkkel dolgoznak együtt - mondjuk belsőépítészként egy építésszel - ArchiCAD-ben, akkor jellemzően a Modul lehetőséget használják, mondja. Például ő belsőépítészként kér az építésztől egy modult, amire kollégája „átadja” neki a ház lezárt tervét. Ebben az ő falait nem tudja módosítani, viszont 3D-ben be tudja hívni az ő tervébe, mintha ő rajzolta volna. Ebben az esetben ha mondjuk egy falat arrébb tenne, akkor üzen a kollégájának, bejelölve, melyikre gondolt.
„Ez azért nagyon jó, mert ha ez levelezgetésen keresztül történne, elsikkadhatnának az információk. Rengeteg hibalehetőség kiszűrhető azzal, ha az építész és a belsőépítész nem különböző szoftverben dolgozik. Számtalan problémát megelőzhet, és a munkát rendkívül hatékonnyá teheti irodán belül is.
Az említett 4000 lakásos lakóparkprojektjüknél például a modulrendszert arra használták, hogy az alaprajz különböző lakástípusokból összeálló mátrixához kitalálják, hogyan tudják jól egymás mellé helyezni a eltérő méretű egységeket. „A különböző lakásmodulokat először elhelyeztünk, utána a modul alapját képező lakástípusokat egyesével kidolgoztuk, közben pedig az egészben frissültek a részletek. A 4000 lakás terve egyszerre épült azáltal, hogy mi az egyes egységeket elkészítettük” - idézi fel.
Előadónk rövidesen induló, Belsőépítészeti tervezés ArchiCAD-del című képzésére olyan építészeket vár, akik szeretnének belsőépítészetre szakosodott programismeretet szerezni. Emellett pályakezdő belsőépítészek jelentkezésére is számít természetesen, akik szeretnének hatékonyabban, gyorsabban dolgozni a programmal. Emellett olyan lakberendezőknek is kifejezetten hasznos lehet a képzés, akik kidolgozottabb műszaki terveket szeretnének készíteni. „Sok lakberendező program ugyanis kicsit olyan, mint a Simsben a házépítő. Szép lesz, amit megcsinálnak benne, de műszaki tartalom nincsen mögötte” - fogalmaz.
A 14 alkalmas képzés résztvevőivel végigvesz rengeteg funkciót, hogy egy szélesebb merítést ismerjenek meg, ne csak az alapokat tudják használni. A kurzus során mindenki felépít egy, lakóingatlanhoz kapcsolódó miniprojektet a koncepció megalkotásától kezdve. Oktatónk ezen szemlélteti, hogyan fejlődik egy terv a gondolkodás nulladik pontjától a kiviteli terv elkészültéig. A dizájn terén mindenki a saját ízlését tudja majd követni, miközben előadónk bemutatja az eszközöket, a modellezést, vagy éppen a műszaki terv, illetve a már említett költségvetésalap elkészítését.
„Mindenki igyekszik a tényleges tervezésre használni az ideje jelentős részét, hiszen mégiscsak ez a szellemi termékünk. Ezek a programok, eszközök, melyekkel utána például a műszaki terveket elkészítjük, arra jók, hogy azáltal, hogy jól működjenek és felhasználóbarátak, időt spóroljanak meg nekünk” - fogalmaz Németh Adrienn.
A cikkünkben is felsorolt példák mutatják, érdemes a szoftverben eljutni a rutinosabb használatig, ahol nem ragadunk le az alapfunkcióknál. Ez ugyanis nagyban megnövelheti a hatékonyságot, ami végső soron abban segít, hogy a tervező valóban tervezhessen.
AutoCAD vagy ArchiCAD - Melyik Szoftver Mire Való?
Míg az AutoCAD egy általános célú CAD szoftver, amely sokféle iparágban használható 2D és 3D tervezésre, addig az ArchiCAD kifejezetten építészeti tervezésre és BIM modellezésre optimalizált.
Melyiket Válasszam?
- AutoCAD: Ha általános műszaki rajzokra, sokféle iparági feladatra keresel rugalmas eszközt, vagy ha a projekted főként 2D dokumentációból áll.
- ArchiCAD: Ha építész vagy, BIM-alapú, komplex 3D épületmodelleket, automatikus dokumentációt és hatékony csapatmunkát szeretnél, az ArchiCAD a megfelelő választás.
Sok tervezőiroda mindkét programot használja: AutoCAD-del részletrajzokat, technikai terveket készítenek, ArchiCAD-del pedig a teljes építészeti modellt és dokumentációt hozzák létre.
Autocad vs Archicad 1
Összefoglalva: Az AutoCAD a legsokoldalúbb CAD szoftver, amely szinte minden mérnöki és tervezői területen megállja a helyét, míg az ArchiCAD a modern építészet és BIM alapú tervezést támogatja.
