Archicad IFC Magyarázat: Importálás, Exportálás és Beállítások

Az IFC (Industry Foundation Classes) egy nemzetközi építésügyi szabvány, amely az épületinformációs modellezés (BIM) adatainak cseréjét teszi lehetővé különböző szoftverek között. Az Archicad, mint népszerű BIM szoftver, teljes mértékben támogatja az IFC szabványt, lehetővé téve a modellek importálását és exportálását.

Az IFC Adatok Importálása és Exportálása Archicadben

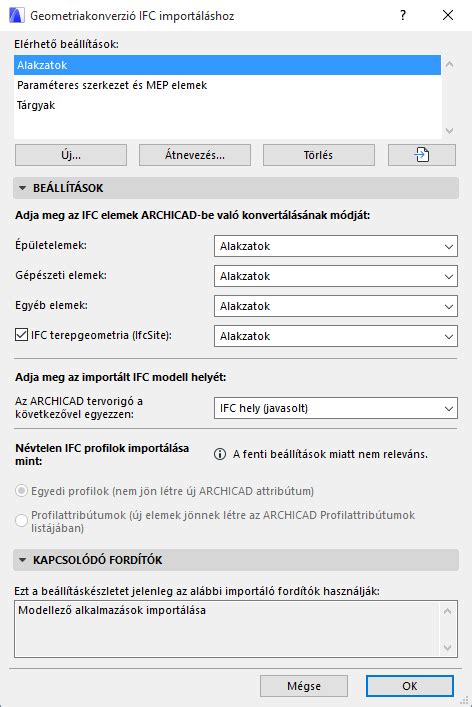

Az IFC modellek Archicadbe történő importálása és a Archicad modellek IFC formátumba exportálása az alkalmazott IFC fordító beállításai szerint történik. Általánosságban, az Archicad felhasználóknak nem szükséges módosítaniuk a fordítók alapértelmezett beállításait ezek során a folyamatok során. A fordítók az Archicad felületén, a bal oldalon vannak felsorolva név szerint, és a nevük jelzi a funkciójukat. Két fő fordítótípus létezik: Importáló fordítók és Exportáló fordítók. Ezek a fordítótípusok eltérő beállításokkal rendelkeznek, így nem felcserélhetők.

Az IFC fájlok többféle formátumban érkezhetnek, többek között:

• .ifcXML: Ez az IFC adatfájl XML dokumentumstruktúrát használ. Ajánlott azon építészek számára, akik olyan partnerekkel dolgoznak együtt, akik nem tudják olvasni az eredeti .ifc formátumot, de képesek kezelni az XML adatbázisokat (például költségvetés vagy energetikai számítások esetén). Ez a formátum ugyanazt a modellinformációt nyújtja, mint az egyszerű .ifc formátum, azonban az elemek és jellemzőik tárolása informatívabb struktúrában történik.
• .ifcZIP: Ez az IFC adatfájl a ZIP tömörítési algoritmust használja. Az .ifc vagy .ifcXML tömörített változata. Kompatibilis például a Windows tömörített mappákkal és a WinZip fájlokkal.

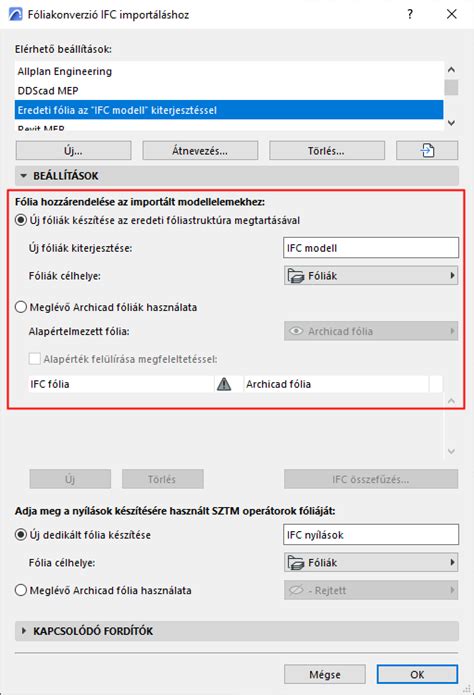

Az IFC adatimportálás során lehetőség van külső IFC modellek hozzáfűzésére. Ezzel a paranccsal az aktuális Archicad terv teljes tartalma vagy annak bizonyos elemei fűzhetők hozzá egy meglévő (nem nyitott) IFC fájlhoz. A "Külső IFC modell hozzáfűzése" funkció esetén a létező IFC fájl tartalma védett; az IFC-hez hozzáfűzött fájl csak hozzáadódik, anélkül, hogy bármelyik elemét is felülírná. Amennyiben a befűzött elem IFC GlobalId attribútuma megegyezik az IFC fájlban már megtalálható elem attribútumával, a program az elem befűzésekor új IFC GlobalId attribútumot fog használni. Az elemek soha nem íródnak felül a hozzáfűzés eredményeként.

Az Előnézeti Fordító Szerepe

Az előnézeti fordító biztosítja azokat az alapértelmezett leképezési meghatározásokat, amelyek az IFC adatokkal történő munkához szükségesek az Archicadben. Az előnézeti fordító Típusmegfeleltetés (Type Mapping) beállításkészletével jeleníthetők meg az IFC tulajdonságok az Archicad elembeállításainál. Az, hogy mely tulajdonságok jelennek meg, az Archicad elemre leképezett IFC típustól függ. Az előnézeti fordító Tulajdonságmegfeleltetés (Property Mapping) beállításkészletében találhatók azok az IFC tulajdonságok, amelyeket az Archicad IFC adatokat felhasználó funkciói alkalmaznak. Ide tartoznak például az osztályozási és tulajdonságok címkéi, valamint az azonosító és tulajdonságok. Az IFC tulajdonságok Archicadben úgy jeleníthetők meg, ahogyan egy adott IFC szabvány használja őket.

Megjegyzés: A Tulajdonságmegfeleltetés beállításkészletnél a fordító által meghatározott beállítások találhatók. Az Archicad 21-esnél korábbi verzióiban ezek a beállítások tervspecifikusak voltak, és módosításuk az IFC sémabeállításoknál történt. Ha törli az előnézeti fordítót, a program jelzi, hogy ki kell választania egy másik exportáló fordítót, amelyet előnézeti fordítóként használhat.

Az IFC Tervkezelő és Tulajdonságok

Az IFC tervkezelő jobb oldala a fa struktúrában tetszőlegesen kiválasztott elem rendelkezésre álló IFC attribútumait, csoportokba gyűjtött tulajdonságait, tulajdonság készleteit, és osztályozási hivatkozásait jeleníti meg. Többszörös kijelölés esetén a legutóbb kijelölt elem IFC adatai láthatók.

Az IFC tulajdonság és attribútum értékek automatikusan beállíthatók az Archicad tulajdonságok, mennyiségek és Könyvtári elem paraméterek alapján, az exportáló IFC fordítókban meghatározott tulajdonsághozzárendelési szabályok szerint. Az IFC kezelőben és az Elem beállításaiban az ilyen értékek mellett egy „lánc” ikon látható, amely azt jelzi, hogy leképezett értékről van szó.

Szürke szín: Ha egy tulajdonság szürke színnel jelenik meg az IFC tervkezelőben, az azt jelenti, hogy az nem módosítható közvetlenül. Az érték csak a forrásánál módosítható, azaz ott, ahonnan az adott Archicad érték származik. A szürke színű tulajdonságok leképezése megtörtént, de ezek nem szerkeszthetők, mivel egy adott Archicad paraméterhez tartoznak.

Az IFC modell hierarchikus rendszerben felépülő IFC entitásokból áll. Az Archicadben minden egyes elem és tárgy egy honszinthez van kapcsolva. Ennek megfelelően, az IFC modell hierarchiájában alapértelmezett beállításként az elem honszintjének nevével megegyező nevű IfcBuildingStorey alatt jelennek meg. Az IFC tervkezelőben az elemek közvetlenül is hozzárendelhetők az IfcSite vagy IfcBuilding kategóriákhoz.

IFC Entitások és Hierarchia

Az IFC modellekben a tervadatok (amelyek származhatnak például egy Archicad tervből) IFC entitásként jelennek meg, úgymint IFC típus, attribútum, hozzárendelés, elemtípus. Minden IFC entitás (például egy IfcWall) rögzített számú IFC attribútummal rendelkezik, továbbá számos egyéb IFC tulajdonsággal. Egyes IFC elemek egyéb elemek jellemzőit fejezik ki.

Az IFC térbeli elemtípusok az IfcProject, az IfcSite, az IfcBuilding, az IfcBuildingStorey és az IfcSpace. Ezek az elemek az IFC tervkezelőben kezelhetők, ahol az IFC vonatkozású adataik is módosíthatók.

• IfcProject: A legfelső szintű projektinformációkat tartalmazza.
• IfcSite: Az IfcProject földrajzi helyzete. Rendelkezhet geometriával, ez azonban nem kötelező.
• IfcBuilding: Az Archicad csak egyetlen épület (IfcBuilding) kezelését és importálását tudja elvégezni.
• IfcBuildingStorey: Az épület szintjei. Alapértelmezett beállításként az elem honszintjének nevével megegyező nevű IfcBuildingStorey alatt jelennek meg az elemek.
• IfcSpace: Az Archicad helyiségeinek megfelelői.

Az IFC típus az IFC entitás egy fajtája. Amikor modellt exportálunk IFC formátumba, a program annak minden egyes eleméhez rendel egy IFC típust. Archicadben az IFC típusok az exportáló fordító Típusmegfeleltetés beállítása szerint jönnek létre (azaz Eszköz vagy Osztályozás alapján).

IFC Attribútumok és Tulajdonságok

Az IFC attribútumok az IFC elemek legfőbb azonosítói. Az ilyen IFC attribútumok neve általában a tervből származik. Az „OwnerHistory” tulajdonság közvetlenül kapcsolódik minden független tárgyhoz, kapcsolathoz és tulajdonsághoz.

Az IFC tulajdonságok (többnyire IFC típusú, speciális) egy IFC entitás további hozzárendelt paraméterei. A szabványos (ún. „IFC2x3 Schema”) adatokat a buildingSMART határozza meg. A nem szabványos adatokat az exportálást végző alkalmazás hozza létre a tulajdonság neve alapján.

IFC Hozzárendelések és Csoportosítás

Az IFC hozzárendelések (IfcRelAssigns) határozzák meg a terv elemei közötti viszonyt. Minden hozzárendelés típus rendelkezhet saját IFC attribútummal (a legjelentősebb az Elemtípus), valamint szabványos és egyéni IFC tulajdonságokkal.

• IFC csoport (IfcGroup): Használatával bármely terv elemek (épületelem, szint stb.) csoportba rendezhetők. Például: egy keret oszlop és gerenda összetevői csoportba vannak rendezve.
• IFC helyiség (IfcZone): Használatával csoportba rendezhetők az IfcSpace elemek (az Archicad helyiségek megfelelői). Például: az azonos funkciójú Archicad helyiségek egy „Biztonsági helyiség” nevű IfcZone elembe vannak csoportosítva. Az IfcZone hozzárendelések esetén a többszintű hierarchia szerinti csoportosítás is elérhető.
• IFC rendszer (IfcSystem): Ezzel az opcióval a terv tetszőleges elemei (főként MEP elemek) rendezhetők manuálisan rendszer-hierarchiába MEP Modeler meghatározott rendszereinek használatával vagy például az MEP alkalmazásokból exportált rendszerek importálásával. Alrendszer-hierarchia (szülő és gyermek rendszer) is létrehozható.
• Szereplő (IfcActor): Használatával szereplő (személy és/vagy szervezet) és annak szerepe (pl. tulajdonos, építész, ügyfél) rendelhető hozzá bármely tervelemhez.
• Ismétlődő események ütemezése (IfcTimeSeriesSchedule): Ezzel az opcióval foglaltságra, világításra és berendezésekre vonatkozó ütemezés rendelhető hozzá a terv bármelyik eleméhez.

IFC Adattípusok és Értékek

Az IFC szabvány különböző adattípusokat használ az információk tárolására:

• Valós típusú érték: Például felület területének, távolság, sík felület szögének, pénzösszeg, időszakok hossza, test tömör köbtartalma.
• Logikai típusú adat: Igen/nem vagy igaz/hamis értékek.
• Egész szám típusú adat: Egész számok.
• Karaktersor: Alfanumerikus karaktersor, amely legfeljebb 255 karakterből állhat, és egyedi elemek azonosítására szolgál.
• Távolság: Valós típusú érték, amelynek nagyobbnak kell lennie nullánál.
• Kapcsolat: Két azonos jellegű fizikai mennyiség közötti kapcsolat valós típusú értéke.
• Százalék: A százalékban megadott érték decimális értékben kifejezve (pl. 25% esetén 0,25).
• Valós szám: A valós számok halmazába beletartozik minden racionális és irracionális, valamint tudományos valós szám.
• Ember által olvasható és érthető leírás: Csak tájékoztatásra szolgál.
