Az Archicad egy hatékony tervezőszoftver, amely számos eszközt kínál a komplex tetőszerkezetek precíz modellezéséhez. A tetők létrehozása és módosítása során számos paraméter állítható be a felhasználó igényei szerint.
Alapvető tetőbeállítások
A tetők beállításainál több fontos paraméter konfigurálható:
- Vezérvonal eltolása: Ez a beállítás határozza meg a tető vezérvonalának távolságát a tető honszintjétől. A tető alapmagassága ehhez a honszinthez kapcsolódik.
- A homlokzatvonal magassága: Megadható a referenciavonal magassága az adott szint szintvonalától mérve. Alapértelmezetten a Terv 0,00 szintje a hivatkozási szint.
- Tetővastagság: Itt adhatja meg a tetőtábla vastagságát, amely függőlegesen vagy vízszintesen is mérhető a tetőhöz képest.
Fontos megjegyezni, hogy a réteges falak vastagságát a "Beállítás > Elem jellemzői > Réteges szerkezetek" útvonalon beállított felületek együttes vastagsága adja meg. A legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a "Felhasználható" vezérlő tartalmaz tetőket.
A lejtés mértékegysége lehet fok, százalék, vagy a 12 láb (angolszász méretezés esetén), illetve 12 hüvelyk a vízszintes szakaszon való emelkedés mértéke. Lehetőség van eltérő egyedi élszög beállítására bármely különálló élhez, ami sárga színű "egyedi" ikonnal jelenik meg a Tető beállítások panelen.
Felületek és textúrák kezelése
A tető felületeinek megjelenését is finomhangolhatja:
- Felületek felülírása: A három legördülő menüben felülírhatja az elemhez rendelt felületet. Ha a felső felület vektoros kitöltés, az alkalmazható fedőkitöltésként is a tetőn.
- Egyedi textúraigazítás: Ha a tető egyedi 3D textúrát kapott, itt jelenik meg az üzenet, és a "Textúra visszaállítás" gomb is aktívvá válik.
A lánc ikonnal az utolsóként kiválasztott felületet rendelheti az elem valamennyi alkotóeleméhez. Kikapcsolt állapotban az eredetileg beállított felületek állnak vissza.

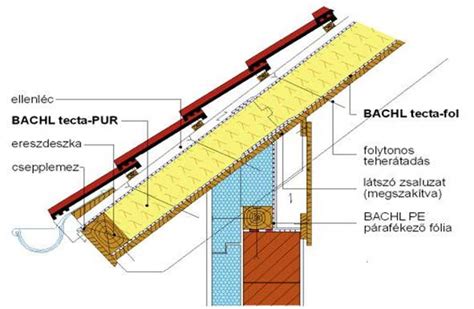

Vágótest és eresz túlnyúlás
A vágótest vezérlővel meghatározhatja a tető vágótestének geometriáját:
- Eltolás: Itt adható meg az eresz alap poligontól való kinyúlásának távolsága. Ha az "Eresztúlnyúlás" értékét módosítja, a sárga "egyedi" ikon pirosra változik, jelezve, hogy a módosítás az egyedi túlnyúlású síkokra is kiterjedhet.
Az "Tetőablak elhelyezése ívelt felülethez hasonlóan" opció az alapértelmezett beállítás, és a "Tető beállítások > Összetett geometria" panelen található.
RoofMaker: Tetőszerkezetek automatikus kiegészítése
A RoofMaker egy különleges kiegészítő az Archicadben, amely lehetővé teszi tetőszerkezeti elemek, mint szelemenek, élszaruk, szarufák, kiváltók, fogófák és torokgerendák automatikus elhelyezését.
A RoofMaker használatának ajánlott sorrendje:
- Szelemenek
- Élszaruk/vápák
- Szarufák
Ez a sorrend segíti a csatlakozó elemek nyomon követését.

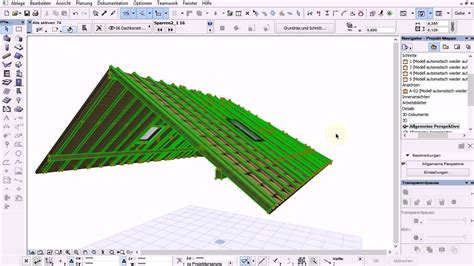

Szarufák elhelyezése:
A szarufák elhelyezéséhez legalább egy tetőfelületet ki kell jelölni. Ha több tetőfelület alkot csoportot, először szét kell bontani azokat. Az API kiegészítő másként is elhelyezhet elemeket, de ajánlott a tetők referenciavonalát az alattuk lévő fal külső élére rajzolni. A szarufa általános keresztmetszetének magassági értékét érdemes a tetősík vastagságának megfelelően megadni.
A szarufa elhelyezéséhez válasszon ki egy referencia tetősíkot az alaprajzon, majd kattintson a kijelölt tetőfelületen belülre. Az Archicad a szarufát úgy helyezi el, hogy annak tengelye átmegy a megjelölt ponton. A lehelyezés után a Tárgy beállítások párbeszédablakban beállítható a profil és annak vastagsága.
Élszaruk elhelyezése:
Az élszaru általában két egymás mellett lévő tetősík között helyezkedik el. A RoofMakerben az él- vagy vápaszaru két, előzőleg kiválasztott tetősíkra is elhelyezhető. Ebben az esetben nem szükséges az él meghatározásához kattintani, mivel a szarufa a két felület közös élén kerül elhelyezésre.
Kiváltó elhelyezése:
Kiváltó elhelyezéséhez először ki kell jelölni azt a két szarufát, amelyek közé a kiváltó kerül. A kiváltó a szarufákkal megegyező magasságban kerül elhelyezésre, és lehet függőleges vagy forgatott helyzetű.
Szelemenek elhelyezése:
A szelemen elhelyezéséhez jelöljön ki egy tetőfelületet, majd válassza a "Készíts szelement" parancsot. Alapértelmezetten a szelemen a tető alsó referenciasíkja alá kerül, de megadható magassági érték is. A szelemen lehet merőleges a szarufákra, vagy elhelyezkedhet rajtuk.
Talpszelemen elhelyezése:
A talpszelemen elhelyezéséhez jelöljön ki egy tetőfelületet, majd válassza a "Készíts talpszelement" parancsot. Hasonlóan a szelemenhez, itt is megadható magassági érték a referencia síkhoz képest. A talpszelemen tengelye a tető élével párhuzamosan vagy a tetőpoligonon belül helyezhető el.
Fogófa elhelyezése:
Fogófa elhelyezéséhez jelölje ki azt a két szarufát, amelyek közé a fogófa kerül. A fogófa lehet dupla vagy szimpla, és be kell állítani a keresztmetszet és magassági értékeket.
Torokgerenda elhelyezése:
Torokgerenda elhelyezéséhez jelölje ki azt a két szarufát, amelyek közé a torokgerenda kerül. Az Archicad a torokgerendát a kijelölt szarufák közé helyezi el.
ArchiCAD Traditional Detailed Roof Design Beginner Tutorial

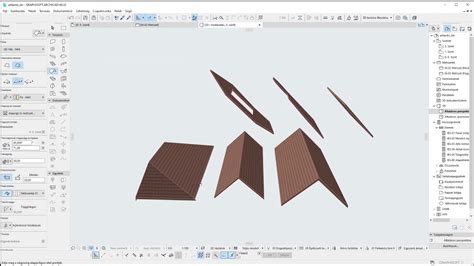

Tető varázsló
A Tető varázsló segítségével teljes tetőszerkezetek hozhatók létre egyszerűen és gyorsan. Ehhez jelölje ki a tervben azokat a tetőfelületeket, amelyekhez szerkezeti elemeket kíván létrehozni.
